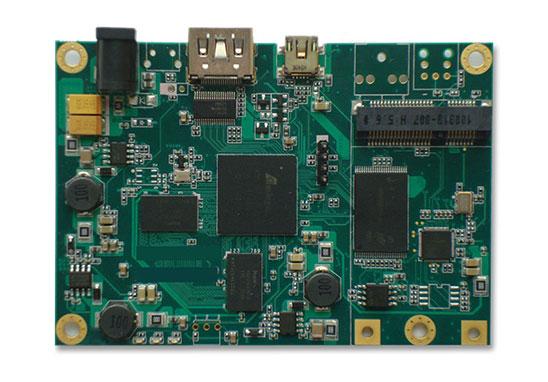

PCBA 加工：从一块空板到智能核心的蜕变之旅

PCBA 加工这事儿，说起来不算大众熟知的领域，但咱们每天摸的手机、用的电脑、家里的智能家电，核心部件全靠它造出来。简单讲，它就是把一堆零散的电子元件，像电阻、电容、芯片这些，精准地 “组装” 到印刷电路板（PCB）上，最后变成能实现特定功能的电子模块。这过程看着不起眼，实则藏着不少门道，每一步都影响着最终产品的好坏。

不少人容易把 PCB 和 PCBA 搞混，其实两者差别大着呢。PCB 就是块光秃秃的塑料板，上面印着铜箔线路，相当于电子元件的 “房子”；而 PCBA 是 “住满了人” 的成品，所有元件都按设计图纸各就各位，已经具备了工作能力。加工的本质，就是给这块 “空房子” 配齐 “家具”，还要保证 “家具” 安装牢固、连接顺畅，不然电子产品轻则死机，重则直接报废。

PCBA 加工的第一步得从 “图纸翻译” 开始，也就是 Gerber 文件处理。设计工程师画好的电路图纸没法直接用在生产线上，得转换成机器能读懂的 Gerber 文件，里面得明确标注每个元件的位置、焊接的温度、线路的走向这些关键信息。要是这一步出了错，比如把元件位置标偏了 0.1 毫米，后面所有工序都得白费功夫。有次车间就遇到过，设计方把电阻的封装尺寸标错了，贴片机硬生生把大尺寸电阻往小焊盘上怼，结果一批板子全成了废品，光材料损失就好几万。

文件处理完，就得轮到 PCB 裸板登场了。别以为裸板拿来就能用，它得先过一道 “体检”。工人会用专用灯光照射板面，检查有没有划痕、铜箔有没有脱落、孔径大小合不合适。有些细微的瑕疵肉眼看不清，还得用放大镜甚至 AOI（自动光学检测）设备来把关。合格的裸板还要进行预处理，比如在焊盘上涂一层助焊剂，这东西能帮着后续焊接更牢固，减少虚焊的概率。就像咱们粘东西前要把表面擦干净，道理是一样的。

接下来就是加工里最 “考验手艺” 的环节 —— 元件贴装。这活儿现在基本靠贴片机完成，人工根本跟不上节奏，一台高速贴片机每小时能贴几千个元件，精度能控制在 0.01 毫米以内。但机器再厉害也得有人盯着，上料前工人必须仔细核对元件型号，比如电容的容量、电阻的阻值，差一个数字都不行。之前有个新人没核对清楚，把 100 欧的电阻当成 10 欧的装了上去，导致这批板子通电后直接烧了芯片，不光要返工，还耽误了客户的交货期。

贴好元件的板子，下一站就是回流焊炉。这炉子就像个 “烤箱”，不过温度控制得特别讲究，得按照预设的曲线慢慢升温、保温再降温。比如焊接贴片芯片时，温度得升到 200 多摄氏度，让焊锡膏融化并和焊盘充分结合，但又不能太高，不然会把元件烤坏。不同的元件需要不同的温度曲线，技术员得根据元件清单提前调试好参数。有次调试时温度曲线设得太陡，升温太快，导致一批电容直接爆裂，损失不小。

对于有些插针式的元件，比如连接器、电解电容，还得进行波峰焊。这道工序是让板子从熔化的焊锡波上划过，焊锡会自动填充到引脚和焊盘之间，形成焊点。波峰的高度、前进的速度都得控制好，波峰太高容易导致焊点连在一起，太低又焊不牢固。焊完后工人会用镊子轻轻拨动元件，检查有没有松动，遇到连锡的地方，就用吸锡枪把多余的焊锡吸掉。

焊接完成的 PCBA 还不能直接出厂，必须经过多轮检测 “挑刺”。最基础的是外观检测，工人用放大镜检查每个焊点有没有虚焊、假焊、漏焊，焊点形状是不是饱满。然后是电气性能测试，用万用表、示波器这些设备检查电路通不通、电压电流正不正常，看看有没有短路或者断路的情况。更高级的还会进行功能测试，模拟产品实际工作状态，比如给电路板通电，看看指示灯亮不亮、接口能不能正常传输数据。有次检测时发现一批板子的 USB 接口没反应，拆开一看，原来是贴片机漏装了一个小小的稳压芯片，还好及时发现，不然发到客户手里麻烦就大了。

除了这些主要工序，加工过程中还有不少 “细节活” 不能忽视。比如静电防护，电子元件大多怕静电，尤其是芯片，稍微一点静电就可能把它击穿。所以车间里所有人都得穿防静电服、戴防静电手环，设备和工作台也得接地。还有清洁环节，焊接后板子上会残留助焊剂，必须用专用的清洗剂清洗干净，不然时间长了会腐蚀电路板，影响使用寿命。之前有个小作坊为了省成本，省了清洗这一步，结果客户反馈产品用了半年就出现故障，拆开后发现电路板都被腐蚀得发黑了。

不同产品的 PCBA 加工，要求还不一样。比如手机里的电路板，体积特别小，元件密度高，就得用更精密的贴片机和更细的焊锡膏；而工业设备里的电路板，对耐高温、抗干扰要求高，选元件和焊接工艺就得更严格。有次接了个医疗设备的订单，要求电路板在高温高湿环境下连续工作几千小时不出问题，我们光是元件筛选就花了一周时间，每个焊点都进行了二次加固，检测时更是模拟了各种恶劣环境，确保万无一失。

加工过程中遇到问题是常有的事，关键得知道怎么解决。比如虚焊是最常见的毛病，可能是焊锡膏质量不行，也可能是温度曲线不对，这时候就得逐一排查原因。有次一批板子出现大量虚焊，技术员先换了一批焊锡膏试了试，问题没解决，后来查了回流焊炉的温度记录，发现是保温时间不够，调整参数后问题立马就解决了。还有漏件的情况，现在大多靠 AOI 设备来预防，设备能自动比对贴装后的板子和设计图纸，少了哪个元件一眼就能看出来。

PCBA 加工就像搭积木，只不过积木换成了精密的电子元件，搭好的 “作品” 也得能稳定工作。每一个环节都得精益求精，从设计文件到元件筛选，从贴装焊接到检测测试，任何一个小疏忽都可能导致前功尽弃。别看一块小小的电路板不起眼，它里面凝聚的可是无数工人和技术员的细心与专业。咱们平时用着顺手的电子产品，背后都是这样一道道工序打磨出来的。

现在市面上的 PCBA 加工厂不少，但水平参差不齐。靠谱的厂家会把质量控制贯穿始终，从原材料入库就开始检测，每道工序都有记录，出了问题能追溯到源头；而不靠谱的厂家只求速度和成本，省略工序、以次充好的情况屡见不鲜。所以找加工厂的时候，一定要看它的生产资质、检测设备和过往案例，别光图便宜，不然很容易吃大亏。

PCBA 加工是个技术活，也是个良心活。它没有那么多玄乎的理论，更多的是对细节的把控和对质量的坚守。一块合格的 PCBA 板，既要满足设计要求，又要经得起时间的考验。正是这些小小的电路板，撑起了我们现在的智能生活，从通讯设备到医疗仪器，从工业控制到智能家居，它就像电子设备的 “心脏”，默默发挥着不可替代的作用。
