PCB：藏在电子设备里的 “隐形骨架”

拿起家里的旧手机拆开后盖，你总能看到一块带着密密麻麻线路的绿色板子，上面焊着各种小零件。这东西就是 PCB，专业名叫印刷电路板，别看它长得普通，却是所有电子设备的 “神经中枢”。没有它，手机发不了信息，电脑开不了机，就连你床头的小夜灯都没法亮起来。很多人觉得它神秘又复杂，其实拆解开来，每个部分都藏着巧妙的设计逻辑。咱们今天就好好聊聊这个藏在电子设备里的 “隐形骨架”。

PCB 的核心作用是连接电子元件，让电流和信号能按规矩 “走” 到该去的地方。以前没有 PCB 的时候，工程师们得用导线把电阻、电容一个个连起来，不仅乱糟糟容易出错，设备体积也大得吓人。后来有人想到把线路直接印在绝缘板上，这才诞生了初代 PCB。现在的 PCB 早就不是单一的绿色硬板，柔性 PCB 能像纸一样弯曲，常用来做折叠屏手机的内部连线；还有埋置电阻的 PCB，能让电路板变得更轻薄。不同类型的 PCB 适配不同场景，但本质都是给电子元件搭个 “交流平台”。

构成 PCB 的材料不算复杂，但每一种都有讲究。最基础的是绝缘基板，常见的是玻璃纤维环氧树脂板，摸起来硬邦邦的，绝缘性特别好，能防止线路短路。基板表面的导电部分是铜箔，就像电子设备里的 “公路网”，电流和信号全靠它传输。铜箔的厚度有讲究，大电流设备比如电源适配器里的 PCB，铜箔得厚一些才不容易烧断；而手机里的 PCB，铜箔薄得像一层纸，这样才能节省空间。

除了基板和铜箔，PCB 上还有一层关键的 “保护层”—— 阻焊层。这层通常是绿色的，也有红色、蓝色的特殊款式，它能把不需要焊接的铜箔盖住，防止焊接时焊锡乱流造成短路。阻焊层上面还有丝印层，就是那些白色的字母和符号，比如 “R1”“C2”，这些是给维修师傅看的标记，能快速找到对应的电阻、电容位置。要是没有丝印层，维修师傅对着一堆元件得头疼半天。

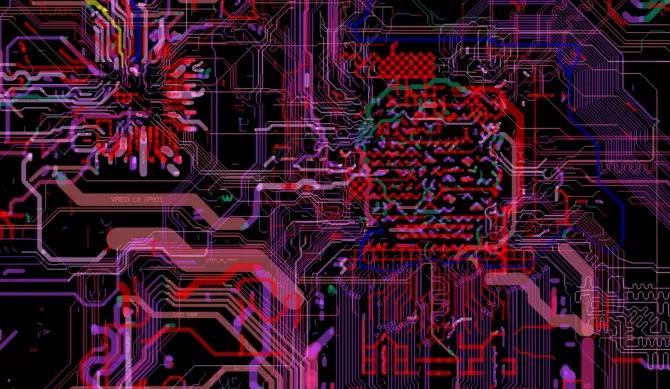

PCB 的制作过程比想象中复杂，每一步都不能马虎。第一步是 “绘图”，工程师先用专门的软件设计线路图，连每根线的宽度、两个焊点的距离都得精确计算。设计好的图会传到制板厂，厂里先把铜箔粘在基板上，再用紫外线把线路图 “晒” 到铜箔上 —— 这一步有点像小时候印照片，感光的部分会留下，没感光的就会被药水洗掉。

洗掉多余的铜箔后，就要给 PCB 打孔了。这些小孔有的是 “过孔”，用来连接不同层的线路；有的是 “焊盘孔”，用来插电子元件的引脚。打孔的精度要求极高，差零点一毫米都可能导致元件装不上去。打孔之后，工人会给 PCB 镀上一层金属，比如金或者锡，这样既能防止铜箔氧化，又能让焊接更牢固。最后喷上阻焊层、印上丝印，一块空白的 PCB 就做好了。

空白 PCB 还得 “穿衣服” 才有用，这一步就是焊接。工厂里大多用波峰焊或者回流焊，机器会自动把元件 “粘” 到对应的位置，又快又准。一些精密的元件比如芯片，得用贴片机来焊接，贴片机的 “手” 比头发丝还细，能精准抓起 tiny 的芯片放到指定位置。要是自己在家做小制作，就只能用烙铁手工焊接，新手很容易把焊锡弄成 “疙瘩”，还可能把线路烫坏。

PCB 的质量直接影响电子设备的寿命。好的 PCB 用手掰一下不容易变形，铜箔摸起来光滑没有毛刺，丝印清晰不模糊。劣质 PCB 就麻烦了，可能用几个月铜箔就氧化发黑，线路容易断，还会出现接触不良的问题。比如家里的路由器突然没网，拆开一看可能就是 PCB 上的焊点松了。所以买电子设备时，虽然看不到内部的 PCB，但尽量选口碑好的品牌，他们用的 PCB 质量通常更靠谱。

不同设备里的 PCB 差别很大。微波炉里的 PCB 个头大，线路粗，因为要承受大电流；智能手表里的 PCB 做得跟指甲盖差不多大，上面的元件小得要用放大镜才能看清。工业设备里的 PCB 还得扛得住高低温、潮湿、震动这些恶劣环境，所以会用更耐造的材料，甚至会整体灌胶密封。这些差异化的设计，都是为了让 PCB 在特定场景里好好 “干活”。

平时咱们用电子设备，其实可以通过一些细节判断 PCB 的状态。比如电脑突然蓝屏，排除软件问题后，可能是 PCB 上的电容鼓包了 —— 那些圆柱形的小元件，顶端要是鼓起来或者漏液，就说明 PCB 出问题了。手机充电时发烫严重，也可能是 PCB 上的充电线路有短路隐患。遇到这些情况别自己随便拆，最好找专业师傅检查，毕竟 PCB 上的线路太密集，瞎碰容易造成更大损坏。

PCB 虽然不起眼，但却是电子产业的 “基石”。从几十块钱的充电宝，到上万元的笔记本电脑，再到太空里的卫星，都离不开它。它就像电子设备的 “隐形骨架”，默默支撑着每一次通话、每一次上网、每一次数据计算。下次再拆开电子设备，不妨多留意一下那块绿色的板子，说不定能从那些弯弯绕绕的线路里，读出电子世界的运转密码。
