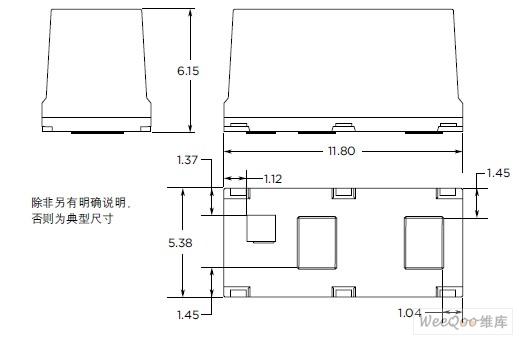

温度曲线优化：回流焊质量的隐形调节器

回流焊工艺中，温度曲线如同隐藏的指挥家，默默调控着焊料从固态到液态再到固态的全过程。看似简单的升温、恒温、降温阶段，每一个温度节点的细微变化都可能对焊点质量产生决定性影响。温度曲线优化并非单纯的参数调整，而是通过科学设计各阶段温度参数，实现焊料润湿性、焊点强度与元器件耐受性的完美平衡。

焊料的冶金特性直接决定了温度曲线的基础框架。不同成分的焊锡膏有着特定的熔点范围，比如常见的 Sn-Pb 合金焊料熔点约为 183℃，而无铅焊料如 Sn-Ag-Cu 合金熔点则在 217-220℃之间。温度曲线必须确保焊料完全熔融，同时避免长时间处于超高温状态导致焊料氧化或成分偏析。当焊料处于熔融状态时，其表面张力会随着温度升高而降低，适当提高峰值温度可增强润湿性，但超过临界值后，焊料中的助焊剂会过度挥发，反而影响焊接效果。

元器件的热耐受性是温度曲线设计的重要约束条件。陶瓷电容器、塑料封装集成电路等元器件对温度变化速率极为敏感，过快的升温可能导致元器件内部产生热应力，引发开裂或性能衰减。以 BGA（球栅阵列）封装器件为例，其焊点隐藏在封装底部，需要通过合理的恒温阶段确保热量均匀传递至焊点，若升温速率过快，外部壳体温度已达上限而焊点尚未熔融，就会造成虚焊隐患。

PCB 基板的材质与结构同样影响温度曲线参数。FR-4 材质的 PCB 在长期高温下会释放水分，导致焊点出现气泡。多层 PCB 的不同层间存在热传导差异，优化温度曲线时需通过分段升温，让各层温度逐渐趋近，减少因热膨胀不均产生的翘曲。对于带有大面积接地层的 PCB，热容量较大，需延长升温时间或提高升温速率以保证焊料充分熔融。

回流焊设备的性能制约着温度曲线的实现精度。热风循环系统的风速分布不均会导致 PCB 不同区域存在温度偏差，优质设备通过多区控温与风速调节，可将温差控制在 ±2℃以内。加热器的响应速度影响温度曲线的跟随性，当设定曲线发生突变时，响应迟缓的加热器会造成实际曲线滞后。传送带的运行平稳性也很关键，波动的传送速度会使 PCB 在各温区停留时间不稳定，影响焊料的固化效果。

温度曲线优化的实施需遵循科学的流程。首先通过热电偶采集 PCB 关键位置的实际温度，与设定曲线对比分析偏差来源。接着根据元器件 datasheet 中的温度限制，确定最高峰值温度与恒温时长的上限。在试焊阶段，需重点观察焊点的外观质量，如焊锡量是否充足、有无桥连或空洞，通过调整降温速率改善焊点的晶粒结构。批量生产前的验证环节，还需进行温度循环测试，检验焊点在冷热交替环境下的可靠性。

无铅化趋势对温度曲线优化提出了更高要求。无铅焊料的熔点比传统锡铅焊料高 30-40℃，意味着峰值温度需要提高，这对元器件的耐热性构成挑战。同时，无铅焊料的润湿性较差，需通过延长恒温时间促进焊料扩散，但过长时间会导致金属间化合物过度生长，降低焊点强度。优化无铅回流焊曲线时，常采用 “陡峭升温 – 短恒温 – 快速降温” 的模式，在保证焊料熔融的同时减少高温暴露时间。

微型化元器件的普及使温度曲线优化更趋精细化。01005 封装的阻容元件热容量极小，在升温过程中易因局部过热导致焊盘脱落，需降低升温速率并缩小温区温差。CSP（芯片级封装）器件的焊点间距仅 0.4mm，若降温速率过快，会因焊点收缩产生应力集中，需通过阶梯式降温缓解。这些微小元器件的焊接质量，往往取决于温度曲线中那些看似微不足道的参数调整。

实时监控系统为温度曲线的动态优化提供了可能。现代回流焊设备配备的红外测温仪可在线监测 PCB 表面温度分布，当发现异常时自动调整对应区域的加热功率。AI 算法通过分析历史焊接数据，能预测不同批次 PCB 的最优温度曲线参数，实现自适应调节。这种智能化的优化方式，不仅提高了工艺稳定性，还能通过数据积累不断迭代曲线参数，适应多样化的产品需求。

温度曲线优化的效果最终体现在产品的可靠性上。经过优化的曲线能使焊点的剪切强度提升 15%-20%，在振动测试中表现出更强的抗疲劳能力。航天航空领域的电子产品，通过严苛的温度曲线优化，可确保焊点在 – 55℃至 125℃的极端环境下正常工作。消费类电子产品则通过优化曲线，在保证基本可靠性的前提下提高生产效率，降低因焊接缺陷导致的返修率。

理解温度曲线与焊接质量的内在联系，掌握优化的核心方法，是提升回流焊工艺水平的关键。从焊料的物理特性到设备的运行精度，从元器件的耐受能力到生产的实际需求，每一个因素都在温度曲线中留下印记。持续的优化过程，既是对技术细节的极致追求，也是制造业精密化理念的生动体现。在电子制造不断向高精度、高可靠性发展的道路上，温度曲线优化将始终扮演着不可或缺的角色，为每一个焊点的质量保驾护航。
