PCBA 加工厂：电子制造的隐形基石，技术迭代中的质量守门人

一块智能手机主板从设计图纸变为可运行的硬件，需要经过 200 多道工序的打磨；一台工业机器人的控制模块能精准响应指令，背后是元器件焊接精度控制在 0.02 毫米内的严苛标准。这些鲜为人知的细节，都指向电子产业链中一个关键环节 ——PCBA 加工厂。作为承载电子元器件与电路连接的核心载体，PCBA 加工厂的工艺水平直接决定着终端产品的稳定性与使用寿命，在消费电子、新能源汽车、智能安防等领域扮演着不可替代的角色。

电子制造业的繁荣背后，是 PCBA 加工厂不断突破技术壁垒的历程。早期的插件焊接工艺需要大量人工操作，一块电路板的加工周期长达数天，且焊点合格率难以稳定在 95% 以上。随着表面贴装技术（SMT）的普及，现代加工厂能实现每小时 3 万点的焊接效率，贴片精度达到 0.03 毫米，相当于一根头发丝直径的三分之一。这种技术跃迁不仅缩短了生产周期，更让高密度电路板的量产成为可能 —— 如今一块智能手表的主板面积仅为信用卡的一半，却能集成超过 500 个电子元器件，这在十年前几乎是难以想象的。

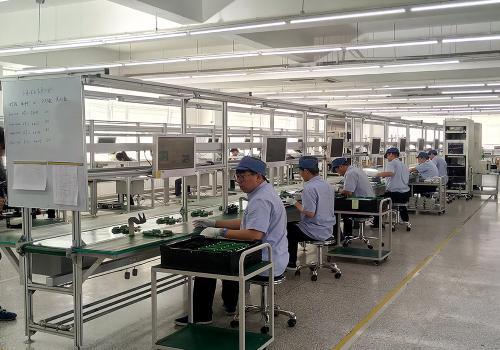

工艺精度的提升始终是 PCBA 加工厂的核心竞争力。在深圳某大型加工厂的无尘车间里，30 台全自动贴片机以每分钟 8000 次的频率完成元器件贴装，其光学定位系统能实时校准 ±0.01 毫米的偏差。而在焊接环节，氮气回流焊炉通过控制氧气含量低于 50ppm，有效减少焊点氧化现象，使焊接不良率控制在百万分之三以内。这些数据背后，是对温湿度、气压、静电防护等环境因素的极致把控 —— 车间内每立方米空气中的尘埃粒子数不超过 3520 个，静电电压被严格限制在 100 伏以下，任何微小的波动都可能导致精密芯片失效。

品质管理体系是 PCBA 加工厂的生命线。国际通用的 IPC-A-610 标准将电路板质量划分为三个等级，从消费类产品的 1 级到航天航空设备的 3 级，对焊点外观、导线连接、涂层覆盖等指标提出了阶梯式要求。为满足高端客户需求，头部加工厂普遍建立了 “全流程追溯” 体系：每块电路板都带有唯一的二维码标识，记录着元器件批次、贴装时间、检测数据等 200 多项信息，即便产品交付三年后，仍能回溯生产全过程。这种严苛的管理模式，使得汽车电子领域的 PCBA 产品不良率能稳定在 10ppm 以下，远低于消费电子行业的 100ppm 标准。

材料选择的科学性直接影响 PCBA 的可靠性。FR-4 环氧树脂基板凭借良好的绝缘性和机械强度，占据了 80% 以上的市场份额，但在高温环境下工作的工业设备中，更耐温的聚酰亚胺基板成为首选，其能承受 180℃以上的持续高温。元器件的筛选同样关键，同一型号的电阻在不同品牌间可能存在 5% 的精度差异，而在医疗设备的电路板上，这种差异必须控制在 1% 以内。更精密的场合甚至需要进行 “老化筛选”—— 将元器件在 85℃高温、85% 湿度的环境中放置 500 小时，剔除早期失效的个体，确保最终产品的长期稳定性。

智能化转型正在重塑 PCBA 加工的产业形态。某上市公司的 “黑灯工厂” 里，AI 视觉检测设备能在 0.5 秒内完成一块电路板的缺陷识别，准确率达到 99.8%，远超人工检测的 85%；AGV 无人运输车按照算法优化的路径穿梭于车间，将物料运输效率提升 40%；MES 系统实时采集 1200 个生产节点的数据，通过机器学习预测设备故障，使停机时间减少 30%。这种转型不仅提升了生产效率，更改变了质量控制模式 —— 传统的 “事后检测” 正在被 “过程预防” 取代，当系统发现某台设备的贴装偏移量连续三次接近阈值时，会自动触发校准程序，将潜在风险消灭在萌芽状态。

环保要求给 PCBA 加工厂带来新的挑战与机遇。RoHS 指令对铅、镉等六种有害物质的限制，推动无铅焊接技术成为行业标配，而无铅焊料的熔点比传统锡铅焊料高出 30℃，这要求加工厂重新调整焊接参数，升级设备耐高温性能。更严格的还有欧盟的 WEEE 指令，要求电子产品回收率达到 85% 以上，倒逼加工厂采用更易拆解的设计，使用环保型助焊剂。在这种背景下，绿色工厂认证成为新的竞争焦点，通过引入废气处理系统、废水循环装置和固废分类设备，先进企业能将单位产值的能耗降低 20%，重金属排放量控制在 0.1 毫克 / 升以下。

不同应用领域对 PCBA 加工提出差异化需求。消费电子追求极致的成本控制和生产速度，某手机代工厂的生产线能实现每 10 秒产出一块主板，通过规模化生产将单块加工成本压缩至 5 美元以内；工业控制领域则更看重稳定性，要求电路板在 – 40℃至 85℃的温度循环中保持正常工作，部分产品还需通过 1000 小时的振动测试；而医疗设备用 PCBA 不仅要通过 ISO 13485 认证，还需满足生物兼容性要求，避免与人体接触时产生不良反应。这种多元化的需求，催生了加工厂的专业化分工 —— 有的企业专注于小批量多品种的样品试制，有的则深耕大批量标准化生产，形成互补的产业生态。

供应链管理能力决定 PCBA 加工厂的抗风险水平。2021 年全球芯片短缺危机中，那些建立了多元化供应商体系的加工厂展现出更强的韧性 —— 某企业通过与 12 家芯片原厂建立战略合作，将关键元器件的库存周转率维持在 90 天以内，保障了 70% 以上的订单按时交付。而柔性生产能力同样重要，当客户突然要求将某款产品的产能提升 50% 时，具备快速换线能力的工厂能在 4 小时内完成设备调试和参数设置，而传统工厂则需要至少 24 小时。这种敏捷性，来自于模块化的生产线设计和标准化的作业流程，使生产资源能快速重组以响应市场变化。

技术创新是 PCBA 加工行业持续发展的驱动力。5G 通信的普及推动高频电路板需求激增，加工厂需要掌握微波射频技术，将信号传输损耗控制在 0.1dB 以内；汽车电动化趋势则要求电路板具备更高的耐振动性能，通过特殊的灌封工艺提升防护等级；而人工智能芯片的兴起，使得异质集成技术成为新的研发热点，实现不同工艺芯片的高密度封装。这些技术突破，往往来自于加工厂与上下游企业的协同创新 —— 与芯片设计公司共同优化焊盘布局，与设备厂商联合开发专用贴装工具，形成从技术研发到规模生产的完整闭环。

PCBA 加工厂的竞争，早已超越单纯的价格比拼，演变为技术、质量、效率、服务的综合较量。当一块电路板从流水线上诞生，它承载的不仅是密密麻麻的元器件，更是整个电子制造业的精度与温度。在可穿戴设备、智能家居、工业互联网等新兴领域加速扩张的今天，PCBA 加工厂如何在满足多样化需求的同时坚守品质底线，如何在智能化转型中平衡成本与效益，如何在全球供应链重构中找到自身定位，这些问题的答案，或许就藏在下一次焊点的精准着陆中，藏在下一轮设备的智能升级里，藏在每个从业者对细节的极致追求中。
