JK触发器是数字电路中的一种重要元件，用于存储和控制信息。它具有两个输入端（J和K）和两个输出端（Q和Q’），能够在时钟信号的作用下切换输出状态。

JK触发器常用于时序逻辑电路、计数器、状态机等设计中。它可以用于储存状态、实现时序逻辑功能、频率分频等应用。

与D触发器相比，JK触发器具有更多的状态，因为其输入端有两个。D触发器只有一个数据输入端，而JK触发器有两个输入端（J和K），可以实现更多复杂的逻辑功能。

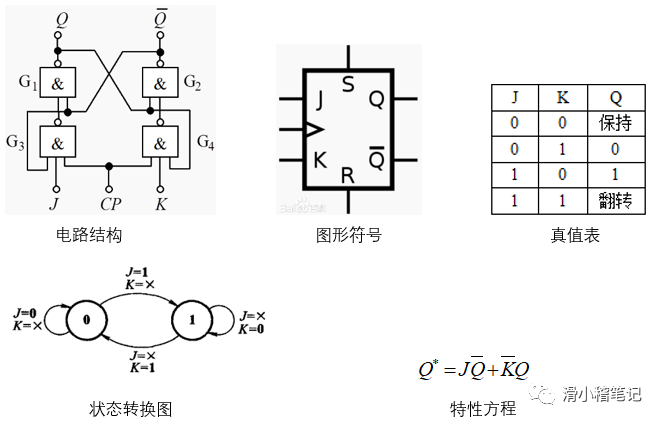

JK触发器的真值表显示了在各种输入条件下输出端的状态。它包括四种输入组合：J=0，K=0；J=0，K=1；J=1，K=0；J=1，K=1。真值表显示了对应的输出状态。

JK触发器的工作原理基于它的状态转换规则。当J和K输入信号为特定状态时，触发器的输出状态会按照一定规则进行切换，这取决于触发器的当前状态和时钟信号。

JK触发器的时钟信号确定了何时触发器会响应输入信号并改变其输出状态。在时钟信号的上升沿或下降沿，触发器会检查其输入状态，并根据规则更新输出状态。

异步置位和清零功能允许通过额外的输入信号立即将触发器的输出置为特定状态。异步置位会将Q输出置为高电平，异步清零则将Q输出置为低电平。

JK触发器的触发边沿指定了何时触发器会检查其输入状态并更新输出。它可以是上升沿（从低电平到高电平）或下降沿（从高电平到低电平）。

JK触发器可以实现与门、或门、非门等基本逻辑门的功能，还可以实现诸如RS触发器、D触发器等其他类型触发器的功能。

触发延迟是指输入信号发生变化到输出信号发生变化之间的时间间隔。JK触发器的触发延迟取决于其内部电路和工作频率等因素。

JK触发器的状态转换规则是基于其输入端的信号状态和当前状态。具体规则为：当J=0、K=0时，保持当前状态；当J=0、K=1时，输出低电平；当J=1、K=0时，输出高电平；当J=1、K=1时，翻转当前状态。

JK触发器的带宽是指它能够响应的输入信号的频率范围。带宽越宽，触发器能够处理的输入信号频率范围越广。

驱动能力是指触发器能够输出的电流或功率。JK触发器的驱动能力取决于其内部电路设计和工作条件等因素。

常见问题包括触发延迟、稳定性、输入信号的干扰、功耗等方面的问题。这些问题可能会影响触发器的性能和可靠性。

JK触发器的封装形式和引脚定义根据不同的器件型号和制造商可能会有所不同。通常情况下，它包括输入端（J、K）、时钟端、输出端（Q、Q’）等。

JK触发器的功耗取决于其内部电路设计和工作条件等因素。一般来说，功耗会随着工作频率和输出负载的增加而增加。

JK触发器广泛应用于数字电路设计中，包括计数器、状态机、时序逻辑电路等。它们在数字系统中起着重要的作用。

选择适合的JK触发器需要考虑诸多因素，包括工作频率、触发延迟、驱动能力、封装形式、功耗等。根据具体应用需求进行综合考虑。
