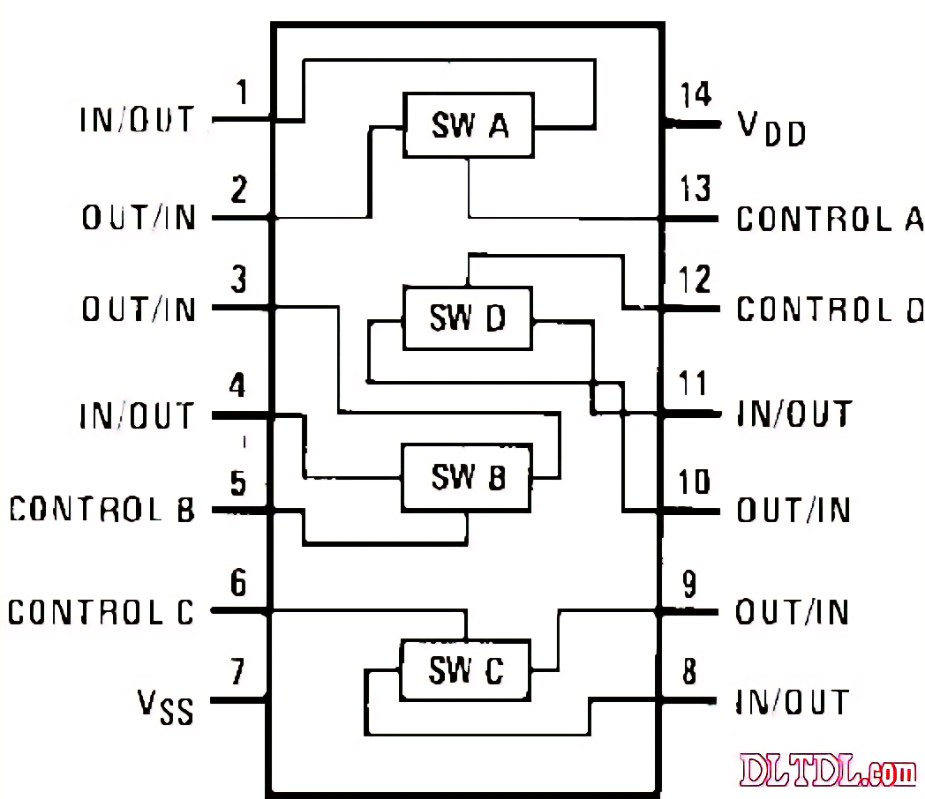

CD4066四路双向开关引脚图及特性

在现代电子设计中，模拟信号的处理是一个至关重要的环节。CD4066，作为一款集成模拟信号开关的CMOS集成电路，因其灵活性和可靠性而备受工程师推崇。

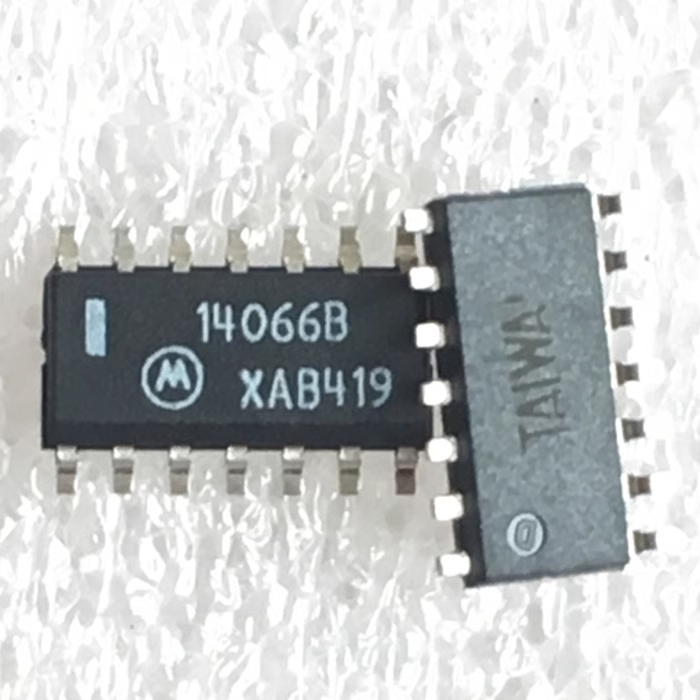

1. CD4066的简介

CD4066是一款四通道模拟开关，它由四个独立的开关单元组成。这些开关单元可以用于模拟信号的选择和切换，使其成为电子电路中理想的模拟信号开关元器件。

2. 工作原理

CD4066采用CMOS技术，具有低功耗、高输入阻抗和宽电源电压范围等优势。其工作原理基于场效应晶体管（FET）的控制，通过输入信号来控制开关的通断。每个开关单元都可以独立地选择连接或断开模拟信号路径，实现信号的高效切换。

3. 应用领域

CD4066在模拟信号处理中有着广泛的应用，包括但不限于以下领域：

a. 音频设备

在音频设备中，CD4066常被用于实现输入通道的切换，例如音频选择器或混音器，使得用户可以方便地切换不同的音频源。

b. 通信系统

在通信系统中，CD4066可以用于选择不同的通信信道，实现对模拟信号的灵活控制，提高通信系统的性能。

c. 仪器测量

在仪器测量领域，CD4066可用于构建测试仪器中的模拟信号开关，确保测试信号的准确传递和高质量测量。

4. CD4066的特性

a. 低功耗

CD4066采用CMOS技术，具有低功耗的特点，适用于对能耗要求较高的电子设备。

b. 高输入阻抗

CD4066具有高输入阻抗，可以有效减小对信号源的负载，确保信号的准确传递。

c. 宽电源电压范围

CD4066的宽电源电压范围使其适用于多种电源设计，提高了其在不同电路中的通用性。

5. 设计注意事项

在使用CD4066时，工程师需要注意一些设计方面的问题。例如，确保输入信号在CD4066的工作范围内，避免超过最大额定值，以免影响性能。此外，良好的电源和地布局也是保证CD4066正常工作的关键因素。

CD4066作为一款在模拟信号处理中具有广泛应用的集成电路，为工程师提供了一种强大而灵活的工具。其稳定性、可靠性和低功耗的特性使其在各种电子设备中都能够发挥关键作用。通过对CD4066的深入理解和巧妙应用，我们有望在模拟信号处理领域取得更多创新和突破。
