干了十五年机械，见过的夹具比吃过的盐都多——当然盐吃多了不好。但说真的，夹具这玩意儿，设计得好就是提效降本的利器，设计得烂？那就是停线、废品、以及半夜惊醒的噩梦。

上周去一家汽配厂，产线上一台加工中心正咔咔地啃着缸体，突然闷响一声，工件飞了出来。还好防护门结实。一看，夹紧力不够，液压缸漏油半个月了没发现。厂长在旁边脸都绿了。我心里叹气：夹具不是钢铁疙瘩，是活的，得伺候。

刚性与重量的死磕

新手总以为夹具越重越稳——错。我也犯过这傻。十年前给一个铝件设计夹具，傻大黑粗，结果换型时工人抬不动，效率反而低了。刚性好不代表死沉。现在都用有限元分析，哪里该加筋，哪里能镂空，一目了然。但软件算出来的东西，还得结合实际。记得一次，分析显示应力没问题，可实际加工时微震刀，精度上不去。最后加了根直径 8mm 的顶杆，奇迹般地稳了。所以经验有时候就是那一根顶杆的直觉。❗

轻量化夹具结构有限元分析应力图

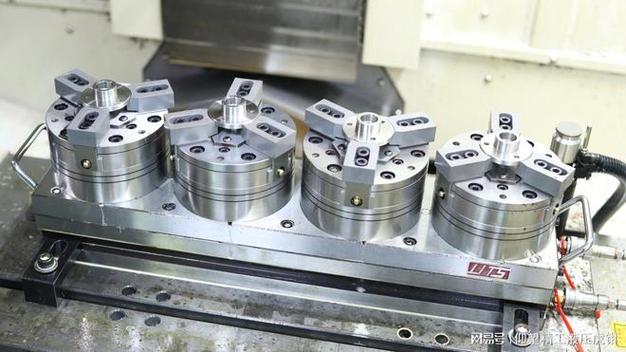

现在柔性产线越来越多，快换夹具成了香饽饽。零点定位系统确实方便，重复定位精度能到 0.005mm。不过——注意这个不过——很多厂买回去就当万能药了。基准面不干净、气源不稳定，精度就是空中楼阁。我见过最夸张的，零点定位基座里嵌了切屑，换型后干出十几件废品。质检差点报警。

液压夹紧：你以为上了锁就安全？

液压夹具出力大、控制容易，但坑也多。去年帮一个供应商调试新线，夹紧后工件变形，松开后又弹回来。测量发现圆度差了 0.02。原因是夹紧点位置不对，把薄壁件压成椭圆。换了浮动夹紧机构，加均压块，问题解决。所以夹具设计，受力点分析比强度校核更重要。有些工程师图纸画得漂亮，但缺现场手感，一上机就露馅。

还有个被忽视的细节：管路振动。液压站一开，管路抖得像帕金森，夹紧力能波动 10%。加蓄能器、用硬管固定，这些小投入省大钱。✅

问：为什么我的夹具精度总是不稳定，同一批工件出来尺寸飘忽？

问：为什么我的夹具精度总是不稳定，同一批工件出来尺寸飘忽？

答：十有八九不是夹具本身精度问题。先查这三点：1）定位基准是否与工艺基准重合——许多设计者图省事，用了毛坯面定位，误差累积到你哭。2）夹紧顺序——先夹哪个后夹哪个，力的大小和方向，都会让工件产生位移。试试用百分表打表，看着夹紧过程，你能发现很多问题。3）切屑——永远不要低估切屑的破坏力。定位面上芝麻大的切屑，就能让你精度丧失 0.1mm。加气吹、加清洗，别懒。

自动化趋势下的真人反思

前段时间参观一个“黑灯工厂”，机械手上下料，夹具自动开合，酷炫。但角落里一个工人正手动换夹爪——因为多品种小批量，自动化夹具的调整时间比加工周期还长。这就是现实：不是所有场景都适合全自动。有时候半自动、手动快换反而更经济。夹具设计要考虑的人机协作，不光是安全，更是操作便利。拧个螺丝要趴进机床？这种设计就是反人类。

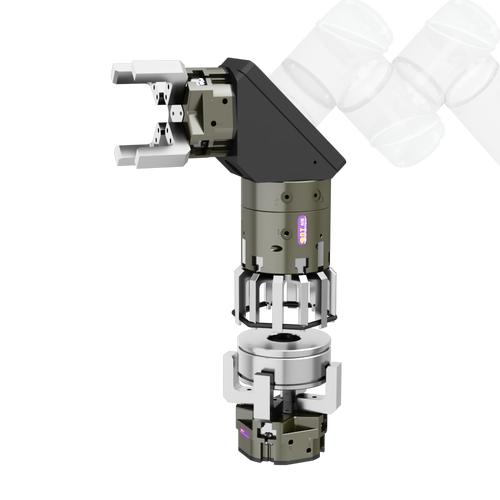

协作机器人柔性夹具自动换爪系统

我还特别想吐槽一种设计：为了防错，搞出七八个定位销，装配时工人敲得满头汗。防错不是越多越好，是要简洁有效。一个菱形销加平面，够用了。过度定位不如留点调整空间，用弹性元件。说实话，夹具设计得顺不顺，看装配师傅的脸色就知道。

问：都说气动夹具便宜，但夹紧力小，怎么取舍？

答：气动夹具确实便宜，响应快，干净。但别指望它干重活。一般夹紧力在 4000-5000N 以下可以考虑，再大就得液压或增力机构。气动最大的好处是自锁性差——一旦断气，工件可能松脱。所以必须配单向阀和储气罐，安全第一。另外，气源要处理，水分杂质会把密封圈搞废。我习惯在气路里加个油雾器，保养简单。还有，气动夹具特别适合轻薄件，不会压伤表面。但记住：计算夹紧力时，切削力要留 1.5 倍安全系数，抵消气源波动。

结尾？没有结尾。夹具这行，越钻越觉得自己无知。新工艺新材料出来，夹具就得跟着进化。比如现在碳纤维、3D 打印的夹具，减重又复杂，传统加工根本做不出来。跟上吧，否则哪天你的图纸就被丢到故纸堆里了。最后唠叨一句：无论设计多漂亮，多下车间，多摸工件，多听声音——那才是夹具的灵魂。
