上周去山东一家化工厂，反应釜上的视镜又炸了——这已经是今年第三次。操作工骂骂咧咧，我凑近一看，好家伙，用的是钢化玻璃。

谁设计的？

一问，采购图便宜，拿建筑玻璃充数。我当时就火了：这他妈是工业现场，不是你家阳台！钢化玻璃一旦破裂直接粉粉碎，碎片掉进釜里，整批料全废。真不如用硼硅玻璃，哪怕碎了也是大块崩落，至少能兜住。工厂老板站在旁边脸都绿了。

这事儿其实特常见。很多人觉得玻璃嘛，透明、耐热就行。根本不是那么回事。

工业玻璃的选型，远比你想象的复杂

去年我在南通一家制药厂，看见他们的结晶罐视镜结垢结得连搅拌都看不清。换了三块都撑不过两周。后来我让他们试聚四氟乙烯涂层的硼硅视镜，成本高了一点，但至少能看清裡头——❗你知道那种结晶过程看不见有多崩溃吗？全靠经验猜。

话说回来，选视镜不能只看材质。还要看标准。现在很多设计院还在沿用老掉牙的HG/T 21575，但新项目我建议直接上GB/T 23259-2022《压力容器视镜》，对轴向载荷和冲击韧性要求明确多了。特别是那套低温冲击试验，零下40度打一下，普通钠钙玻璃当场碎成渣。

工业视镜硼硅玻璃实物对比图

提起低温，有些人会想到石英玻璃。说实话，没几个厂子用得起。一米长的视窗管报价能到五位数，除非做光催化实验或者超高温观测，否则就是烧钱。💡我通常推荐高硼硅3.3，耐热200度够用了，价格也还行。

应力检测——不是拿偏光镜照一下就完事

上个月帮一个做玻璃反应釜的厂家做失效分析，夹套内层莫名其妙就裂了。拆下来一看，切口断面齐得跟刀割一样。我就问他们：退火完有没有做应力检测？他们说做了啊，用偏光仪看过，没发现异常。

我差点没背过气去。

偏光仪只能看个大概，真要量化残余应力，必须上光弹性测量或者激光散射法。像这种双层夹套结构，焊接接口处应力集中很隐蔽，得用数字偏光应力仪逐点扫描。那天我手把手教他们测，结果在靠近下接环的位置抓到一个应力峰值，超过5MPa，这要不裂才见鬼了。

问：为什么视镜玻璃必须用硼硅玻璃，普通玻璃不行吗？

答：真不行。普通钠钙玻璃热膨胀系数太高，一冷一热直接炸。硼硅玻璃（比如Pyrex）膨胀系数只有钠钙玻璃的三分之一，急冷急热没问题。另外硼硅玻璃化学稳定性好，酸碱性物料冲刷下不容易发雾。你要是想省这点钱，最后等着哭吧——我见过好几个厂子因为视镜模糊导致溢料事故，清理费就够买十块高档视镜的。

问：如何检查玻璃反应釜是否存在应力隐患？日常能做什么？

答：日常巡检拿个便携式偏光仪扫一圈，看到彩虹纹密集的地方就得警惕。但要想准确判定，你得定期抽检——拆下来送去实验室做四分之一波片补偿法定量测量。特别是反应釜每次清釜、酸洗之后，应力状态会变，不是一劳永逸的。✅我们公司的做法是：每半年对关键釜的视镜和搅拌口玻璃进行一次离线应力全检，检测费用不过几百，比停产强。

说到玻璃反应釜，我还想吐槽一下搅拌口密封。用四氟包覆O型圈的还好，就怕有些厂家图省事直接用普通橡胶，被溶剂一泡胀得跟发糕似的，玻璃口都能挤裂。其实解决也简单，换成FFKM全氟醚橡胶，耐温耐腐蚀，就是贵——但跟停工检修比，真不算什么。

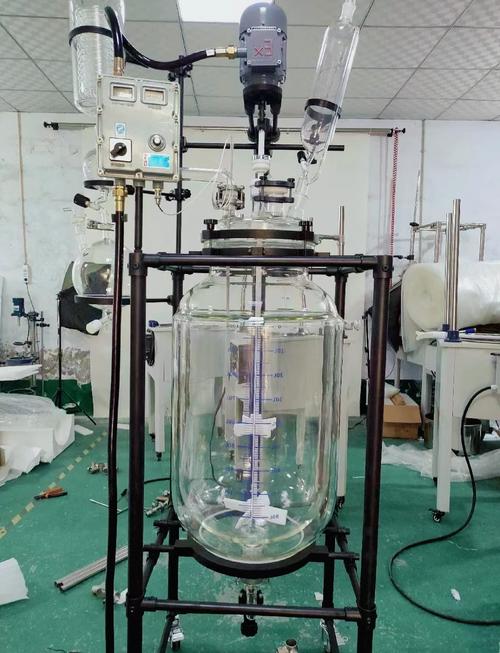

玻璃反应釜夹套应力检测现场图

那些“跨界”的玻璃应用，坑更多

那些“跨界”的玻璃应用，坑更多

这几年搞新能源，用玻璃的地方越来越多。比如光伏玻璃镀膜线，还有锂电池隔膜涂布用的微晶玻璃辊。这东西表面粗糙度要求Ra0.05微米以下，很多人以为就是磨一下的事。事实上，微晶玻璃的加工比金属难多了，得用金刚石砂轮慢速磨，冷却液必须精确控制pH值，不然表面就起雾。我见过一个项目，辊子用了三个月就全是划痕，因为清洗时用了碱性溶剂——微晶玻璃里的锂铝硅相一碰到碱性就发生离子交换，表面微裂纹扩展得一塌糊涂。

还有一个冷门点的：玻璃钢，其实就是玻璃纤维增强塑料。这东西在化工管道里用得很多，但很多人分不清环氧玻璃钢和酚醛玻璃钢的区别。简单说吧，环氧的耐碱好，酚醛的耐酸好。你要是把环氧管用在浓硫酸上，没几天就软得跟面条一样。上个月浙江一家电镀厂就出了这事，幸亏发现早，不然整个管道垮塌，酸液喷出来就不是闹着玩的了。

问：玻璃润滑剂在金属热挤压里有什么用？

答：这玩意儿挺特殊，主要用在无缝钢管热连轧或型材挤压时。把一种专门配方的玻璃粉涂在坯料表面，高温下玻璃熔化形成一层黏稠的薄膜，既能润滑模具，又能隔绝空气防止氧化。缺点是清理麻烦，挤完的管子内壁会残留一层玻璃膜，得用氢氟酸洗掉。❗不过现在很多厂改用环保型无铅玻璃润滑剂了，清洗容易些。

最后再说一句，别以为光学玻璃离工业很远。我做在线检测设备，经常用到光学玻璃窗口，特别是拉曼探头或激光测距的保护镜片。很多人随便买片K9玻璃，结果在紫外波段完全不过光。哎，这些细节，书里不会告诉你。

真的，搞玻璃，细节是魔鬼。
