6N137是单通道10MBd光电耦合器，使用高效输入LED和集成光电二极管IC检测器。与开路集电极肖特基箝位晶体管输出相比，该检测器具有开路漏极N极MOS晶体管输出，提供更少的泄漏。

　　6N317主要特征：
　　CMR性能可选15kV/μs，5kV/μs,1000V/μs?高速:典型的10mbd
　　+5VCMOS兼容性
　　纯锡引线
　　保证交流和直流性能过温度
　　符合IEC60068-2-42(SO2)和IEC60068-2-43(H2S)需求?5毫安的低输入电流能力

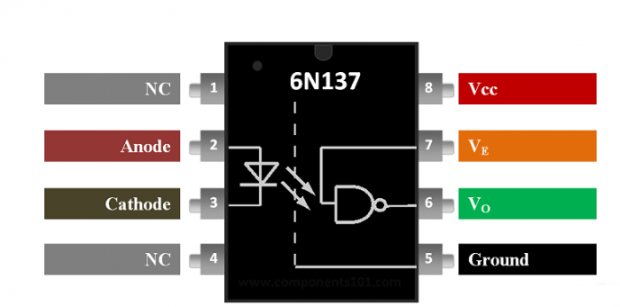

　　6N317引脚图及功能：

　　引脚1,NC:数控无连接-不能使用
　　引脚2，Anode(A):IRLED的阳极引脚,连接逻辑输入引脚3，Cathode(C):IRLED的阴极引脚
　　引脚4，NC:无连接-不能使用
　　引脚5,Ground:集成电路的接地脚
　　引脚6，OUTPUT(VO):光耦合器的隔离输出引脚引脚7，Enable(VE):默认情况下，它是通过一个上拉电阻使能的引脚8，Vcc:集成电路供电

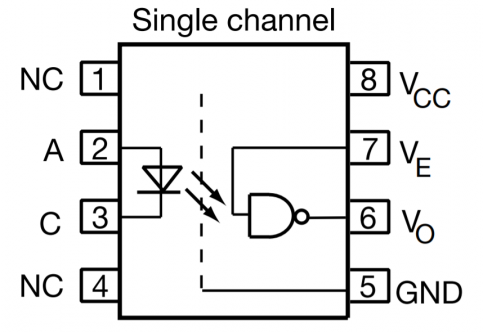

　　6N317系列引脚电路图：

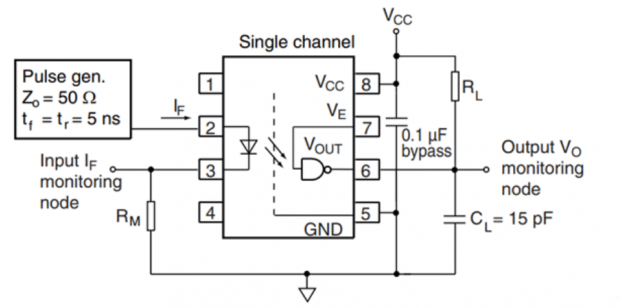

　　6N317基本应用及应用电路图：
　　微处理器系统接口
　　PLC,ATE输入/输出隔离
　　计算机外围接口
　　数字现场总线隔离:CC-link,设备网,现场总线,SDS?高速A/D和D/A转换
　　交流等离子显示面板电平转换
　　多路数据传输
　　数字控制电源接地回路消除，噪声隔离

　　6N317主要参数：
　　制造商:Vishay
　　产品种类:高速光耦合器
　　数据速率:10Mb/s
　　通道数量:1Channel
　　输出类型:OpenCollector
　　绝缘电压:5300Vrms
　　Vf-正向电压:1.4V
　　If-正向电流:10mA
　　Vr-反向电压:5V
　　Pd-功率耗散:85mW
　　电流传递比:1600%
　　最小工作温度:-40°C
　　最大工作温度:+85°C
　　封装:PDIP-8
　　高度:3.81mm
　　长度:9.91mm
　　输出电流:50mA
　　宽度:6.81mm
　　下降时间:7ns
　　最大集电极电流:50mA
　　上升时间:23ns
　　工厂包装数量:2000
　　单位重量:450mg
