很多做机械加工的老板，下料切得顺，焊接焊得牢，机加工精度卡到丝级，最后出货三个月齿轮断了，轴裂了。找来找去，问题出在没人在意的环节——热处理。

为什么说热处理是高端制造的“隐身门槛”

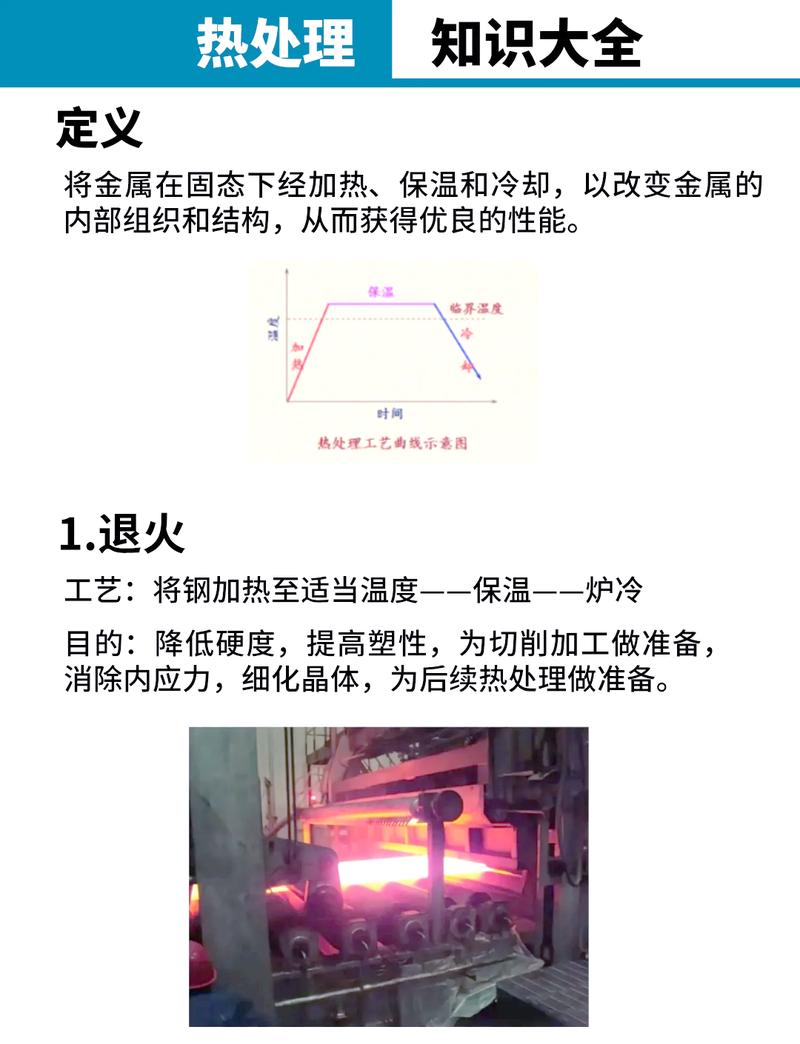

风电主轴能用10年还是30年，高铁轴承能不能扛住350公里的连续冲击，航空发动机叶片能不能在上千度高温下不变形，根子上很多时候都卡在热处理上。 现在国内不少加工厂能做出来精度丝毫不差的零件，就是过不了寿命测试，拆解一看，就是内部晶粒结构不对，应力没消干净。 工业热处理车间真空淬火炉作业场景 说白了，热处理就是给金属做“内部整形”。钢厂出来的原材料，轧制冷却的时候内部留下了不均匀应力，晶粒大小乱，要么太软不耐磨，要么太脆容易裂。热处理通过控制升温和降温的速度，把金属内部的晶粒打碎、重组，把内应力慢慢释放掉，让零件该硬的地方硬，该韧的地方韧。 问：是不是只有钢铁才需要做热处理？ 答：当然不是。铝合金、钛合金甚至铜合金都要做热处理改性。比如航空用的钛合金起落架，不做固溶热处理，强度根本达不到起降的冲击要求，上天就是拿生命开玩笑。还有现在新能源汽车的铝制电池包外壳，很多也要做热处理提升抗挤压性能，防止碰撞后开裂漏液。

当前热处理工艺的几个主流新方向

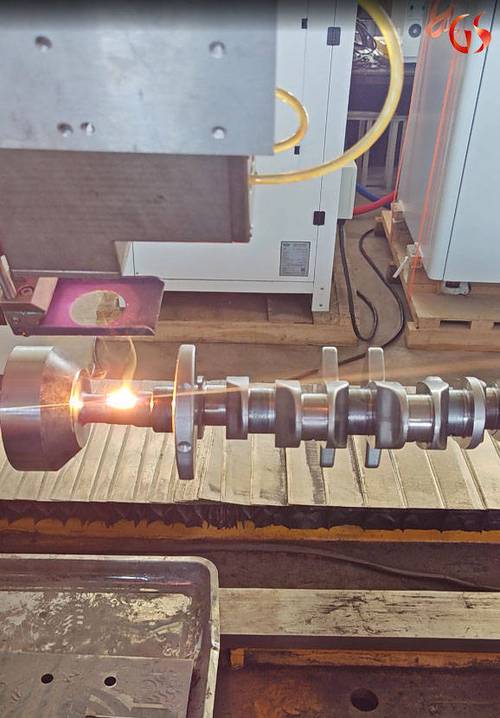

这些年随着高端制造起来，热处理工艺也更新了不少，不再是过去那种开炉烧完事的老法子。 第一个就是真空热处理，现在高端模具、刀具基本都用这个，整个加热冷却过程都在真空环境里，不会氧化脱碳，做完表面光亮，后续不用太多打磨，精度控制得更好，就是设备贵，小厂玩不起。 第二个就是激光热处理，说白了就是局部热处理，只给你需要强化的部位加热淬火，比如齿轮的齿面、发动机的气缸壁，零件其他部位还能保持原来的韧性，整体变形量比传统整体淬火小90%以上，现在新能源汽车的曲轴、齿轮很多都用这个工艺。 激光热处理设备加工汽车曲轴场景 还有就是数字化控温的热处理，现在很多新炉都装了实时传感器，从升温到保温再到冷却，每一秒的温度都能精准控制在±1℃以内，原来全靠老师傅手感调温，良率波动大，现在算法直接卡参数，良率能从八成涨到九成五，省下来的废品钱，两三年就能收回设备成本。 说实话，我前两个月跑江苏一个做风电齿轮的厂，他们刚换了这套数字化炉子，老板跟我说，原来每十批货就有一批因为炉温不均匀不合格，现在半年才出一次不合格，光废品钱一年省小两百万。 问：小厂买不起几十万的新设备，有没有低成本提升热处理质量的办法？ 答：还真有，而且很多人都没当回事。第一个就是一定要做预处理，很多小厂拿到原材料，下料焊接完直接拉去淬火，省了一道去应力退火或者正火的钱，结果后续淬火变形大，十件有三件弯了裂了，反而亏更多。提前做个预处理，消除下料和焊接留下的内应力，变形量能减一半，良率直接提十几个点，也就多花几个小时，成本加不了多少，收益真的很大。第二个就是淬火介质别图便宜，劣质机油便宜是便宜，冷却不均匀，很容易出裂纹，换成合格的聚合物淬火液，贵不了多少钱，开裂风险降一大半。

做热处理，你一定要避开的几个坑

做热处理，你一定要避开的几个坑 干了十几年工业，见过太多栽在热处理上的，总结了几个最常见的坑，给大家提个醒。 ✅ 第一个坑：过度追求硬度。很多客户一开口就要HRC60以上，仿佛硬度越高越好，其实根本不是这么回事。硬度越高，韧性越差，受力大一点直接断。比如挖掘机的挖齿，要的是耐磨加抗冲击，你淬到HRC62，挖两块花岗岩就崩齿，反而HRC55到58之间用得更久。一定要根据使用场景选硬度，不是越高越好。 ❗ 第二个坑：偷工减料缩保温时间。很多厂为了多开几炉省电费，把要求的保温时间砍一半，结果淬透层深度不够，零件用不了半个月，表面耐磨层就磨穿了，短期内省了几百块，最后砸了牌子赔了货款，亏到姥姥家。 💡 第三个坑：外发加工不沟通场景。很多人外发热处理，就甩一张图纸，标上要求硬度，别的啥都不说。热处理师傅不知道你这个零件是天天泡在腐蚀里，还是要承受冲击，还是要耐磨，怎么给你调工艺？哪怕多花十分钟说清楚使用场景，做出来的东西都会好很多。 现在大家聊中国制造，都在说芯片、说机器人、说新能源，没人提热处理这种“脏脏的”基础工艺。可偏偏就是这种没人关注的工艺，才是真正卡住我们往高端走的门槛。一块钢，怎么烧，怎么冷，差个十度，差十分钟，性能就是天差地别。这里面既有老师傅传下来的经验，也有现在数字化的新玩法，要做好，真的要用心。
