很多开注塑厂、五金冲压厂的老板，找我聊起模具的问题，十有八九都踩过模具钢的坑。 上来就问“有没有最便宜的能干活的料”，结果模具用不到半年，开裂、掉渣、变形，一套模十几万，说废就废了。

为什么你的模具用不到半年就出问题？

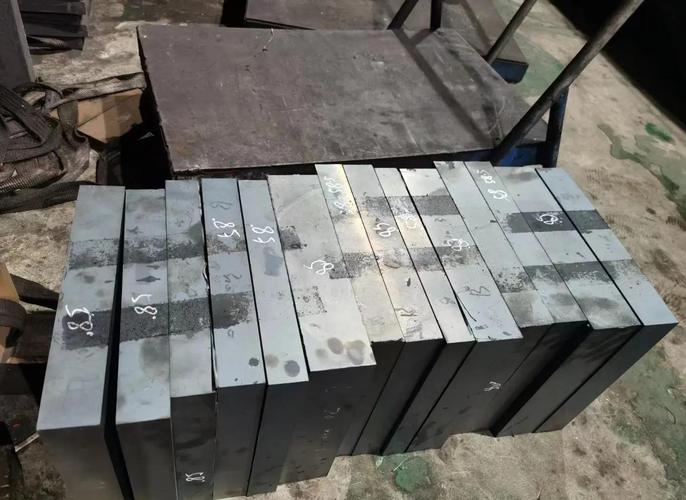

大部分人踩坑，都栽在一个误区里：觉得模具钢只要硬度够，就肯定耐用。 去年东莞樟木头一个做家电外壳的老板，找我过去查故障。新开的16腔注塑模，打改性PP，才打了不到12万模，四个型腔的表面就起了麻点，飞边都封不住。 拆开来一看，模具钢选的是最便宜的回收料改轧的，杂质多到离谱，抛光根本抛不匀，打几万模就磨花了。 重新换料开模，前前后后花了二十多万，老板说那半个月连酒都喝不下。 注塑模具开裂失效的模具钢实物图 问：模具钢不就是看硬度吗？硬度越高越耐用不对吗？ 答：这话真的只对一半。做冷冲硅钢片的冲头，硬度确实要拉到HRC60以上，不然冲几千模就磨圆了。可要是做注塑模的型腔，特别是经常需要模温升降的，硬度太高反而容易脆裂，热疲劳根本扛不住。打个比方，一块玻璃比塑料硬，可你摔一下玻璃就碎，塑料不会，就是这个道理。

不同工况下，模具钢到底怎么选才不亏？

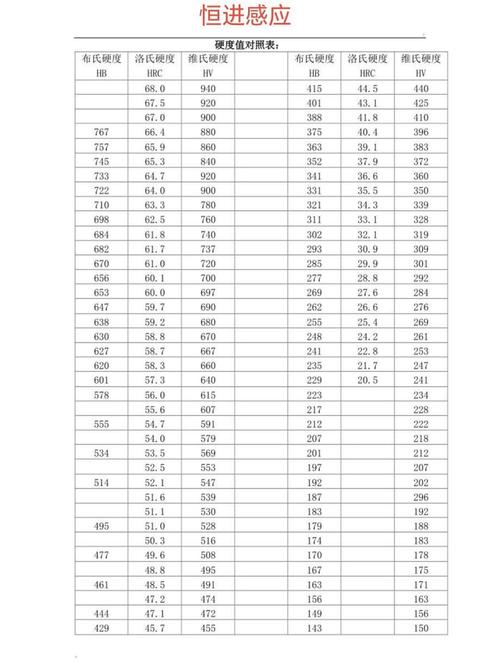

做了十几年制造，我总结出来，模具钢选型核心就是一句话：适合工况，不选最贵，也不选最便宜。 给你们整理几个常用场景的选型，直接用就行： ✅ 做普通ABS、PP塑料注塑模，批量在10万模以内：选P20预硬模具钢足够，性价比拉满，只要是正规大厂出的，用个五六年都没问题，没必要乱加钱上进口料。 ✅ 做添加30%以上玻璃纤维的工程塑料注塑：必须选含铬的耐磨模具钢，比如Cr12MoV或者8407模具钢，硬度控制在HRC48-52之间，兼顾韧性和耐磨性，寿命能比P20高两到三倍。 ✅ 做冷挤压、厚板冷冲模具：别贪便宜用45号钢，百分百崩，直接上SKD11或者DC51，热处理到位用几十万冲次没问题。 ❗ 做出口订单，客户要求环保达标：一定要选正规大厂的模具钢，索要材质证明，小厂的料杂质多，重金属超标，客户验厂过不了，亏都没地方哭。 不同工况模具钢硬度对应选型对照表 说实话，最近这三五年，国产模具钢的进步真的惊喜。之前很多高端一点的型号，全靠进口，价格贵还交期长，现在国内宝钢、抚顺这些大钢厂做出来的模具钢，品质和进口料差不了多少，价格能便宜三分之一到一半，很多之前用进口料的厂都转国产了。 问：那粉末冶金模具钢什么时候要用？普通生产需要升级吗？ 答：真没必要乱升级。粉末冶金模具钢的优点就是杂质少，硬度均匀，镜面抛光性能特别好，只有做光学镜头模具、高抛光透明件模具，或者要求寿命百万次以上的量产冲压模，才需要用。它的价格是普通模具钢的三四倍，普通量产件用这个，纯粹是把钱往水里扔。 不过话说回来，就算选对了料，也别掉以轻心。

加工热处理错了，好模具钢也白搭

加工热处理错了，好模具钢也白搭 我见过太多，买了十几万的好料，找小加工厂热处理，结果几千块省下来，十几万的料废了。 比如说，模具钢淬火之后，必须至少回两次火，把内部应力消干净。很多小厂为了省时间省电费，只回一次火，刚加工完看着没问题，用两三个月，内应力释放出来，模具直接变形开裂，找谁哭去？ 还有厚板切割下料，一定要留够足够的热处理变形余量，淬火完了再磨到设计尺寸。很多人觉得磨加工贵，下料直接下到尺寸，热处理完变形了，整套模具直接报废，那点磨加工的钱，连废料价格都不到。 现在很多厂都开始用预硬模具钢，这真的是最近几年行业的一个大变化。预硬模具钢钢厂出厂的时候就已经做好热处理了，买回来直接切割加工就行，省了时间不说，还能避免了热处理出错的风险，小批量开模真的太香了。 别不信，就这点，很多做了十几年模具的老师傅都容易忽略，总觉得自己热处理的才靠谱，其实现在正规钢厂的预硬工艺，稳定性比小厂自己做的好太多。 最后说句实在话，模具钢是模具的骨，骨头选不好，再巧的设计也白搭。别只盯着买料那点差价，算一算停产修模、报废重开的成本，就知道选对料才是真的省钱。
