我前年在北方某风电项目现场做技术支持，碰到过刚立起来三个月的塔筒，法兰位置的焊接结构直接裂了半圈，光返工就花了近两百万，工期拖了一个多月，各方都扯不完的皮。 真坑。

为什么现在焊接结构失效越来越受重视？

现在大型工业装备，大到风电塔筒、盾构机主机架，小到汽车底盘、压力容器，九成以上的承载结构都是焊接结构。对比传统的铆接和整体铸造，焊接结构用料省、生产快、强度能满足要求，早就成了工业制造的主流选择。

但硬币有另一面。焊接是局部加热熔化再冷却的工艺，整个过程中残余应力和热影响区晶粒劣化是天生自带的，就算你用最好的焊接设备、顶级焊丝，也没法完全消除，只能控制。之前行业里对这块不重视，很多项目出了问题，最后追根溯源，都是设计和工艺阶段给焊接结构埋了坑。

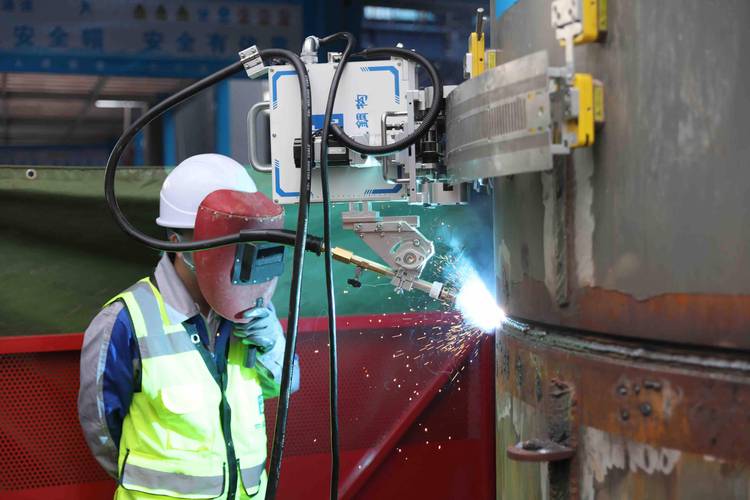

风电塔筒大型焊接结构现场探伤 问：很多刚入行的结构工程师都觉得，焊接不就是把两块钢拼起来吗？为什么焊接结构本身是一个独立的研究方向？ 答：你换个角度想。铸造锻造是整体成型，整块材料的应力分布相对均匀。焊接是把几十上百个零件拼起来，每一道焊缝焊接的时候，局部几千度，周边的母材都被烤变形，冷却的时候每个位置收缩率不一样，焊完整个构件内部就攒着一堆看不见的内应力。更别说焊缝里可能有气孔、夹渣、未焊透这些原生缺陷，随便一个缺陷在交变载荷下都是裂纹的源头。不是拼起来不掉就行，整个焊接结构从设计、下料、焊接到后处理、检测，全是需要抠的细节，哪里错了都不行。

最容易踩坑的三个焊接结构设计误区

干了十几年工业，我见过的低级错误真的数不胜数，整理了三个最常见的，几乎每个新手都会碰：

1. 焊缝越多越结实
   很多新手画图纸，生怕焊不牢，两个零件接触的地方全满焊，恨不得连缝隙都给你填上。说实话，多余的焊缝不仅多花钱多费工时，还会额外引入更多残余应力，反倒让整个焊接结构的抗疲劳性能下降，纯纯出力不讨好。
2. 焊缝交叉不避让
   我见过最离谱的设计，把承载主焊缝和次要焊缝直接做了十字交叉，连错开哪怕几公分都不肯。焊缝交叉的位置，应力集中系数直接是平滑焊缝的三倍以上，长期受交变载荷的话，不出三年肯定从交叉点开裂。
3. 厚板焊接不做分层坡口
   一百多毫米厚的钢板，要求全焊透，设计不给留分层坡口，让工人一遍焊完。你觉得可能吗？一遍焊完，焊缝一半深度都是气孔夹渣，无损探伤直接打回，返工的钱够开一百次坡口了。

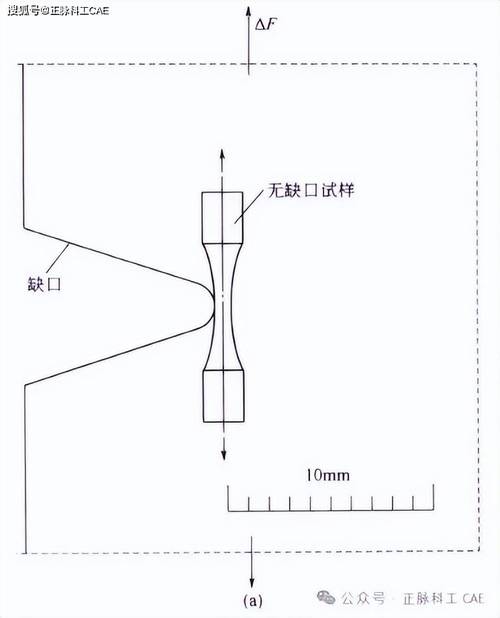

焊接结构交叉焊缝应力对比测试图 问：现在都普及机器人自动化焊接了，是不是就能把焊接结构的缺陷问题全解决了？ 答：哪有这么美的事。自动化焊接能解决人工操作带来的焊缝不一致、焊歪了、电流不对这些问题，但是解决不了设计带来的先天问题。你设计给个十字交叉焊缝，哪怕机器人焊得比镜子还平，应力就是堆在那个位置，该断还是断。更何况厚板多层自动焊，也得提前清层间渣，做层间温度控制，哪一步错了都出问题。说白了，自动化是帮人省力气提高一致性的，不是给设计错误擦屁股的，对吧？

当前工业界解决焊接结构隐患的最新实践

当前工业界解决焊接结构隐患的最新实践

这些年行业技术进步真的快，早就不是原来靠师傅经验瞎蒙的时代了，有几个新方法已经普及开了，效果真的好。

第一个就是焊前仿真优化。现在用有限元软件，提前就能把整个焊接结构的应力分布算出来，哪里会有应力集中，焊缝放在什么位置最安全，直接就能调。我去年做一个盾构机刀座的焊接结构，原来设计把主焊缝放在了主应力轴线上，仿真跑完挪了不到二十公分，整个结构的疲劳寿命直接翻了两倍还多，惊得我当时都感叹，早十年哪有这条件。

第二个就是新式的残余应力消除工艺。原来大型焊接结构都是自然时效，往场地上一放两三个月，等应力慢慢释放，占场地还拖工期。现在主流都用振动时效了，几个小时就能搞定，重要结构还能用豪克能应力消除，残余应力消除率能到八成以上，成本也没高多少。

还有焊接过程的实时监测，现在很多高端自动焊设备都带超声或者电弧传感，焊的时候就能实时发现里面的气孔缺陷，不用等焊完探伤才发现，省了好多返工的功夫。

💡 给做焊接结构设计的朋友提三个醒： ✅ 重要承载焊接结构，焊前一定要做工艺评定，别嫌麻烦，一次评定顶你现场改十次。 ❗ 厚板低温环境焊接，一定要做整体预热，别偷懒，北方冬天室外焊不预热，裂给你看都是轻的。 💡 千万别省无损检测的钱，关键位置的焊缝，该做超声做超声，该做射线做射线，千万级项目都投了，别省这点检测费，出了事哭都来不及。 不过话说回来，再先进的技术，再牛的仿真，都不如设计的时候多上点心，别踩那些一眼就能看出来的低级坑。焊接结构这东西，说难不难，说容易也不容易，全在细节里。
