很多人聊机械装配，张嘴就是螺栓、焊接、键连接，没人把过盈连接当回事。我前几年接了一个商用车传动系统的整改项目，整批三万件输出轮，压完路试三千公里，有17%出现了打滑，整批返工，直接损失小两百万。问题出在哪？就是工艺员把过盈量选错了0.02毫米。就0.02毫米。你敢信？

为什么高端制造越来越依赖过盈连接

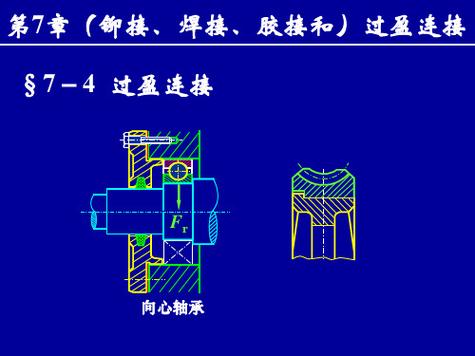

过盈连接的原理说起来简单：包容件的孔径比被包容件的轴径小，差值就是过盈量，装配后依靠材料的弹性变形产生抱紧力，用来传递扭矩和载荷。它最大的优势，就是不需要任何额外的连接件。没有键槽，没有螺纹，同轴度比任何其他连接方式都高，动平衡好，抗冲击抗振动性能拉满。 新能源车减速器输入轴过盈连接装配图 现在新能源车的高速减速器，要求输入轴转速做到15000转以上，键连接根本达不到动平衡要求，几乎全用过盈连接。还有风电主轴、高铁轮对、航空发动机涡轮盘，这些核心受力部件，清一色用的过盈连接。 问：过盈连接和键连接比，是不是成本要高很多？ 答：算总账真不是。普通低要求的传动，键连接开个槽就能装，单台成本确实低几分几毛钱，但高速重载高精度的场合，键槽本身就是应力集中点，还有间隙，跑起来晃，动平衡差，噪音大，用个两三年就松了，维护成本高得离谱。过盈连接一次装配成型，动平衡能做到G0.4级，跑十几万公里都不用调整，算全生命周期成本，反而比键连接低30%以上，很多工厂算过账的。

过盈连接最容易踩坑的三个隐形细节

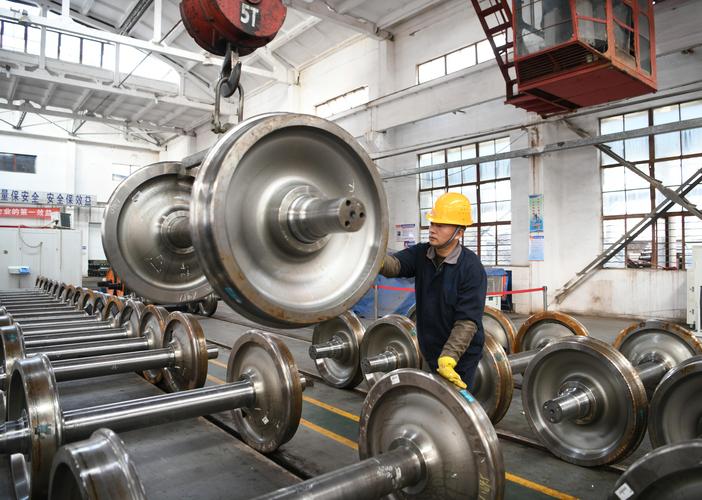

干了二十年工艺，我见过90%的过盈连接失效，都不是原理错了，是细节没抠到位。我给你掰扯最常见的三个： 💡 过盈量不是越大越牢，别乱套国标 很多新手工艺员拿到项目，直接查国标选过盈量，根本不考虑自己的工况和材料。我之前碰过一个东北风电项目，铝轴配钢毂，套了国标的过盈量，结果风场冬天零下四十度，铝的热胀冷缩系数是钢的两倍，低温下过盈量直接涨了0.05毫米，硬生生把铝轴涨裂了，整批报废。过盈量的计算，必须把工作温度变化、材料弹性模量、最大传力要求全算进去，国标只是参考，不是标准答案。 ❗ 表面粗糙度不是越光越好 很多人想当然，觉得接触面越光滑，贴合越好，抱紧力越大。实际上不对。过盈连接传力靠的是接触面的摩擦力，你粗糙度做到Ra0.2，微观下的凹凸被磨平了，摩擦力反而比Ra1.6低了近30%，稍微过载就打滑。但粗糙度太差也不行，Ra超过3.2，压装的时候会刮掉很多材料，实际有效过盈量直接降了一大截，照样滑。合适的粗糙度一般在Ra0.8到Ra1.6之间，根据不同材料调整，别乱改。 ✅ 装配工艺选错，再好的设计也白搭 小过盈量用冷压没问题，大过盈量你硬压，肯定会刮伤接触面，还会导致过盈量不均。现在主流的工艺，大尺寸大过盈量都用热装，加热包容件，利用热胀变大之后轻松套进去，冷却之后均匀抱紧，应力分布比冷压好太多。还有液压胀接，适合对中要求极高的薄壁件，也能实现可拆装。 高铁轮对车轴过盈连接热装配现场 问：过盈连接装配之后，还能拆下来重复用吗？ 答：传统的整体过盈连接拆的时候，一般都会破坏接触面，拆完就没法用了。但现在有专门的可拆式过盈连接结构，比如开口胀套式过盈连接，拆的时候松掉螺钉就能拿下来，重复拆装好几次，精度下降不会超过0.01毫米，适合需要经常换型的定制设备或者模具行业，已经用得很广泛了。

现在的过盈连接都有哪些新变化

现在的过盈连接都有哪些新变化 说实话，以前过盈连接全靠老装配师傅的经验，热装温度靠手测，压装力靠手感，现在早就不一样了。近两年国内高端制造领域，过盈连接的变化真的挺大。 首先就是数字化模拟，现在做工艺之前，先拿有限元跑一遍，整个过盈连接的应力分布、抱紧力、温度变化影响全都能算出来，不用像以前那样试个三五次，我上个月去国内头部车企的减速器车间看，他们用数字孪生模拟过盈连接，试装次数直接降了70%，开发周期缩了快一半。 然后就是复合工艺，航空发动机的涡轮盘，现在都是过盈连接加真空钎焊，既有过盈的抱紧力，又有钎焊的密封性，高温下不会松，可靠性比单一连接高太多。还有很多风电企业开始给主轴过盈连接装在线应力传感器，运行中随时监测过盈量的变化，提前预警失效，已经批量应用了。 不过话说回来，不管技术怎么变，核心的那些细节还是没变。选对过盈量，控制好粗糙度，选对装配工艺，这三点做好，基本就不会出大问题。很多厂砸几个亿上高端设备，结果工艺细节还是按十年前的老经验来，产品性能提不上去，真的挺可惜的。机械这行，从来都是细节决定成败，这么不起眼的过盈连接，恰恰就是最考验工艺功底的地方。
