去年深秋跑了一趟长三角的半导体产业带，从上海张江到无锡新吴，转了快十家厂，最大的感受就是——所有人都在聊光刻、聊制程，没人愿意多提一句封装。好像半导体卡脖子，就只有光刻机一件事。 不对。我亲眼见过一家设计公司，花了快两年做出来的7nm车规芯片，流片一次花掉三个亿，最后栽在封装良率上，差点撑不下去。

别只追光刻机，半导体封装的缺口比你想的大

一片12寸晶圆，光刻刻完、蚀刻完，测试完合格的芯片，第一步就是要从晶圆上切下来，然后接到对应的基板上，最后加上保护壳，这就是封装。

很多人觉得这就是个体力活，技术含量不高。事实呢？

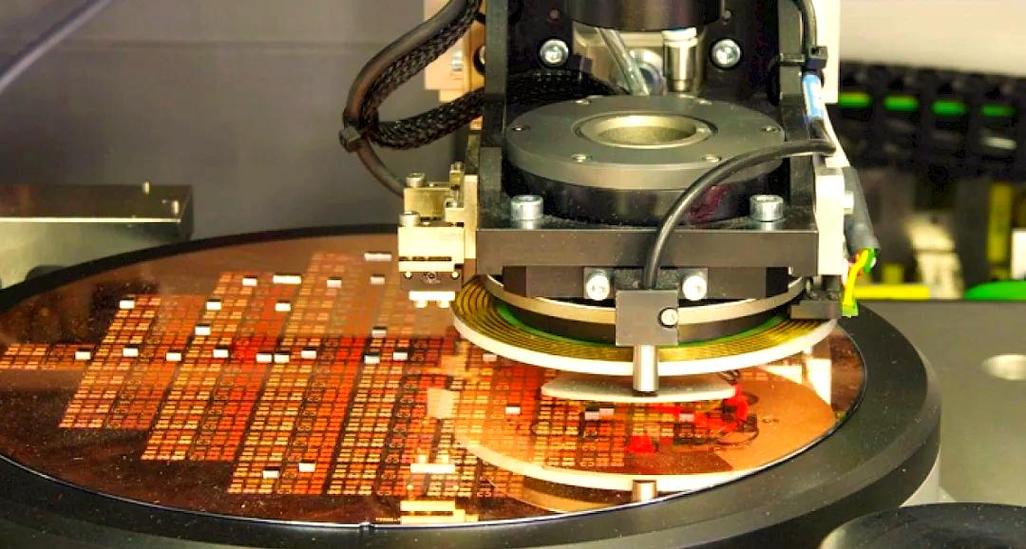

半导体先进封装晶圆级布线工业实拍图 问：普通人对半导体封装的印象就是「给芯片套个壳」，真的错了吗？ 答：大错特错。现在先进封装占半导体制造总成本的比例，早就超过30%，高端AI大算力芯片的封装成本甚至能占到总成本的一半。你想，3nm工艺做出来的计算芯片，每颗比指甲盖的十分之一还小，要连一千多个信号引脚，对位差一纳米都废了，这能叫套壳？ 说实话，现在摩尔定律往更先进制程走的成本已经高到离谱，业界提了五六年的「后摩尔时代」，核心增量全在封装。英伟达的H100，苹果的M3 Ultra，都是靠3D堆叠封装把多颗小芯片拼在一起，才拿到了远超过单颗大芯片的性能。没有先进封装，这些天价芯片根本做不出来。

国产半导体封装，现在走到哪一步了？

先给大家吃颗定心丸。中低端的消费电子半导体封装，我们早就搞定了，全球一半以上的普通封装产能都在中国，满产都赶不上订单，完全不用担心卡脖子。

缺口在哪？高端先进封装，还有车规、功率半导体的特种封装。

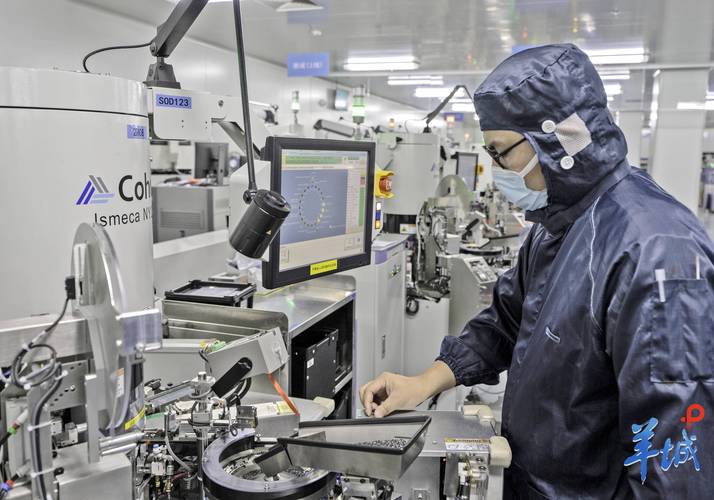

半导体封装高速键合机车间实拍图 问：先进封装对国产半导体自主化到底有多关键？ 答：说它是「临门一脚」一点都不夸张。现在国内做AI芯片、车规芯片的厂商，设计能力早就上来了，流片也能找本土晶圆厂做，最后就卡封装——高端封装需要的高精度键合机、激光对位系统，之前几乎全靠进口，交货周期要排一年多，价格还涨了三倍。这两年才有国产厂商做出来样机，良率还在慢慢磨。 不过话说回来，这两年的进展真的挺快。去年我接触到一家做封装设备的初创，团队都是从国内工业自动化厂挖出来的老人，硬生生把键合机的对位精度做到了2纳米以内，今年已经给国内三家头部封装厂送样测试了。 ❗ 这就是实实在在的突破。

工业端给半导体封装开出了新赛道

工业端给半导体封装开出了新赛道

很多人不知道，现在半导体封装最大的增量市场，根本不在消费电子，在工业和车规。

车规级的第三代半导体SiC器件，对封装的要求和消费电子完全不一样。SiC器件工作温度能到175℃，普通的塑料封装根本压不住散热，必须用新型的陶瓷衬底、共晶焊接工艺，才能保证十年不出问题。之前这块高端封装市场全被英飞凌、安森美占着，这两年国内已经有厂商把定制封装的良率提到了90%以上，硬生生抢下了好几个国内整车厂的定点订单。 💡

这就是我们的机会。海外大厂现在把所有资源都砸在消费电子的先进堆叠封装上，对工业、车规这些细分场景的定制封装需求根本不上心，我们刚好可以沉下来切进去，一点点把市场拿回来。

工业制造从来都是靠一个个细节堆出来的，半导体更是这样。别一提到半导体就只会喊光刻，多看看这些不起眼的下游环节，哪一个不是真金白银的机会？哪一个不需要我们沉下心磨个三五年？

接下来几年，你一定会看到越来越多国产半导体的突破，就来自这些被忽略的封装环节。等着看吧。✅
