集成电路封装技术：别小看这几毫米的“小盒子”
每次拆开电子设备，看到芯片上那块黑色的小方块，有人会以为这就是芯片本体。错了。那只是封装。真正经过纳米级雕刻的硅片，藏在里面可能连指甲盖大小都不到。
但就是这个小盒子，让芯片厂商和封测厂斗智斗勇了几十年。摩尔定律越走越慢，谁也没想到，救场的居然是曾经被视为“低端环节”的封装。
## 封装到底在干什么？
简单说，封装有三大任务：保护、连接、散热。但现在的先进封装，早就不是把芯片往基板上一贴、拉几条金线就完事儿了。
早期的封装，比如DIP（双列直插式封装），那真的是给芯片装个外壳，引脚多得跟蜈蚣似的，还得人工插到插座里。记得我当年刚入行时，看老师傅拿着一把烙铁焊那种芯片，手一抖就容易短路。现在再去看，简直像看考古现场。
今天的主流是BGA（球栅阵列封装）和QFN（方形扁平无引脚封装）。芯片底部全是小锡球，一加热，自动对准焊盘，精准得像魔术。不过，这些在先进封装面前，也就是个入门水平。

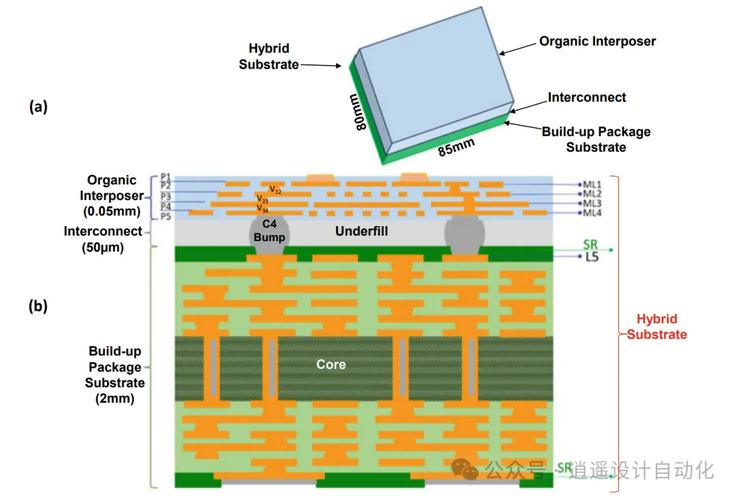

集成电路BGA封装截面结构示意图
## 先进封装：摩尔定律的续命丹
说实话，7nm、5nm、3nm，听起来很猛对吧？但每往前走一步，研发费用和制造难度都呈指数级上升。台积电一颗3nm芯片的光罩费用，听说已经超过一亿美元，这还没算良率损失。所以，业界的眼神都开始往封装上瞄。
Chiplet（小芯片）概念就是这么火起来的。与其硬造一颗巨大的单芯片，不如把不同功能的小芯片——比如CPU、GPU、内存控制器——分别做在不同工艺下，再用先进封装把它们像拼乐高一样拼在一起。好，问题来了：怎么拼？
最先跑出来的是台积电的CoWoS（基板上芯片）。简单说，就是把逻辑芯片和存储芯片放在一块硅中介层（Silicon Interposer）上，再一起坐在基板上。硅中介层上布满了密密麻麻的微凸点和硅通孔（TSV），垂直导电，信号传输距离大大缩短。HBM（高带宽内存）能取得今天的位置，CoWoS功不可没。
但是，CoWoS工艺复杂，产能紧张，价格贵得吓人。动不动就几千美元的载板成本，不是谁都玩得起的。于是，扇出型封装（Fan-Out）也开始冒头。说白了，就是把芯片重新埋进一块塑封料里，再在表面重新布线（RDL）。这样能做到更薄、更灵活，还能整合无源器件。
❗但请注意，没有一种封装是万能的。Chiplet的收益极大依赖片间互连密度，如果封装工艺跟不上，性能可能还不如单片集成。
## 从“封装”到“系统集成”：角色彻底变了
过去，封装厂就是芯片设计的“下游外包工”。设计公司画好图，交给晶圆厂制造，再扔给封测厂做后端。现在可好，封装已经从头到尾地参与了芯片架构设计。
为什么？因为功耗、带宽、信号完整性这些性能瓶颈，已经有一部分由互连和封装决定。比如AMD的EPYC服务器芯片，就是使用Chiplet策略，把多颗小芯片用Infinity Fabric总线连起来，然后通过高密度封装实现低延迟互连。这里面的设计决策，牵扯到布线层、电源完整性、热机械应力——全都是封装的活儿。
散热也是个大问题。几百瓦的芯片，热流密度比核反应堆表面还高（夸张一点说）。传统的风冷加散热片已经压不住了。所以封装里开始集成微流道、均热板、甚至嵌入式相变材料。换句话说，封装已经成了一门热力学艺术。
💡更激进的方案是“芯粒三维垂直堆叠”。直接利用TSV把两块芯片面对面地叠起来，缩短互连长度到几十微米。目前，光互连也出现了，在封装内部做光子波导，让信号在光里传送——这已经不是传统意义上的电子封装了。
## 问题来了：良率、成本、生态
先进封装听着很美，可实际上呢？
先说良率。一颗大型芯片，哪怕缺陷密度只有每平方厘米零点几个，面积越大，良率越低。而Chiplet的优势就在于，把大芯片切成小片，单片良率高啊。但拆开之后，封装和测试就成了最大的后道工序。高密度互连的焊接点数量上万，任何一个微凸点虚焊，整颗芯片就废了。
然后是成本。设备贵、材料贵（比如优质载板）、工艺复杂，而且经验曲线还没拉平。台积电和英特尔在先进封装上投入的研发经费，都是以百亿美元计的。这可不是小打小闹。
再有一个生态问题。目前不同厂商的Chiplet怎么互操作？接口标准还没统一。UCIe（通用芯粒互连标准）出来了，但落地还早。万一你的CPU核心是A家，I/O是B家，它们之间的通信协议能不能对上？物理尺寸和间距是否一致？这些都要靠产业联盟去推动。
## 问与答：帮你解开几个疑惑
**问：先进封装直接决定芯片性能吗？**
答：不完全是。但它的重要性已经贴近晶体管工艺本身。你在手机上能玩大型游戏、跑大模型，靠的不只是GPU的算力，还有HBM的带宽。而带宽恰恰是由先进封装来实现的。所以，封装决定了系统级性能天花板。
**问：小公司玩得起Chiplet吗？**
答：别想了，除非走轻量级路线。Chiplet的初期工程成本极高，需要大量仿真、测试和流片验证。小公司最现实的做法是使用成熟的扇出封装，或者直接买别人做好的Chiplet模块，别自己造轮子。
半导体晶圆级扇出封装RDL再布线层示意图
## 未来三年，封装还会怎么变？
我个人觉得，两件事会让封装彻底告别“配角”地位。
一是玻璃基板。当前有机载板在翘曲、尺寸稳定性上都有局限，玻璃基板电气性能更好、热膨胀系数可调，而且可以做更精细的线宽线距。英特尔已经率先展示了一些玻璃基板样品，虽然离量产还远，但方向已经很清楚。
二是融合嵌入式互连。也就是说，不再把芯片“贴”在基板上，而是直接把芯片埋进基板内部，像地层一样一层层堆叠起来。这样寄生电感降到极低，信号速度极快——当然，散热和维修也几乎不可能了。
话说回来，封装工程里的坑远比想象的多。有时候从仿真数据上看很完美的方案，一到实际量产就各种歪楼。比如，芯片和基板热膨胀系数不匹配，翘曲量超过几微米，整批产品就报废了。这种问题，我见得太多了。
但这就是工业的魅力——你永远在跟物理极限和材料缺陷较劲。
## 最后，我想说（但不是总结）
没有封装，再牛的芯片也就是片碎玻璃。
今天的集成电路，早已不再是那个“设计+制造”的二维游戏。封装正在变成系统架构的核心维度。如果你还在用老眼光看封测厂，还以为他们只是拿点焊枪的，那你就彻底落伍了。
今后，设计工程师必须懂封装，封装工程师必须懂系统。跨界，才是吃这碗饭的生存之道。
好了，就说这么多。如果你也在做芯片相关的工作，多花点时间在封装上吧——这绝对是性价比最高的学习了。✅
