咱们做工业的人，一聊半导体，眼睛就盯着光刻机。ASML那玩意儿确实神，但说实话，刻蚀才是真正决定芯片能不能用的那个“刀手”。你光刻把图形画上去，刻蚀把不要的料去掉，去的干不干净、准不准，直接决定良率。今天不扯大道理，就聊聊刻蚀设备这东西的实际门道。

刻蚀分两种，湿法跟干法。湿法就是拿化学药液泡，简单粗暴，但控制不了线宽，现在主流全是干法等离子体刻蚀——说白了，用气体在电场里变成带电离子，物理轰击加化学反应，把材料一层层“啃”下来。

一、等离子体刻蚀到底是怎么工作的？

你可能觉得这玩意高大上，其实底层逻辑就跟砂纸打磨差不多。不过，这张“砂纸”的颗粒大小你得能控制到原子级。腔体里通入CF4、SF6这类含氟气体，射频电源一打，气体分解成离子、自由基。离子垂直加速去砸晶圆表面，这叫物理轰击；自由基跟材料反应生成挥发性气体被抽走，这叫化学腐蚀。两者配合，才能把氧化硅、氮化硅这类硬骨头啃动。

但麻烦在于——你不能光顾着“啃”，还得啃出垂直的侧壁。如果离子轰击的角度偏了，或者反应太猛，底下的膜层就被钻了“侧蚀”。这就是为什么刻蚀机内部要设计复杂的静电吸盘、聚焦环，甚至调节腔体压力的每个细节。

有个常见的坑，很多新手工程师容易栽跟头：刻蚀速率跟選択比（选择比）永远在天平两端晃。你想要快，选择比就掉；你想保住底层薄膜，速率就慢。越先进的制程，这个平衡越难拿捏。

所以你看，设备厂商拼的不是“能不能刻”，而是“刻得有多准”。这玩意跟车床精加工一个道理——刀具磨损了，加工精度就崩了。刻蚀机里的电极、腔体壁就是“刀具”，它们被等离子体“磨损”后产生的颗粒，简直是良率杀手。

问：为什么先进的干法刻蚀机那么贵？贵在什么地方？

答：价格一台几百万美元很正常。贵在三大块：一是射频电源系统，要能快速精确地控制功率脉冲，频率高达几十兆赫兹；二是末端检测设备，比如发射光谱仪（OES），实时监控反应进程，一旦到达终点立马停，依赖算法；三是静电吸盘和温控系统，温度均匀性得做到±0.5℃以内，还要耐等离子体腐蚀。另外，整个腔体用高端铝材或者石英，加工精度极高，表面处理工艺复杂。说实话，光刻机卖的是光学系统，刻蚀机卖的就是这套精密的“手感和反应控制能力”。

二、从65nm到3nm，刻蚀设备的压力有多大？

先进制程走到3nm，FinFET、GAA这些结构都是往空间里堆出来的。你想想，鳍片之间的沟槽，深宽比高得吓人，好几层膜堆在一起，你刻完顶层，底层不能损伤一丝一毫。这就像用激光手术刀在头发丝上雕花，还得避开血管。

目前主流的做法是“原子层刻蚀”（ALE），把刻蚀过程分成“吸附-反应-抽走”三个半步，每步只刻掉一层原子。虽然速度慢，但精准到极致。设备厂商像Lam Research、东京电子，都在ALE上下了重注。

不过话说回来，3nm以下，存储行业比逻辑走得还快。3D NAND堆叠到200层以上，高深宽比刻蚀（比如深宽比大于50:1）就是生死线。这时候用传统CCP刻蚀机已经扛不住了，得用脉冲调制等离子体，或者混合腔体设计。有家厂子用上了自对准多重图形化（SAMP），更是把刻蚀的精准度推向了物理极限。

三、国产刻蚀设备现在能打吗？

三、国产刻蚀设备现在能打吗？

聊到这儿，就必须泼一盆冷水。国产刻蚀设备这些年进步确实快，中微公司、北方华创都有量产机型，但是，核心零部件——特别是射频电源和气体质量流量计，还是依赖进口。你说气不气？精度水平上，成熟制程（28nm以上）已经能用，但先进制程的良率跟国际巨头还是有差距。

我自己接触过几台国产机台，机械结构和气路设计的思路都不差，但软件算法和工艺数据库积累是硬伤。刻蚀工艺是“试”出来的，得靠海量实验数据喂出来，这需要时间。所以咱们得理性看待，不能吹也不能黑。

问：设备国产化卡脖子最严重的是不是光刻机？有没有不输国外的环节？

答：光刻最卡，这是事实。但刻蚀领域，国产化率已经相当高了，中微的CCP刻蚀机在全球量产线上都有一定份额。尤其部分后道封装刻蚀设备，跟国外差距很小。困难的主要是射频电源的国产替代，还有就是腔体内部的精密石英件和硅电极，目前高端材料还是得靠进口。简单说，刻蚀设备是国产半导体设备里最有希望突破的一环，但“最有希望”不等于“已经赢了”。

四、维护和工艺调试：比买设备更头疼

四、维护和工艺调试：比买设备更头疼

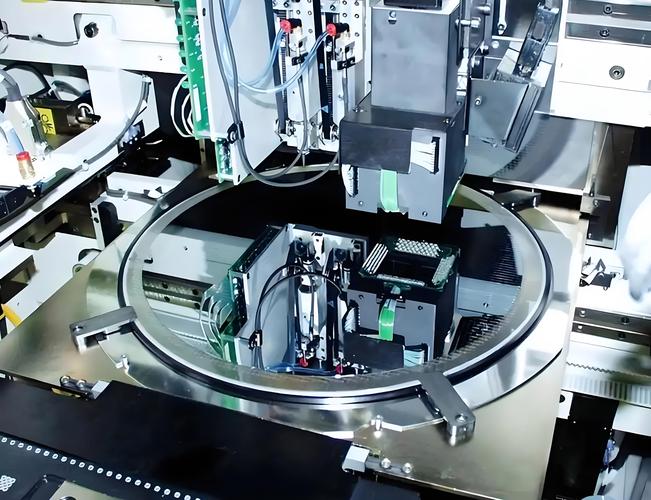

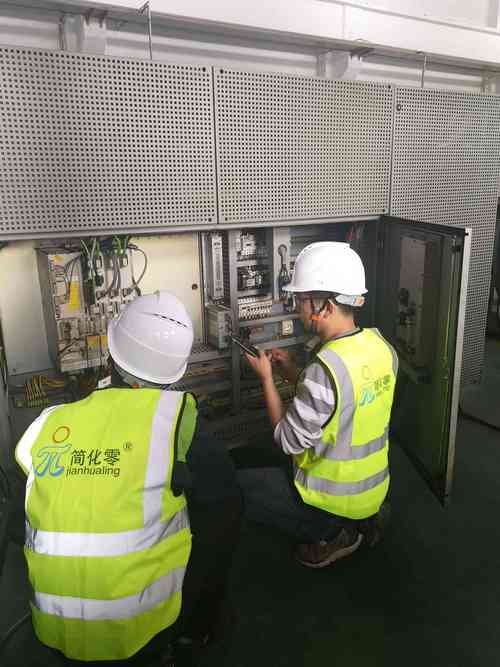

很多厂子设备买回来，真正烦的是日常维护。等离子体腔体要定期保养，清理聚合物沉积物。你的维护周期定多久？耗材寿命怎么算？腔室老化曲线怎么建模？这些都是经验学。

我见过有些厂，为了省成本，把维护周期拉长，结果良率断崖式下跌，最后算总账还是亏了。刻蚀设备就像精密机床，该换的备件不换，光洁度和均匀性就崩了。这也是为什么设备厂商现在都在推远程诊断和预测性维护，用传感器数据来预判故障。

另外，工艺转移是个大坑。一套在研发线上跑得飞起的刻蚀配方，搬到量产线上，气体流量、温度、压力全都要重新调。有没有用相同硬件？腔体使用年限不同，结果都不一样。所以，每个刻蚀工程师电脑里都有一堆“玄学”参数表——别笑，这真的只能靠试错积累。

最后说两句掏心窝的话。半导体行业现在确实热门，但热的是资本，不是技术。想搞刻蚀的人，得沉下心来啃物理化学基础，别指望说几句AI就能把等离子体搞定。设备也好，工艺也罢，都是毫厘之间的功夫。

干这行，越干越敬畏。真心希望国产设备能在射频电源和末端检测上多做文章——那才是刻蚀真正的命门。
