做注塑这行的，谁没被几个塑料件坑过？明明图纸没问题，原料牌号没换，可产品就是开裂、缩水、翘曲。最后查来查去，问题往往出在最基础的选材和工艺匹配上。

今天不整那些教科书式的理论，就结合这几年在车间看到的真实情况，聊聊塑料注塑里最容易翻车的几个环节。

一、选材料只看强度？太天真了

好多人选塑料，上来就问：抗拉多少？冲击多高？拜托，塑料不是金属，性能不是单一指标。强度高不代表能用。

比如PA66，强度确实高，耐磨也好，可它吸水性强，尺寸不稳定。你一个精密齿轮用PA66，没做调湿处理，装配完过几天就卡死。还有PC，透光率好，冲击也牛，但内应力大，一喷漆就开裂。我自己就见过一批外壳，喷漆后全部报废，就是因为选PC没退火。

✅ 所以选材第一步：先搞清楚你零件的工作环境。温度、湿度、接触的化学介质、受力方式、是否户外照射。这些比强度数字重要多了。

💡 一个小建议：用材料数据库软件做初步筛选，比如CAMPUS或IDES，但最终一定要通过自家模具做实际试模验证。

二、注塑参数不是玄学，是数学

经常看到老师傅调机全靠手感，螺杆转几圈，射胶压力加两格。结果今天能生产，明天又不行了。

说白了，熔体温度、模具温度、注射速度、保压压力、背压，每一个参数都有它的物理意义。保压时间不够，缩痕就冒出来；保压太高，内应力又大。

关键因素：

• 熔体温度：直接影响流动性，也要看材料分解温度。
• 模具温度：决定了结晶度和表面质量。
• 注射速度：影响剪切生热和熔接线强度，尤其是玻纤增强材料。

现在有些高端注塑机装上在线粘度传感器，实时测熔体状态，说真的，比凭经验靠谱太多了。既然钱都花了，干嘛不把数据记录下来？

注塑机熔体压力传感器安装示意图

三、模具设计缺陷，后面补都是白搭

三、模具设计缺陷，后面补都是白搭

很多产品出问题，根子就在模具上。比如浇口太小，导致剪切过热材料分解；冷却水道布局不合理，产品收缩不均翘曲；顶出位置没算好，产品顶白变形。

所以我常跟结构设计师说，开模前一定要做模流分析，别省那几千块钱。Moldflow已经是标配了，但有些小厂还是嫌麻烦，等到试模了再改，费用翻几倍不说，交期也耽误了。

问：产品总是出现缩痕，怎么调都调不好，到底哪里出问题了？

答：缩痕的本质是局部收缩没有足够的熔体补充。先看保压压力和保压时间是否足够，再看浇口周围有没有过早冻结。如果都搞了还是不行，那就是模具浇口位置或尺寸设计不合理，或者产品壁厚太厚，需要改结构或者重新布置冷却系统。

四、回收料使用，别太贪心

现在提倡环保，塑料回收是趋势。但汽车、电子这些领域，回收料真的不能乱用。

回收料的性能衰减不是线性的，你不知道它经过多少次热历史，分子量下降多少，杂质含量多少。比如做水管，用回收PP就有风险，长期静液压强度可能不达标。

✅ 我建议：如果是结构件，回收料添加比例控制在20%以内，而且要做冲击、熔指测试。新料和回收料最好用同一家供应商，稳定追溯。

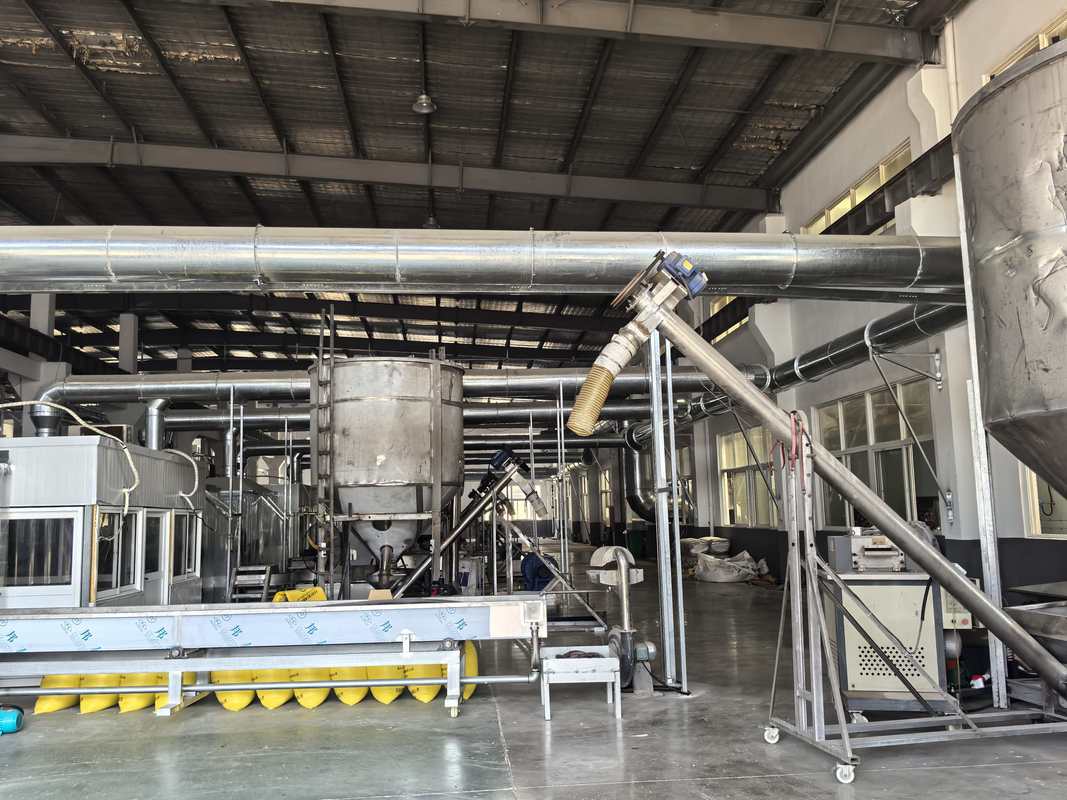

塑料回收料分选生产线实拍图

五、快速了解几种常用塑料的脾气

这里不列表格了，直接说人话：

• PP：便宜、耐弯折，但强度一般，低温脆。
• ABS：综合性能好，电镀的料，但耐候性差点。
• PA：耐磨、耐油，但吸水问题必须考虑。
• PC：透明、抗冲击，但内应力让人头疼。
• POM：自润滑性极好，做齿轮很好，但容易热分解出甲醛。

六、别忘了干燥这个细节

还有一点，很多人不当回事：干燥。PA、PC、PET这些吸湿材料不干燥，产品表面银丝、气泡，力学性能下降。但车间里就是有人图方便，桶一开直接上机。

问：怎么判断材料干燥够不够？

答：最准的是用露点仪测干燥机出来的空气露点，比如-40℃以下才算合格。没有仪器的话，可以用手指掐一下料粒，如果感觉发脆，没那么软，大致可以；但最靠谱的还是看产品表面有没有银丝。要严格按材料厂商推荐的干燥温度和时间来。

说真的，这些事儿没有一条是高科技，就是认真做。但正因为太基础，最容易被忽略。

最后再提醒一句：塑料这玩意儿，每一批次都有差异，你换了供应商或者换了牌号，所有参数必须重新验证。别靠着经验走天下，记录数据、分析数据，这才是现代制造业该有的态度。
