说实话，在工业现场混了十几年，玻璃是我见过最“矫情”的材料。你说它硬度高吧，一粒砂就能刮花；你说它脆吧，钢化之后又扛得住冲击。可偏偏这么个玩意儿，从熔融到成型，每一道工序都在跟温度和时间较劲。今天不聊窑炉怎么烧，就聊聊玻璃出了锡槽之后的那几十米——退火、钢化、切裁，这些环节里，藏着多少你看不见的门道。

退火：给玻璃“降火气”

玻璃在锡槽里成型时，表面和内部的冷却速度不一样，于是内部就憋着一股“火气”——我们叫内应力。这股劲要是没消掉，玻璃自己就裂了。所以浮法线出来后，玻璃必须进退火窑，用缓慢降温的过程，让内部应力自然释放。这个降温曲线不是随便画的，每种玻璃成分都有自己的脾气。有些厂为了赶产量，把退火段缩短，结果切裁时炸片率飙升，得不偿失。

我记得前几年去一家玻璃厂，他们的退火窑刚做过智能化改造。窑内密密麻麻布了上百个测温点，数据实时传到控制系统，自动调节各个区的加热功率。技术员跟我打趣说，以前是老师傅掐表看，现在电脑比人还机灵。真的，当时那个控制精度，正负1℃，确实牛。

不过话说回来，设备再智能，还是得懂原理。💡退火的核心，说白了就是在玻璃的“转变温度区间”附近慢下来，让它内部的分子结构排舒服了。

玻璃退火窑加热区温度分布曲线图

切裁：一刀下去见真章

退火之后，玻璃原片就可以加工了。第一步是切裁。很多人以为切裁就是拿玻璃刀划一下，掰开完事。实际上，现代切割机早就不是那么回事了。电脑排样、自动定位、刀轮压力控制，一条线下来，几千平米原片能省出不少料。但有意思的是，最关键的环节依然是刀轮。❗刀轮角度差一度，划出来的断裂痕就偏，掰边时直接崩碴。有经验的老师傅听切割的声音就知道压力合不合适，这种手感，机器一时半会儿还真学不来。

切完的玻璃边缘会有微裂纹，如果不处理，强度和热稳定性都受影响。所以磨边工序得跟上。现在流行全自动四边磨边机，粗糙度控制在0.1mm以内，效率还高。我参观过一条磨边线，玻璃进来，出口就是光洁的成品边缘，那感觉，确实解压。

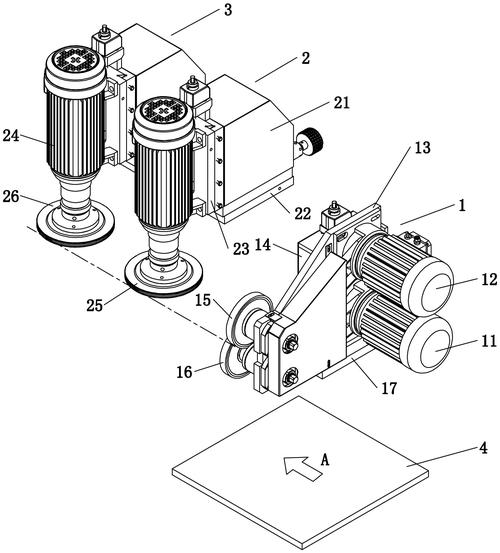

玻璃四边磨边机磨头结构图

钢化：从易碎到坚韧的蜕变

钢化：从易碎到坚韧的蜕变

玻璃要成为安全玻璃，通常得走钢化这道关。钢化的原理其实很简单：加热到620℃左右，然后急速冷却。但操作起来，每一步都是坑。温度过头了，玻璃会变形；风速不均，应力一大一小，碎起来就是大块尖角，反而更危险。

有一次在车间看到工人调整风栅，那叫一个细致。手里拿着测风仪，在风栅里来回走，一点一点调，生怕漏掉一个喷嘴。我跟他说，这活儿累吧？他抬眼看了我一眼：“累倒是小事，就怕应力不均，玻璃在门上自爆，那就真出大事了。”

确实，钢化玻璃自爆这件事，一直是行业里躲不开的痛点。原因很多，但最常见的还是硫化镍杂质。原片里混进一粒，钢化后相变析出，体积变化，在内部留下长期的应力集中源。谁也不知道它什么时候发作，可能几个月，可能几年。所以现在很多项目都要求做均质处理，也就是热浸测试，让有问题的玻璃提前“自爆”在工厂里，而不是在用户家里。✅ 对于安全玻璃，均质处理是降低自爆风险的有效手段。

问：钢化玻璃碎了是不是都很安全？答：不一定。合格的钢化玻璃碎片是颗粒状，没有尖锐大块。但前提是应力均匀。如果工艺控制不好，可能会出现大尖角碎片，那就起不到安全效果了。所以买钢化玻璃，一定得认准3C认证和碎片状态检测。

问：网上有人说钢化玻璃会自爆，是不是真的？答：真的，但概率很低。主要原因是杂质和应力不均匀，或者边部损伤。均质处理可以大幅降低自爆概率，但不能完全杜绝。另外，安装时的紧固件力过大也会导致爆裂。

除了安全性能，钢化后的玻璃还有一个特点是不能再切裁、打孔。所以深加工的顺序必须是先切割后钢化。很多外行脑洞大开，想先钢化再改尺寸，结果只能浪费一块玻璃。

对了，现在钢化炉也越来越智能了。风栅风压可以实时监测并反馈调节，还能根据玻璃尺寸自动匹配风压曲线。我记得有家厂商的宣传语是“每一块玻璃都有专属的冷却曲线”。听着玄乎，其实背后就是数字孪生技术在工业端的落地。

最后再说点什么呢？玻璃这个行业，看着传统，其实智能制造的东西一样不少。从退火窑的温控，到切割机的优化排样，再到钢化炉的在线检测，数字化正在渗透到每个角落。如果你也跟玻璃打交道，记住一点：尊重工艺，别贪快。毕竟，慢工出细活，放在这里永远是真理。
