销连接，机械里最不起眼的命门？——聊聊定位销的那些事
干机械这行久了，你会发现一个特尴尬的事——那些看起来越简单的部件，越容易出幺蛾子。销连接？不就是一根铁棍子插进孔里嘛。可就是这根铁棍子，能让整条产线停下来，让你半夜从床上爬起来赶去车间。
说实话，我自己就栽过跟头。一台机床的定位销松了，愣是没察觉，结果加工出来的零件全部偏了0.2毫米——那批活全废。钱还是小事，甲方指着鼻子骂的滋味，真不好受。
销连接，凭啥能扛得住整台设备？

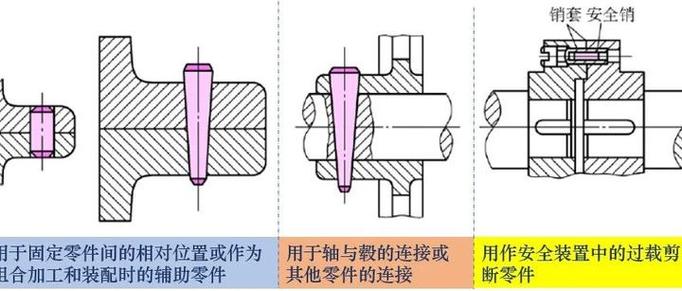

销连接这玩意儿，本质上就是靠销子与被连接件的配合来定位或承受载荷的。你翻机械设计手册，光类型就一堆：圆柱销、圆锥销、开口销、槽销、弹性圆柱销……还有各种花哨的变形。它们有个共同点：小身材、大作用。
圆柱销靠过盈配合，装进去就不想拆；圆锥销1:50的锥度，拆装方便；开口销防松，是保险丝的角色。💡 关键你得选对，别指望一根销子干所有活。
但真正让人头疼的不是选型，而是加工和装配的精度。你设计得再好，孔打歪了，装配时硬砸进去，销子变形，定位精度直接报废。这事儿在年轻工程师身上尤其常见。
比如你做一个夹具，需要在两块钢板之间定位。你图纸上标了个φ6的销孔，结果钳工师傅直接用钻头钻，没铰。装销子的时候，销子倒是进去了，但是过盈量不够，摇摇晃晃。你说这夹具能好用吗？肯定跑偏。后来换成铰刀铰一刀，再压装，立马就稳了。
机械加工现场圆柱销过盈装配操作图
记住：销连接的灵魂是过盈配合的过盈量，而不是销子本身有多硬。 过盈量太小，松动；过盈量太大，胀裂孔壁。这里有个经验值：普通定位销，直径6mm的孔，过盈量在0.005~0.01mm比较合适。这个数不是拍脑袋定的，是查过手册的。
销子选型，比你想的更有讲究
销子选型，比你想的更有讲究
选销和选对象一样，不合适就是找罪受。怎么选？先看你要干嘛。如果只是定位，两个零件要反复拆卸，那圆锥销是首选，配合铰刀铰出来的锥孔，装进去敲紧，定位的重复精度能到0.01mm以内。✅ 这个我有实际经验。
如果是承受剪切载荷，那就得用圆柱销了，注意别让销子太细，否则剪断的销子会让你清理到怀疑人生。那你得算一下剪切应力，公式很简单：τ = F/A，A是销子的截面积。但很多工程师图省事，直接凭惯性取粗一点。粗一点倒是安全，不过孔开大了，结构尺寸就大了，有时候还干涉。唉，设计这事，总是在权衡。
还有那种槽销，就是销子表面有纵向沟槽的，压入后靠弹性锁紧，抗震性能好，适合振动工况。不过话说回来，你真的需要吗？别被供应商忽悠，很多场合普通圆柱销加个防松结构就足够了。
装配现场：那些让你血压升高的瞬间
你在车间里肯定见过这样的场景：老师傅拿着锤子，对着销子就是一顿暴力输出。咚咚咚——销子是进去了，孔也被啃掉一圈毛刺。下次拆卸，呵呵，只能用电钻暴力拆除。
正确的方式呢？首先，孔要铰，别用钻头直接打。钻头的公差太大，铰刀才能保证圆柱度和表面粗糙度。其次，压装要用压力机，或者至少用铜棒垫着敲，力度要均匀。
还有个大坑：销子的材质和热处理。你图便宜买了没热处理的45钢销子，结果装配时直接压弯。那是真的尴尬。⚠️ 正规的定位销至少要淬火到HRC50以上，表面磨削，才能保证硬的耐磨。

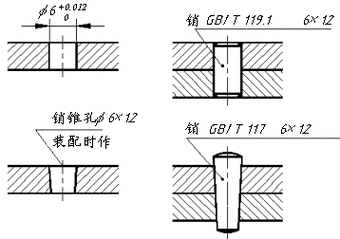

铰孔后圆锥销装配工艺示意图
说到拆卸，圆锥销这货有个优点：从细端顶一下就出来了。但要是你装了防松螺母，或者销尾翻边了，那就慢慢折腾吧。所以设计的时候，一定要考虑拆卸空间——你能想象为了拆一个销子，把整个齿轮箱大卸八块的心情吗？
关于销连接，你八成会问这几个问题
关于销连接，你八成会问这几个问题
既然写到这里，我就把常被问的问题整理一下，都是实战中的血泪啊。
问：销连接和螺栓连接到底怎么选？ 答：螺栓连接适合需要承受大的轴向拉力、需要频繁拆卸的场合；销连接主要用来定位和承受剪切力。如果既要定位又要锁紧，那就销子+螺栓组合。别为了省事，该用销子定位的地方用螺栓代替，那样定位精度很快就会失效。
问：销孔加工后到底要不要铰？铰削余量留多少合适？ 答：除非是要求不高的普通固定销，否则一定要铰。铰削余量一般留0.2~0.3mm（直径方向），具体看孔径大小。铰出来表面粗糙度Ra1.6以下最好。别舍不得那一下铰孔的时间，它换来的精度和销子寿命是值得的。
另外有件事提醒一下：装配销子时最好涂一层薄薄的润滑油，不是为了让销子滑进孔里，而是防止销子在压入过程中因干摩擦而咬死。别问我怎么知道的——咬死的销子，你砸半天不动，那滋味……好吧。
智能化时代，销连接过时了吗？
智能化时代，销连接过时了吗？
有人会问：现在都有了一堆快速定位机构，销连接是不是过时了？我不这么认为。自动化装配、机器人换人，但定位销依旧是机械手抓取和工件夹持的基准。你去看看那些先进的生产线，气动夹爪上照样有定位销，只是变成了弹性伸缩式的。
甚至那些精密的模组化夹具，采用的都是锥销+套筒的方式，保证快速换模的重复精度。所以说，销连接不是过时，而是在进化。但核心的设计逻辑——配合精度、耐磨性、可维修性——从来没变过。
话说到这儿，我想你心里应该有数了。销连接这东西，看着不起眼，用好了能让你省掉无数麻烦。下次在图纸上看到销孔，多花一分钟想想公差和工艺，别等装不上才后悔。工科人是踩着坑长大的，但有些坑，咱能避就避吧。
