说实话，干了二十年热处理，我见过太多人把感应加热想得太玄乎。也见过太多老师傅——包括我自己——在它面前栽过跟头。这东西不是通上电就完事儿的，它像个有脾气的猛兽。你得摸准它的脉，它才给你干出漂亮的活儿。

先讲个我早年经历的事吧。厂里接了个急单，直径不小的轴类零件，要求表面淬硬层深度稳定在1.5到2毫米。当时用的还是老式电子管震荡，调参数全靠耳朵听——没错，听那个吱吱的尖叫声。老师傅一听就知道耦合好不好，加热温度大概什么样，那真是门手艺。可现在呢？全数字控制了，反而很多人不会“听”了。

为什么我要聊这个？因为感应加热的核心，从来不是设备多贵，而是你对电流透入深度和热传导时间的控制。

你可能觉得我在说教科书。但真的不是。你想想，同样一个淬火圈，间距大了，表面温度上去了，心部才刚热；功率大了，表面过热甚至熔化，结果开裂。这种事儿我见得太多了。唉。

所以今天，我想抛开那些官话套话，就着咱们车间的实际，聊点我对感应加热的真话。

一、感应加热的“脾气”是怎么来的？

它的原理其实很直白——电磁感应。交流电通过线圈，产生交变磁场，然后这个磁场在工件表面感应出涡流，涡流生热。但你千万别被“简单”两个字骗了。

这里有几个参数，老工程师都知道，但新入行的往往忽略：

• 频率：决定了加热深度。频率高，透入浅，适合表面淬火；频率低，穿透深，适合透热和锻造加热。
• 功率密度：单位面积上的能量。高了，表面瞬间烧化；低了，热量传进去，硬化层过深。
• 间隙与耦合：感应器到工件的距离。这玩意儿直接影响能量传输效率，还是个非线性关系。
• 时间：加热时间的控制往往比功率更狡猾。因为热传导是在工件内部持续发生的，你停掉电源，热量还会继续往里跑。

真邪门，对吧？就像你炒菜，火太大了，表面焦了里头还是生的。当然，感应加热没这么简单，但道理相通。

感应加热集肤效应电流分布示意图

而且你得知道，集肤效应是感应加热的核心依据。电流只在表层流动，这就解释了为什么它能做到精准的表面淬火。但反过来，你想加热一个大厚件整体透热，就不得不降低频率，让涡流能往深处走。频率和材料透磁深度之间的权衡，永远是工程师的噩梦和乐趣。

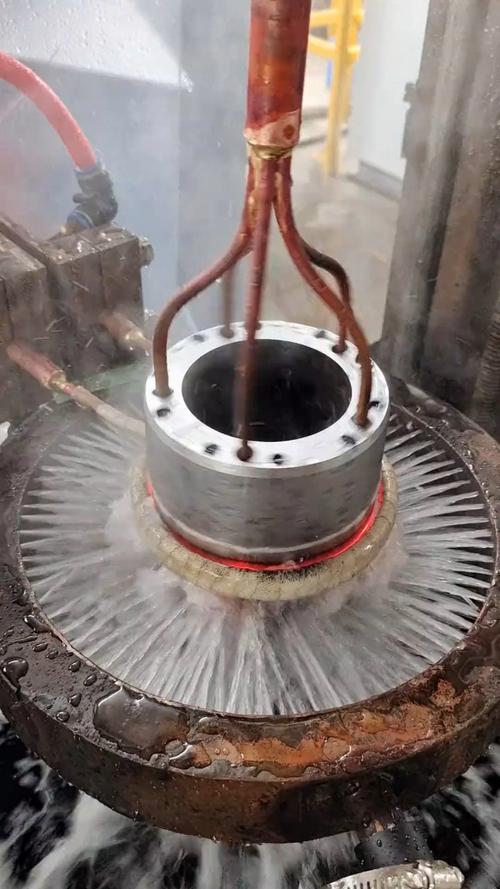

有人可能会问，那功率那么大，线圈自身不热吗？当然热！感应器都是通冷却水的。你看到那个铜管里面哗哗流着水，不是给工件降温，是给线圈降温的。这要是不注意，冷却水管堵了，铜管烧穿，那场面……啧啧。

二、别拿感应加热只当淬火工具

二、别拿感应加热只当淬火工具

现在很多人一提起感应加热，脑子里只有“高频淬火”。是的，那是它最经典的应用。但在现代工业生产线上，感应加热早就渗透到了更多鬼地方。

比如：

• 锻造透热：把钢坯整体加热到奥氏体化温度，然后送去锻造。速度比火焰炉快得多，氧化皮也少。
• 感应钎焊：两块金属接缝处局部加热，让焊料流动。特别适合铜管接头、硬质合金刀具。
• 感应熔炼：真空感应炉里炼特种合金，靠交变磁场搅拌熔体，成分均匀性极佳。
• 管道焊后热处理：施工现场，焊缝部位裹上感应带，加热去氢、消应力。说来有趣，我当年在管道局干过这活儿。

你看，它的本质是可控的局部加热。而这个“可控”是关键。你想加热哪里，就设计感应器绕过哪里；你想加热多深，就选择合适频率；你想要什么温度曲线，就靠功率和时间的配合。

很多工厂还在用老式的燃气炉，那是大面积地烤，浪费能量不说，热变形还大。感应加热则是精准打击，能量效率能到80%甚至更高。实际算下来，单件成本能降下来不少。

不过话说回来，感应加热也不是万能的。对复杂形状的工件，感应器的设计就变成灾难了。有些异形件，你造一个感应器比工件本身还贵。这种时候，我宁愿用传统炉子。所以做工艺之前，一定得盘算清楚。

三、工艺参数调节的一些个人经验

说点实用的吧。如果你刚接触感应加热，我建议你先别去动那些高级的仿真软件。先从最笨的办法开始——取样试淬。拿几个样件，切一个剖解，看硬化层形状和深度。然后根据结果调整参数。

虽然现在有有限元模拟，能精确预测温度场，但那个模型要校准，还得靠实验数据。别嫌麻烦，这是最可靠的。

在调节参数时，有几个容易踩的坑：

1. 加热时间过短：表面温度到了，但热量还没往深处传，结果硬化层太薄，一磨就没了。
2. 冷却介质选择不当：水、盐水、油、聚合物溶液，冷速差距巨大。选错了，不是硬度不够就是开裂。
3. 忽略材料本身的淬透性：有的钢你加热再快，也淬不硬，因为合金元素不够。别把设备当神仙。
4. 感应器形状随意：平行于工件表面的感应器，加热区域是均匀的；但如果是绕成几圈，圈距不一样，那温度就差很多。

哎呀，说起来都是泪。前阵子给齿轮做齿面淬火，那感应器是仿形设计的，结果两侧圆角处温度不够，硬度不够。改了好几天，最后把感应器加了一个导磁体，才把磁通引过去。你瞧，导磁体也是个重要东西。

四、问答时间：你们关心的那些实际问题

问：感应加热和火焰加热相比，到底有什么优势？值得花那么多钱买设备吗？

答：这么说吧，如果你要求的是极小变形、极快速度、精准控制，那感应加热完胜。火焰加热很多时候靠人的经验，温度不好控制，容易过烧。感应加热只要参数设定好，每个工件的加热深度和温度都很稳定，适合批量生产。的设备投入确实大，但用个十年八年，电费节省下来就回本了。坏处是灵活性差点，哪怕改动一点形状，可能就要动感应器。

问：感应加热会不会产生有害电磁辐射？对人身体有影响吗？

答：只要是合规的设备，屏蔽做得好，一般没问题。但在实际车间，大功率感应器附近的磁场强度还是很高的。我的建议是，不要站在大功率感应器正前方太长时间，尤其别戴着心脏起搏器之类的东西靠近。这个辐射不是电离辐射，不会致癌，但可能对某些电子设备有干扰。而且加热时金属会飞溅，人离远点也安全。

五、感应器的设计——这才是真正的核心技术

很多人觉得买个设备就行，工艺是软件里点一下的事。其实，感应器设计制造决定了一半的成败。

一套好的感应器，要综合考虑工件的形状、材料、加热面积、冷却水路、导磁体安装、机械连接等等。有时候还得做多匝螺旋圈，有时候是单匝开口圈。

感应器的铜管截面形状也很有讲究：方管比圆管的电流分布更均匀，适合宽面加热；异形管则专门针对特殊轮廓。

我见过最夸张的感应器，内部有水道，外面还要喷涂绝缘漆，加上导磁体后，整个重量有几十公斤。那才是真功夫。

复杂异形感应器内部水路设计图

有些人为了省钱，自己弯一个铜管就用。对于简单零件可能还行，但如果涉及到均匀加热，那就等着报废吧。有条件还是找专业厂家定制。

六、现代感应加热的进步——数字控制带来的好处与困惑

六、现代感应加热的进步——数字控制带来的好处与困惑

现在的设备都上了IGBT甚至SiC器件，功率密度大，控制精度高，还能实时监控温度、功率、频率。数据反馈可以实现闭环控制。这确实是好事。

但困惑也随之而来——很多人太依赖自动程序，出了问题不知道怎么手动干预。我记得有一回，设备报警说温度过高，操作工直接按复位继续干，结果一批零件全废了。明明是感应器冷却水流量不足导致的虚报。

所以我一直在强调，数字设备不能替代人的直觉和判断。你得理解它背后的物理过程，才能用好它。就像现代汽车，有自动泊车，但你还是得会看后视镜吧？

七、最后，给刚入行的人几句忠告

七、最后，给刚入行的人几句忠告

如果你正准备接触感应加热，我有几条实在的建议：

• 先学基础电磁学，不要上来就搞操作。起码得明白涡流怎么生成。
• 多下车间，亲手摸一摸工件，看看加热后的颜色变化，感受一下火花大小。
• 不要相信万能参数。材料批次不同，设备状态不同，结果就不一样。
• 做好记录，包括每个工件的位置、环境温度、冷却水温。有时候一个很小的变量，会导致金相不合格。

感应加热这门技术，看似传统，实则每年都有新应用、新器件。但无论怎么变，那都是电、磁、热、相变的交叉。今天写的这些，只是我的个人体会，希望能给在车间里摸爬滚打的你一些启发。如果你有不同的经验，欢迎在评论区交流，我也很乐意继续学习。
