做了十几年热处理，碰过的真空炉比见过的客户还多。今天想聊点实在的，不整虚的。

先泼盆冷水。很多老板买真空炉，上来就问“多少钱一台”。这问题一问，你就输了。真空炉不是冰箱，不是插上电就能用。它分真空钎焊炉、真空烧结炉、真空退火炉，虽然长得像，但内里天差地别。

真空炉热处理炉膛结构示意图

先搞清楚你要干嘛

你手里是什么零件？是模具钢淬火，还是硬质合金烧结？是钛合金钎焊，还是不锈钢光亮退火？每种工艺对真空度的要求、加热方式、冷却方式都不一样。选错了，后面全是泪。

举个真实案例。去年有个客户，做高速钢刀具的，非要买一台便宜的卧式炉。结果呢？升温速率跟不上，真空度只有5Pa，硬质合金直接氧化发蓝。最后那批货全废了，损失够买两台好炉子。

问：真空度是不是越高越好？
答：不一定。看工艺。一般热处理1Pa到0.1Pa就够，钎焊可能需要10^-3Pa，但烧结则要看气氛。盲目追求高真空，成本上去了，效率反而低了。关键是匹配你的实际需求。

选型时最容易踩的坑

选型时最容易踩的坑

很多人只看价格和交货期，忽略了三个关键部件：加热元件、隔热屏和真空泵组。这三样，决定了一台炉子的寿命和能耗。

加热元件，石墨的还是金属的？石墨便宜，但会产生碳气氛，不适合处理某些合金。金属钼或钨的贵，但干净。如果做航空航天件，就得用金属的。✅

隔热屏，老式的是石墨毡，便宜但会掉粉。全金属屏虽然贵，但维护省心。你算算五年后的维护成本，再决定。❗还有一点，隔热屏的设计直接影响炉温均匀性，国标里±5℃的均匀度，很多厂家做得到，但实际装炉后呢？嘿嘿，你不验证就不知道。

真空泵组，很多小厂给你配的是国产旋片泵加罗茨泵，用两年就漏油。靠谱点的会配进口干泵或分子泵。别小看这个，泵组出问题，整个炉子就瘫了。💡这里建议，合同里明确泵组的品牌和型号，别听“相当于”这种词。

问：国产真空炉和进口的差距大吗？
答：实话实说，这几年国产进步不小，但核心的温场均匀度和真空阀门密封，仍然有差距。如果你做普通工具钢，国产完全够用。但如果是精密陶瓷或高端医疗件，进口的alpha级炉子更稳妥。别迷信，也别一概而论。

使用中的那些反直觉经验

用真空炉，最怕什么？怕漏气。但比漏气更可怕的是，你不知道它漏了。

很多老师傅检测漏率，用的是保压法。但保压法有个盲区：冷态不漏，热态漏。你升温到1200度，密封圈一变形，漏率蹭蹭上来了。所以强烈建议，做一次热态漏率测试，虽然耗时，但值。❗这个测试还能帮你发现法兰螺丝是否拧紧，很多泄漏就是热胀冷缩导致的松脱。

还有，工件入炉前的清洗，很多人觉得无所谓。其实不然。你手上沾了油，放进炉里，一加热，油蒸汽会污染炉膛，甚至影响真空度。洗不干净，后面全白干。✅正确做法是，用真空清洗机或酒精超声清洗，晾干后再入炉。

另外，冷却水系统是个大坑。夏天水温高，冷却效果差，导致降温速率不够，出炉料发蓝。建议给冷却塔加个温度监测，超过35度就得注意了。💡如果你做的是铝合金固溶时效，冷却水的流量和温度直接决定产品性能，马虎不得。

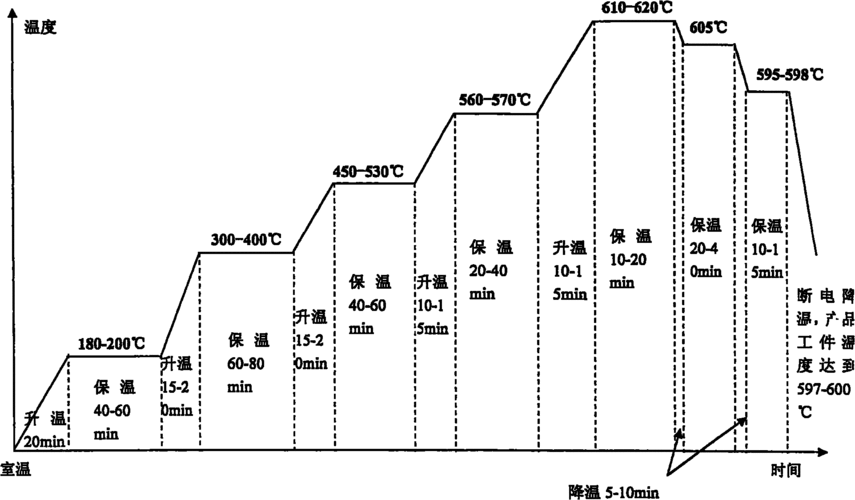

真空炉真空钎焊工艺参数曲线图

维护保养的实战清单

别等到炉子坏了才想起来修。日常维护，有几个细节你注意：

• 每次开炉前，检查炉门密封圈，有没有裂纹和老化。这个是老生常谈，但很多人就是不做。
• 真空泵油，每季度换一次，别等到油变黑了才换。油不好，真空度就掉。
• 热区里碎的陶瓷管，定期清出来。别让它们掉到泵里。
• 热电偶和控温仪表，每半年校准一次，别信显示值。偏差个20度，你的工艺就全废了。

另外，我强烈建议你配一个备用的加热元件。一旦主元件断了，换下来要两周，这期间生产停了，损失更大。备件不贵，工时贵。

再说个很多人忽略的：真空炉的放气速度。很多操作员为了赶时间，开炉前直接破空，结果炉内气流冲击会把炉膛里的灰尘吹得到处都是。正确做法是，先充氮气到微正压，再缓慢开门。这个细节，做不做，炉子寿命差很多。

说这么多，其实就是两句话：选型时多花点时间想清楚工艺，使用中多花点心思维护。真空炉是个慢热的东西，你对它好，它才给你出好货。

最后，提醒一句，买炉子的时候，合同里一定要写清楚验收标准，比如“空炉抽空到0.1Pa的时间不超过多少分钟”，“满载时的温控精度是多少”。别信口头承诺，白纸黑字才能兜底。

好了，就写这么多。有问题可以留言，看到会回。
