十年前入行时，带我的师傅叼着烟跟我说：‘复合材料这玩意儿，设计的时候是龙，做出来是虫’。当时我还不信。现在——我信了。每次看到那些FEA里应力云图漂亮得像彩虹的零件，在脱模后翘曲得连自己亲妈都不认识，我就想笑。真的。

说实话，复合材料根本就不是一种材料。它是一种哲学。你得同时想清楚纤维怎么走、树脂怎么流、模具怎么热、应力怎么释放……任何一个环节掉链子，就是废品一堆。但偏偏搞结构的和搞工艺的，经常活在两个世界。对吧？

今天不聊那些‘复合材料具有高比强度、高比模量’的教科书废话。聊点车间里溅着树脂、粘着脱模布的真实经验。

❗ 热压罐不是万能保险箱

很多人觉得，只要扔进热压罐，压力一加，温度一升，出来就是好零件。太天真了。去年一个项目，碳纤维预浸料铺层，热压罐固化，出来表面光鲜，但UT检测出来——内部孔隙率高达5%！

怎么回事？因为预浸料在冷藏间拿出来后，没等它回温够就铺贴。操作工为了赶进度，车间湿度又大，冷凝水全吸进层间了。一进罐，水汽膨胀，孔隙就留在那里。孔隙率超2%对结构件就是灾难，何况5%？那个件最后只能报废。几十万打水漂。

碳纤维预浸料从冷库取出回温过程

所以我现在逢人便说：复合材料工艺不是‘按按钮’，是‘做菜’——火候、顺序、甚至当天湿度，都影响这盘菜能不能吃。你想靠设备保证质量？拜托，设备只负责提供条件，掌控条件的是人。

还有更坑的：有些设计者把热压罐当成‘缺陷修补器’，以为只要压力够大，铺层时留的气泡、架桥都能压平。做梦。预浸料层间一旦形成架桥，固化后就是分层。压力再大也压不回去，因为树脂已经流走了。所以铺层时的赶气，是手艺，是修行。

✅ 液体成型的逆袭：为什么我越来越爱RTM？

早些年觉得RTM（树脂传递模塑）是低端货，做不出高性能件。现在？大错特错。随着高压RTM、真空辅助RTM的发展，液体成型能做A级表面的结构件了。汽车工业的碳纤维增强塑料（CFRP）部件，比如宝马i系列的侧围，就是高压RTM干的。周期只要5分钟！跟冲压钢件比当然还是慢，但在复材界已经是光速了。

液体成型的关键在于纤维预成型体的渗透率。渗透率不均匀？树脂流动前锋就像喝醉了一样乱窜，最后干斑、富树脂区全来了。我们吃过亏：一套风电叶片主梁帽的真空灌注，因为导流网铺得不好，整整灌了4个小时，树脂都开始凝胶了还没灌满。后来把导流介质剪成鱼骨状，沿着展向布置，40分钟搞定。窍门？很简单——别让树脂走直线，让它迂回。

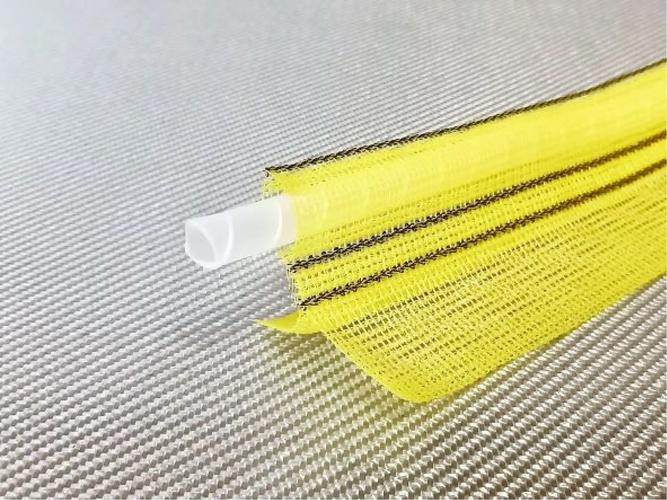

真空灌注工艺中导流网布局优化对比

问：液体成型到底能不能替代预浸料热压罐？

答：看场景。航空航天主承力结构，比如机翼大梁，目前还得预浸料-热压罐，因为纤维体积含量和性能稳定性要求太高。但次承力件、汽车件、风电件，液体成型正在疯狂蚕食。特别是用上增韧树脂体系后，CAI（冲击后压缩强度）已经不比预浸料差多少了。✅

💡 铺层设计：别让有限元绑架了你的脑子

我见过太多年轻工程师，埋头在ANSYS里优化铺层顺序，最后搞出一个[0/±45/90]s的对称层合板，觉得万事大吉。一到制造，发现根本没法铺！要么是45度层在复杂曲面上一拉就扭曲，要么是0度层在拐角处根本放不进纤维。问题出在哪儿？铺层设计的约束条件不是只有强度和刚度，还有可制造性。

比如，在双曲面上铺单向带，必然出现剪口或搭接。你得提前规划剪口位置，不能把它放在高应力区。有时候，牺牲一点理论性能，改用织物预浸料，制造就容易得多。但这些知识，有限元软件不会告诉你。所以，设计完成不是结束，只是一场谈判的开始——跟工艺谈判，跟模具谈判，跟成本谈判。

问：为什么我们做的复合材料零件经常超重？

答：常见原因有三个。第一，固化压力不足或模具配合不好，导致零件厚度超差，树脂吸出不够；第二，铺层时贴了过多的额外层，美其名曰‘保险’，实际上结构效率全没了；第三，涂层、胶粘剂等的重量在设计时被忽略。记得每次称重时留出5%的余量给这些‘隐形杀手’。

💣 损伤容限：看不见的裂纹最要命

金属疲劳你能看到裂纹扩展，复合材料呢？层间分层、基体微裂纹，肉眼根本看不见。等能看出来时，结构强度可能已经降了40%！所以民航飞机上的复材结构，每隔一段时间就要用敲击法、超声相控阵、甚至热像法检查。最烦人的是低速冲击——比如工具坠落。表面就一个小凹坑，里面分层可能一大片。

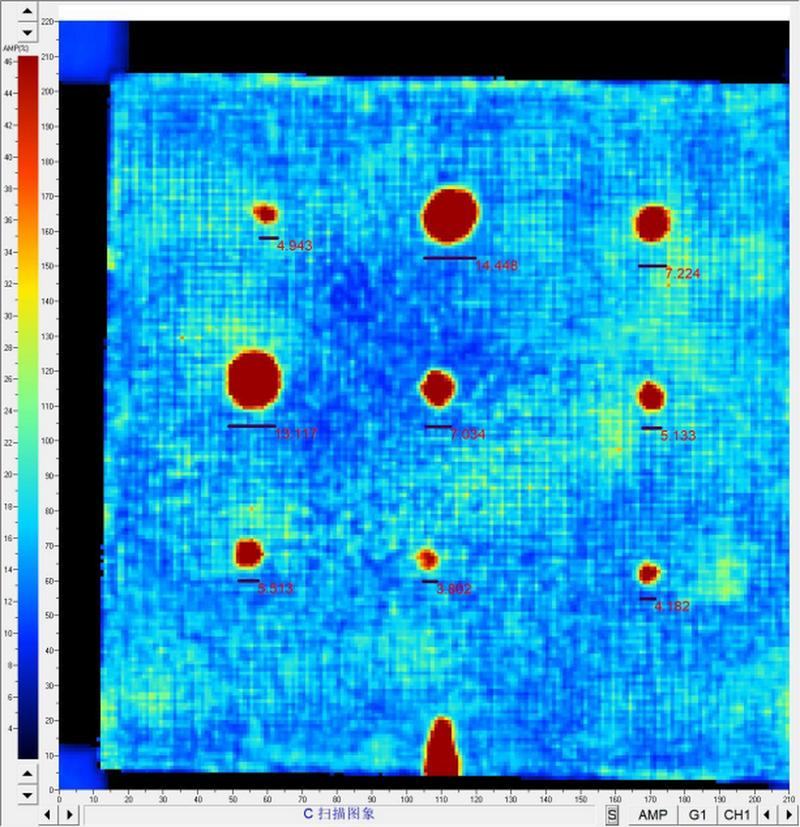

复合材料层压板低速冲击后的超声C扫描分层图像

修补也头疼。金属件可以打补丁，复合材料得挖掉损伤区，阶梯打磨，然后补片粘接、热补仪固化。工时费比零件本身都贵。所以现在设计都强调损伤容限设计，留足安全裕度，尤其是冲击敏感区域。

更让人抓狂的是环境退化。玻纤复材的吸湿，碳纤复材的电偶腐蚀，高温下的湿热老化……每一个都在悄悄啃食你的安全系数。别信供应商给的‘湿热保留率85%’的笼统数据，你得拿自己的铺层、自己的树脂去实测。

♻️ 回收：复材最后的倔强

风电叶片退役潮马上要来了。一堆几十米长的玻璃纤维增强塑料，扔不掉、烧不得、埋不了。热解回收碳纤维已经是产业化了，但玻纤呢？不值钱，回收能耗高，很多厂宁愿偷偷填埋。但法规越来越严，我们正在试验水泥窑协同处置，玻纤磨成粉当水泥原料——听上去有点魔幻，但可能是出路。

说到底，复合材料就是个矛盾体：性能极致，但制造复杂；轻如鸿毛，但回收沉重。可这不正是它的魅力吗？如果哪天复合材料跟铝合金一样好对付，我们这些搞工艺的，可能反而失业了。是吧。

最后一句真心话：想玩转复合材料，先泡三年车间。没闻过苯乙烯味道，没被预浸料粘过手，没切过固化后硬得跟骨头似的飞边，你永远只能算半个工程师。
