说实话，上个月去一家新能源车企的电池产线，亲眼看到一排排机械臂带着激光头上下翻飞，0.3毫米的极耳焊接一眨眼就完事儿……我当时就一个感觉：这玩意儿，正在把传统的电阻焊、氩弧焊慢慢扫进历史课本。不是夸张，是物理规律决定的——热输入量、变形量、效率，根本不在一个维度。

能量密度：到底有多“变态”？

我们搞技术的，聊激光总绕不开功率密度。常见的YAG激光焊接机，焦点处功率密度能到10^6 W/cm²以上。什么概念？太阳表面不过10^3量级。这就好比用一个放大镜聚焦阳光去烧蚂蚁，但激光不是阳光，它是单一波长、高度准直的……于是乎，焊缝深宽比轻松做到5:1、10:1，深熔焊模式你甚至能打出钥匙孔效应（Keyhole），金属蒸汽把熔池吹开，光束直达底层，热量只沿着那一丝垂直通道传导。旁边的材料？摸上去还是凉的。热影响区（HAZ）可以控制到微米级，在一些精密医疗部件、传感器壳体的焊接里，这几乎是唯一的解决方案。 不过话说回来，高能量密度也不是万能药。对铜、铝这类高反射金属，早期激光器吃过大亏——射上去的光，90%给反弹了，加工窗口窄得离谱。我还记得2016年在一家小厂调试铜转子焊接，蓝色激光还没普及，只能用红外，调参调到满头大汗，飞溅像烟花一样……现在好了，蓝光激光器、复合焊技术出来了，反射问题总算缓解不少。但你要是问我是不是无脑选激光？别急，后面说。 激光深熔焊钥匙孔效应示意图

手持激光焊：真香？还是噩梦？

这两年手持激光焊接机火得不行。宣传视频里，一个小姑娘拿着枪头，咻咻咻扫过焊缝，亮晶晶一条笔直线，不用打磨，速度是氩弧焊的5倍。经销商们把它夸上天——什么“零门槛”、“替代传统焊工”。打住！我见过太多老板脑子一热买了，然后发现根本不是那么回事儿。 先不说那几万块的机器钱。手持焊的命门在于间隙容忍度。激光束直径通常0.2-0.5mm，你拼接的缝隙如果超过0.3mm，那基本上就是在焊空气，出来必定是咬边、未熔合。可传统钣金件，很多下料精度就在±0.5mm，怎么办？补焊、打磨，反而更费工。况且，保护气体、焦点位置、摆动模式……每个参数都牵着最终质量。有些厂招个普工培训两天就上岗，结果焊缝内部全是气孔，外表光鲜而已。难怪圈里有人说：手持激光焊，三分机器七分调。不是贬它，但盲目迷信真会栽跟头。 问：手持激光焊能焊铝合金吗？效果怎么样？ 答：能焊，但某些牌号比不锈钢难伺候多了。比如5系、6系铝合金，热裂倾向大，必须用填充焊丝，还最好用高纯氩气保护。走速一快，氢气孔冒出来，X光片一照，跟蜂窝似的。我建议，如果做汽车铝合金蒙皮，还是上机器人搭配激光填丝焊系统吧，手持偶尔补个窟窿还行，长焊缝真的别难为自己。毕竟，手抖一下，半个毫米偏了，返修成本够喝一壶的。

参数调优：老法师的经验都藏在这儿

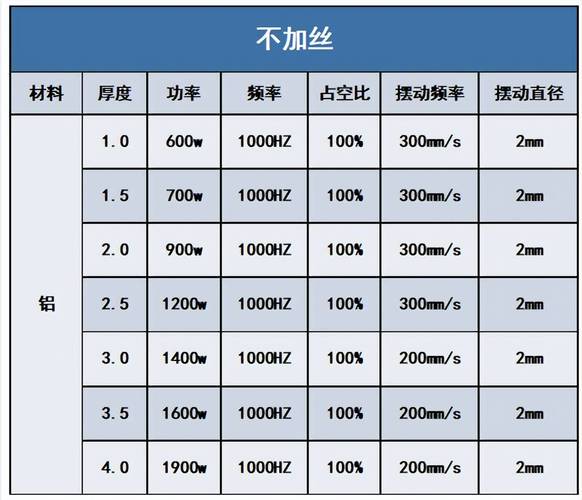

激光焊接不是插电按开关就完事。核心参数就那么几个，但组合起来千变万化。功率、速度、离焦量、保护气流量、脉冲频率（脉冲焊）、摆动参数……每个都像厨师手里的调料，少一点不熟，多一点烧穿。我有个小本子，专门记各种材料的“甜点窗口”。比如0.5mm厚304不锈钢对接，用连续光纤激光，功率1kW左右，速度3～3.5m/min，离焦量设在+2mm，氩气侧吹15L/min，正面成型像鱼鳞一样均匀。但要换成镀锌板，参数不动的话，锌蒸汽会炸得你怀疑人生——必须在功率或速度上妥协，或者用脉冲模式，给锌蒸汽逃逸的时间。 激光焊接参数调整对照表 其实很多新手栽在离焦量上。正离焦和负离焦效果完全不同：正离焦（焦点在工件上方）适合焊接较厚的材料，熔宽大，熔深浅，类似热传导焊；负离焦（焦点进入工件内部）则有助于形成深熔焊，增加穿透力。具体用哪种？做实验吧，理论只给方向。 问：激光焊接中，如何判断保护气体的流量是否合适？有没有直观的方法？ 答：简单粗暴：听声音，看颜色。流量过大，氩气呜呜响，浪费不说还会把熔池吹紊流，形成气孔；流量过小，焊缝表面发黑发蓝，一擦全是氧化渣。正常健康的状态是：焊接时有轻微的“咝咝”声，焊缝呈现银白色或淡金黄色（不锈钢），鱼鳞纹细腻。另外，对于铝，一定用纯度99.99%以上的氩气，混入一点氮气就会发脆。这些小细节，书上不怎么写，但都是踩坑踩出来的。 再提一句，现在有些高端设备搭载了过程监控系统，实时采集等离子体光谱、背反射光、熔池温度……用AI预测焊缝质量。说实话，这项技术在汽车白车身产线用得越来越多了，一汽大众、特斯拉的压铸件后底板焊接，谁敢赌人工目检？效率和质量风险摆在那里，必须上在线监控。这玩意儿，迟早也会下放到中小企业——毕竟用工成本、废品率，算一笔账就明白了。

趋势：从“能焊”到“焊得好”的跃迁

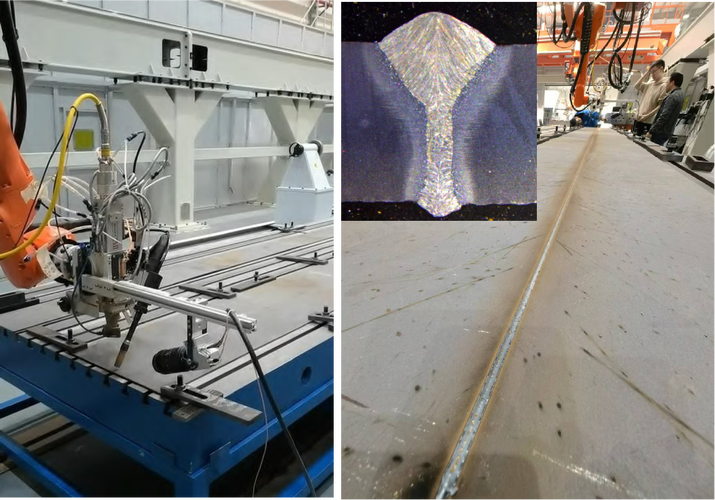

刚入行那会儿，激光器还是“贵族玩具”，玩得起的就是那几个大厂。现在万瓦级光纤激光器白菜价了，切割、焊接、清洗，应用场景铺天盖地。但我观察到，真正能让焊接质量飞升的，不是功率增大，而是光束整形、多波长复合这些新花样。比如“光束摆动焊接”，通过振镜让光束在接头附近高速画圈——椭圆、∞字、锯齿——从而拓宽工艺窗口，间隙容忍度直接提高3-5倍。以前钣金件必须精密打磨才能拼缝，现在±1mm的间隙也能焊得严丝合缝，这对手工依赖严重的中小配件厂简直是救星。 还有复合焊接，激光+电弧（MIG/MAG）或激光+热丝，把激光的穿透力和电弧的桥接能力结合，厚板焊接一下子轻松了。尤其是造船、工程机械的厚板拼焊，原本要做多道填充，现在一道就行。我去年在青岛看一条船板拼焊线，钢板40mm，激光-MAG复合焊，单面焊双面成型，那现场，火花四溅却稳如老狗。 激光电弧复合焊接船用钢板 问：未来激光焊接会完全取代传统焊接吗？ 答：不会，至少二十年不会。每种工艺都有自己的地盘。比如工地现场，要焊架子、管道，你扛个激光器去？还得带水冷机、稳定电源，想想都头大。焊条电弧焊依然无可替代。但在批量化、精密化、自动化要求高的领域——动力电池、医疗器械、消费电子——激光渗透率会越来越高。说白了，它不是颠覆者，而是工具链的极致补充。我们需要做的，是理解它的物理边界，然后用对地方。 写到这里，我突然想起十几年前在车间带徒弟时说过的一句话：“学焊接，先学怎么把东西粘到一起；再学怎么粘得漂亮；最后才学怎么粘得聪明。”激光焊接，就是那个让焊接变聪明的催化剂。它不是魔法，但确实让很多不可能变成了可能。就这样。
