上周去一家冲压厂，车间主任老张把我拉到一台400吨压力机前，指着模具直叹气：“你看这法兰边，又皱了，试了多少次，就是弄不平。”我凑近一看——零件是挺厚的钢板，拉深深度不大，按理说不该起皱。一问才知道，他们用错了压边力，模具间隙也是拍脑袋定的。这事儿真让我哭笑不得。

拉深模具结构间隙示意图

说实话，拉深这玩意儿，看着简单，坑却不少。一块平板进去，硬生生给拉成筒形、盒形，甚至曲面，过程中材料流动、应力分布，稍微控制不好，废品就出来了。很多人以为是模具问题，其实根源往往在工艺上。压边力绝对是关键，不是越大越好，也不是越小越好，得刚刚好——这句话说起来轻巧，调起来能让人崩溃。

压边力：那个让你又爱又恨的参数

压边力：那个让你又爱又恨的参数

压边力小了吧，法兰起皱，像老太太的脸；大了吧，材料拉不动，直接开裂。尤其是不锈钢、铝合金这些难伺候的材料，窗口窄得吓人。我试过用渐变压边力的液压垫，效果是好，但设备成本上去了。后来发现，有时候在压边圈上开几条槽，或者用氮气弹簧分段控制，也能解决，还便宜。

不过话说回来，压边力调对了，又会出现新问题——比如拉深筋。很多模具师傅根本不知道拉深筋该怎么布，要么不设，要么乱设，结果材料流动不均匀，局部起皱或者过度减薄。我印象最深的一次，一个对称盒形件，四角总是裂，怎么调压边力都没用，最后把凹模圆角半径从R6改到R10，再在直边加了一道拉深筋，立刻就好了。你说气人不？

材料、模具、润滑：谁也离不开谁

再聊聊材料。现在的钢材供应商，成分波动大，不同批次之间性能能差10%，可拉深偏偏对材料延伸率、硬化指数敏感得要命。❗ 这里插一句：有条件的话，一定要做材料批次验证，别省那点测试费，否则成批报废哭都来不及。

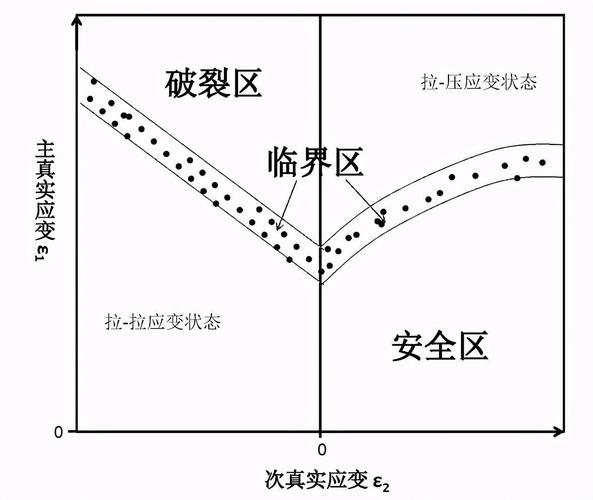

拉深成形极限图与开裂实例

模具间隙也是个坑。教科书上说，单边间隙取料厚的1.1~1.3倍，但那是对普通碳钢。碰上高强度钢板，间隙得加大，否则模具磨损快，零件表面拉伤。还有润滑——很多人随手拿点废机油一抹，拉出来全是划痕。不锈钢拉深必须用高粘度的专用拉深油，还要注意涂覆位置，只在凹模圆角和法兰面涂，凸模和板料接触那面尽量少涂，防止打滑导致材料变薄不均。

说到润滑，想起一个小窍门：拉深铝件的时候，在毛坯表面贴一层聚乙烯薄膜，既能润滑又能防拉伤，成本低，效果出奇好。💡 不信你试试。

有些坑，只有跳进去才知道深浅

有些坑，只有跳进去才知道深浅

拉深工艺设计，没几个技师敢说一次成功。尤其是深筒件，需要多次拉深，每次的拉深系数、过渡形状、中间退火……环环相扣。上次有个客户要拉一个直径200mm、深300mm的圆筒，材料是304不锈钢，我算了极限拉深系数，建议至少三次拉深，他们不信，非要两次完成，结果底部转角处直接拉裂。后来听了我的，中间加了一次固溶处理，问题解决。✅

现在模具上流行用硬质合金镶块，耐磨性是上去了，可一旦崩刃，修起来麻烦。我倾向于对关键圆角部位做TD处理或PVD涂层，寿命提高好几倍，初期成本高一点，长远看划算。

问：拉深件一边起皱一边开裂，到底是压边力大还是小？
答：这种情况最常见，说明材料流动不均匀。起皱的地方是压边力太小，开裂的地方是局部材料受拉了，但根源往往是拉深筋布置不合理或凹模圆角不一致。先检查模具间隙是否均匀，再调整局部拉深筋高度，别急着整体加压边力。

问：不锈钢拉深老是粘料，模具表面都快拉毛了，怎么办？
答：换用极压性好的拉深油，粘度选高一些，可以加点氯化添加剂。如果还不行，凹模和压边圈做渗氮或镀钛，效果立竿见影。还有，检查一下凸模温度，连续生产时凸模会很热，导致润滑失效，必要时对凸模通水冷却。

自动化与智能化的新玩法

自动化与智能化的新玩法

如今都在提智能制造，拉深生产线也玩起了实时监控。压力机上加位移传感器，检测压边圈间隙变化，闭环调整压边力，能有效补偿材料波动。有些高端线还用了伺服压力机，行程曲线自由编程，拉深速度可变，减少冲击，提高成形极限。说实话，这玩意儿贵，但搞高难度零件确实值。

不过我更看好的是视觉检测系统，在线识别起皱和开裂，及时停机调整。以前靠人眼盯，一分钟最多看几十件，现在高速相机加AI算法，毫秒级响应。我们做过对比，废品率从3%降到了0.2%左右。❗ 建议有实力的工厂尽快上这套，人工越来越贵，还不能保证一致性。

最后啰嗦一句：拉深工艺，理论是基础，经验是王道，但数据是未来。把自己的调模经验数字化、参数化，慢慢积累工艺数据库，遇到新零件就可以少走弯路。别迷信老师傅的感觉，感觉有时会骗人，数据不会。

写到这儿，想起老张那个零件，后来我帮他改了压边圈结构，重新配了压边力，模具间隙也修了一下，出来了光滑的筒件。他咧嘴一笑：“早该找你。” 其实，拉深就是一层窗户纸，捅破了，也就那么回事。
