你以为的测量 vs 实际上的测量

刚入行那会儿，师傅让我去测一个轴承孔的直径。我拎着游标卡尺就去了。回来报数，师傅看都没看，说了一句——“拿塞规去，重新测。”

我当时还不服气。心想，卡尺怎么了？误差也就两丝吧。后来才知道，两丝，在某些场合，够报废一箱零件了。这就是测量。你以为随便量量就行，实际上，它是个系统工程。

从卡尺、千分尺，到三坐标、激光跟踪仪，再到在线机器视觉，测量的手段越来越花哨。可核心问题没变：你到底要什么精度？花了多少钱？测出来的数，你敢拍胸脯说它准吗？

工业测量现场 多种量具对比

很多厂，上百万的设备，测出来的数据，最后发现基准都没搞对。你说冤不冤？我见过一个案例，加工中心干出来的活，用三坐标检，圆度超差。改了半天刀补，还是不行。最后发现——三坐标的探头，松了。 松了两格。哭笑不得。

---

机器视觉：现在谁还靠人眼读数啊？

这几年，机器视觉火得不行。确实快。啪，拍张照，尺寸就出来了，效率是人检的几十倍。尤其是在线检测，产品一边跑，一边测，不合格的直接吹走，整个产线嗷嗷叫。

但说实话，机器视觉的坑，一点不比传统测量少。光照、振动、算法阈值...随便哪个出点幺蛾子，系统就开始瞎判。明明好的件，它给你扔了；明明有缺陷，它放过去了。你去找供应商，他说你现场环境有问题。扯皮。

有个朋友，做汽车连接器端子的，视觉系统测端子高度。有天突然报废率从0.5%飙升到15%。查了一宿，发现是因为车间新装了一排LED灯，角度刚好反光到端子表面，亮度变了。视觉系统的阈值是死的，它哪知道？所以啊，别迷信“智能检测”，没有懂工艺的人盯着，再智能的系统也是个瞎子。❗

不过话说回来，视觉确实是趋势。现在最新的实践，是3D线激光扫描+AI。直接用3D点云拟合曲面，测平面度、轮廓度，比传统2D视觉抗干扰强多了。我们有个项目，测铸铝壳体安装面平面度，以前用三坐标抽检，一天抽几件，现在在线全检，每件1.2秒，平面度分辨率0.005mm。💡爽是真爽，贵也是真贵。

3D线激光扫描仪 在线检测铸铝壳体

问：我们厂是做精密模具的，想上在线测量，但又怕不稳定，怎么办？

答：建议先拿一个稳定的产品做试点。在线测量不是“安装-调试-跑”就完事的。你得花至少一个月做GR&R分析（测量系统重复性与再现性），看%GR&R能不能达到10%以下。如果达不到，先别急着全上，先把测量系统搞稳。很多厂栽就栽在没做GR&R，数据波动一大，生产、质量、工艺三部门互掐。

---

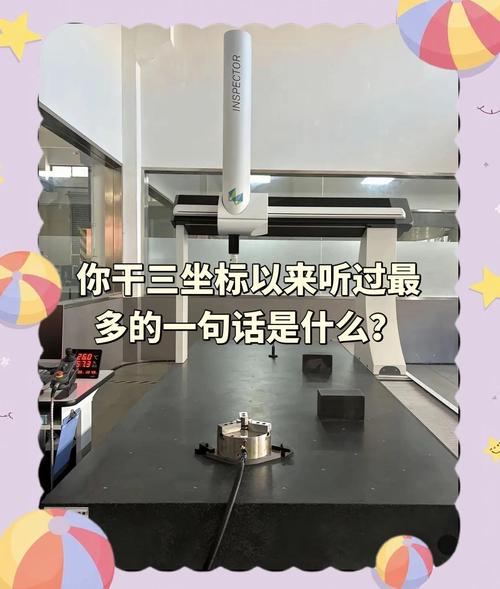

三坐标的坑，我踩过的比你听过的还多

三坐标的坑，我踩过的比你听过的还多

三坐标测量机（CMM），说是精密测量的标杆，一点不为过。但标杆也会歪。我见过太多这样的场景：花几十万买台进口三坐标，往车间角落一放，恒温？不存在的。早上8点和下午2点的温度能差5度。大理石平台热胀冷缩，光栅尺也跟着漂。测出来的数据，上午一个样，下午一个样。然后操作工就开始改程序里的补偿值，今天加2μ，明天减3μ，搞到最后，数据完全是玄学。

所以，真想玩转三坐标，温度补偿不是选修，是必修。工件、机器、标准球，三者必须等温。我们现在的做法是，测量前，把工件放机器旁边恒温4小时以上。急？急也得等。因为不等的话，测出来的数就是骗自己。

问：我们公司刚买了CMM，精度号称1.9μm，但验收时测标准球，怎么都超差，咋回事？

答：八成是测头校正没做好。新机器，或者换测针后，必须做测头校验，确定红宝石球的等效直径、测头偏心量。很多人直接拿供应商给的参数跑，那肯定不行。每一根测针都有细微差异。规程上要求测头校正的标准偏差要小于0.5μm，如果大了，重复校正，直到达标。另外，检查一下空气轴承的气源，有没有水、油，压力稳不稳？过滤芯是不是该换了？这些细节，书本上不写，但死人无数。✅

---

温度：测量精度的隐形杀手

上面提到温度，值得单独拎出来说。因为这是最容易被忽视，却影响最大的因素。钢的线膨胀系数大约是12×10⁻⁶/℃，也就是1米长的工件，温度变化1℃，长度变化12μm。你车间要是不控温，温差10℃，120μm就出去了。什么概念？你追求的精度，都是微米级，可环境本身就能带来几十上百微米的漂移。

所以ISO国际标准里，测量的标准参考温度是20℃。这不是随便定的。意思是，所有图纸尺寸，都是指工件在20℃时的尺寸。你的计量室，最好也能保持20℃±1℃。达不到？那至少让被测工件和量具都达到同样的温度，用数学模型补偿。

再延伸一点。测量大尺寸工件，比如风电轴承圈，直径2米，重量半吨。从加工车间拉到计量室，核心温度可能还有40℃。等它凉到20℃？两天过去了。生产等不起。这时候，就得用红外测温仪多点测温，结合材料热膨胀系数，在软件里做实时补偿。这活儿听着简单，实操起来，测温点位置、表面发射率、环境热辐射...全是变量。没经验的人，根本补偿不准。

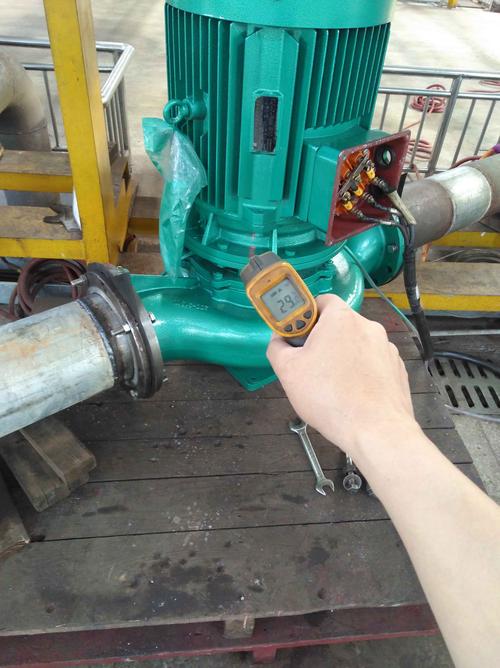

红外测温仪 测量大型轴承圈温度补偿

我见过一个狠人，为了验证补偿算法，故意把工件加热到50度，然后拉到计量室，每隔10分钟用激光干涉仪实测和算法比对，连续干了36小时。最后搞出来的补偿模型，精度愣是控在0.02mm以内。所以说，测量不是技术，是态度。

---

写了这么多，其实就想说一个事儿：测量，是制造的眼睛。眼睛不亮，走得越快，摔得越惨。

别觉得我在说教。我这些年见过的废品，至少一半跟测量有关——要么测错，要么测不准，要么根本没测对位置。现在都喊工业4.0、数字化工厂，数据采集满天飞，可底层的数据源头要是烂了，上面的分析全是空中楼阁。

下次再遇到测量问题，别急着调设备，先问问自己：基准对吗？温度稳吗？测量系统做过MSA吗？ 这三板斧下去，80%的问题都能解决。

测量这行，越干越觉得，我们其实不是在跟零件较劲，是在跟物理定律较劲。你赢了物理，数据就漂亮；你忽略它，它分分钟教你做人。就这样。
