来，先抛个结论——真空炉这玩意儿，说它是热处理领域的“贵族”一点不过分。但它真不是装样子。有些活儿，离开真空你根本干不了。上个月去南方一家做航空零件的厂，老板拉我到车间角落，指着一台脏兮兮的炉子叹气：“去年贪便宜买了台开封过的二手炉，结果一批叶片全氧化了，赔了客户三百万。” 啧，血淋淋的教训。

真空炉到底“贵”在哪

很多人以为真空炉就是抽个气，跟真空包装机差不多。天真。炉体要承受负压，不能变形，材料就得厚，密封更是个大问题。热区里的石墨加热元件——对，就是那些黑黝黝的板子——纯度不够的话，在高温下自己就挥发，污染工件。还有那套真空机组，罗茨泵、扩散泵、分子泵……听着头晕吧？维护起来更头疼。有一次泵油返流，整炉钛合金件全报废，那个味道……像烧焦的塑料混合金属，三天没散干净。

但话又说回来，贵有贵的道理。你像航空发动机的涡轮叶片，上面那些复杂的内腔和冷却孔，用真空钎焊才能保证填充率。在普通气氛炉里焊？焊料还没流进去就氧化结壳了。所以别看一台实验室用的中型真空钎焊炉要两三百万，真接到关键订单，几个月就回本。✅

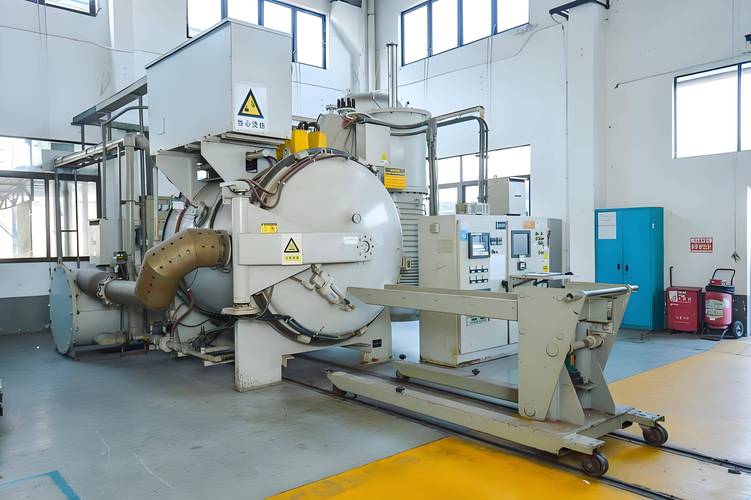

大型卧式真空钎焊炉内部构造

买炉子那点破事

买炉子那点破事

采购设备最怕啥？参数虚标。有一次招标，某家宣称极限真空度能到5×10-4 Pa，结果验收时死活抽不到，厂家解释说“环境湿度太大”。扯淡嘛！后来发现是密封圈用了再生橡胶，低温下稍微一收缩就漏气。最后还是换了全氟醚材质的，价格翻了四倍，但后来再没出过幺蛾子。所以买真空炉，真空计别光看数，要盯着从大气抽到工作真空的抽气曲线，那才是照妖镜。

对了，加热方式也讲究。石墨毡便宜，但容易掉碳纤维，做钛合金基本自杀。换成金属屏，贵，但干净。我们以前有一批医疗器械的骨钉，要求表面零污染，只能用全金属热区的炉子，连热电偶都得用铠装的，怕套管释放气体。💡 你说麻烦？但这就是高端制造的日常。

真空气淬：硬而不脆的魔法

模具钢真空高压气淬，这两年特别火。过去淬透性好的料怕裂，就用油淬，结果出来乌漆嘛黑，还得抛半天。现在用10bar甚至20bar的高纯氮气或氦气吹，出来的工件银白发亮，变形还小。去年帮一家压铸模厂改工艺，模具寿命直接提了30%，车间主任乐得非要请喝酒。不过高速钢要注意，气淬冷速还是偏慢，对合金碳化物析出有影响，得配合深冷处理。#细节是魔鬼

真空高压气淬后银白色模具钢表面

问：真空炉和普通气氛炉到底差在哪？
答：简单粗暴地说——气氛炉是控制气体成分，真空炉是尽量干掉所有气体。比如要加热不锈钢，气氛炉里可能充氮氢混合气防氧化，但氢脆风险你担着。真空炉呢，低于大气压，氧化条件就不成立，连脱脂去气一道手，表面效果完胜。但真空炉也有软肋，带挥发性元素的合金，比如黄铜，锌会蒸发，抽到泵里凝固，那叫一个堵。所以不是所有活儿都适合真空。

问：小型实验室真空炉怎么选？
答：如果预算十来万，别指望全功能。先看控温精度，±1℃是底线，再差就别要了。但有些厂家标±1℃其实是热电偶精度，炉膛均匀度可能差到±10℃，玩死你。必须做“九点测温”，带工件升温，看四个角和中心的温差。另外石墨炉膛千万注意定期烧氢去碳，不然短路打火，石墨件碎成渣，修一次上万。💸

真空烧结：从粉末到钢铁直男

提到真空烧结，MIM（金属注射成型）件是刚需。零件脱脂后剩多孔骨架，进真空烧结炉，在1300多度下收缩致密化。这个过程有点像烤饼干，温度曲线稍微抖一下，尺寸就偏。我们以前调碳化钨硬质合金的烧结，摸索了一个月才定下来1240℃保温40分钟，因为早了没烧透，晚了晶粒长大，硬度掉一大截。看着简单？整天盯着真空计的波动，心都揪着。

现在有些柔性生产线，真空烧结+真空气淬连在一起，从脱脂到硬化一条龙，减少搬运污染。挺先进的，就是投资门槛高了点。不过长期看划算，尤其做军工产品，质量隐患赔不起。

说到这想起来件趣事。有回客户参观，看见真空炉观察窗的蓝紫色辉光，问是不是核辐射。笑死，那是等离子体辉光，电离的气体在电场下发光的正常现象，说明真空度不错。所以下次看见别慌，不是泄漏。😄

最后啰嗦一句：搞真空炉，别轻信宣传册上的“智能控制”。多数所谓的AI控温其实就是PID加几个预设曲线，遇到复杂装炉还是得老师傅手动修正。软件再花哨，不如自己把热电偶插对位置。

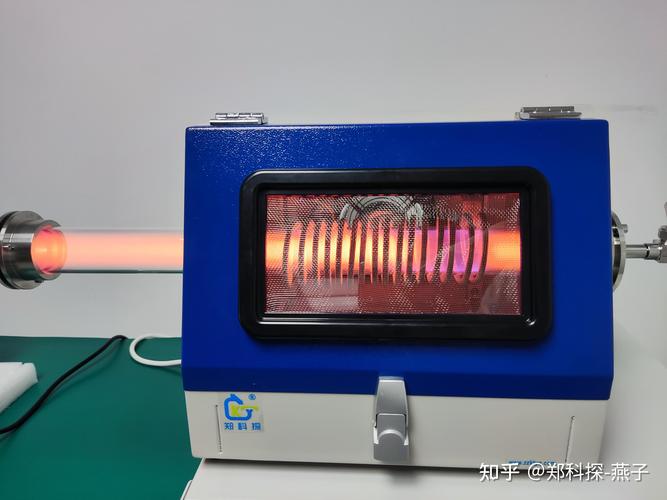

真空炉观察窗内等离子辉光现象
