集成电路良率困局：一片晶圆的生死簿

2026-07-30 04:04:39东方不败杂谈36

一片晶圆的赌局

良率。这两个字，能让整个FAB厂从厂长到工程师都睡不着觉。去年跟一个做CMP的朋友喝酒——化学机械抛光，懂吧——他猛灌一口，说“一片300mm晶圆，走过上千道工序，最后测出来良率0%……” 那种绝望，就像你花了三个月做一桌满汉全席，结果客人全跑了。❗

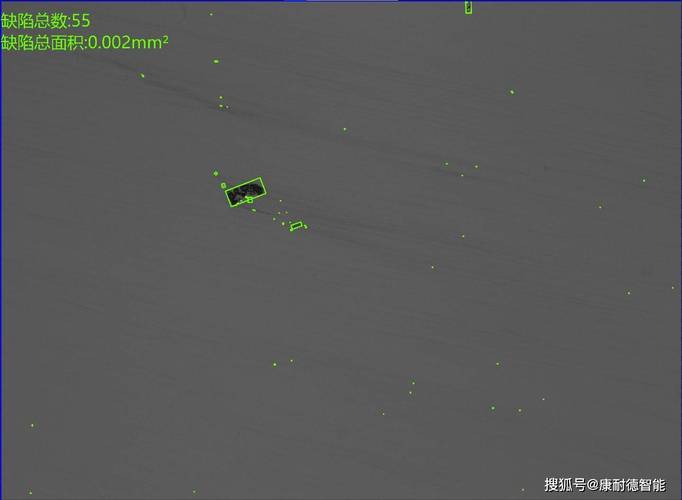

晶圆表面缺陷显微镜检测图像

然后你想过没有——现在的先进制程，栅极宽度都到5nm甚至3nm了。那是几层原子的厚度。我有时真觉得这行的人都是疯子。用几乎看不见的尺寸，造出几十亿个晶体管，还得保证它们一致工作。说实话，每次看到那些技术路线的PPT，我都觉得——这哪里是半导体，这明明是玄学。

良率是怎么被“吃”掉的？

很多人以为，良率低就是设备不行。天真。设备只是起点。真正麻烦的是——工艺窗口。你知道这个术语吗？简单说，就是一套参数组合（温度、压力、气流、时间……）能稳定产出合格品的范围。窗口越窄，良率越脆弱。

比如FinFET工艺，鳍片的高度、宽度、侧壁角度，稍有偏差，阈值电压就漂了。还有随机掺杂涨落（RDF），这个更坑——掺进去了什么杂质，位置在哪，完全是概率。小尺寸下，多一个硼原子少一个磷原子，器件特性就变了。这怎么控制？这没法完全控制！所以现在产的每一颗先进制程芯片，严格来说都是“碰运气”的产物。当然，大数定律下，良率能拉上来，但极致良率那是用钱砸出来的。

说到良率，还有个隐藏的杀手——测试。很多人以为，芯片做出来就万事大吉，其实测试成本能占到总成本的30%甚至更多。尤其是先进制程，故障模型越来越复杂，测试向量生成简直要了命。ATE（自动测试设备）一台也是几百万，泰瑞达、爱德万几乎垄断。你说气不气人？我们的华峰测控、长川科技在奋力追赶，但高端SOC测试机还是人家的天下。每次看他们财报，都想感叹：这行真是时间的朋友，也是金钱的焚化炉。

问：既然良率这么难，为什么还要拼命往小了做？

答：摩尔定律的惯性太大了。密度翻倍，成本下降，性能提升——这三板斧过去几十年无往不利。但到7nm之后，其实成本已经开始涨了。台积电3nm的每片晶圆报价，坊间传闻已超过2万美元。这么贵，你良率如果上不去，就是天价豆腐渣。可市场就认这个，你没有先进制程，手机都卖不动。苹果、高通、英伟达，哪个不是盯着最烧钱的节点？所以这其实是个囚徒困境，都停不下来。

封装：另一条突围的路

既然前道工艺快卷到物理极限了，大家又开始回头看封装。前些年可能觉得封装就是“包装芯片”，低端活儿。现在呢？——先进封装直接把芯片性能提升了一大截，而且不用死磕光刻节点。这算不算曲线救国？💡

比如Chiplet（小芯片）。把一个大SoC拆成几个小芯片，用先进封装拼起来。这样每个小芯片可以用不同的制程，模拟部分用成熟制程，数字部分上先进制程，良率也更容易控制。AMD靠这个在服务器市场大杀四方，英特尔也急了，搞个EMIB、Foveros。国内厂商更是眼热——毕竟我们被卡脖子卡得最凶的就是先进制程，那换个维度，在封装上发力，说不定能闯出来。

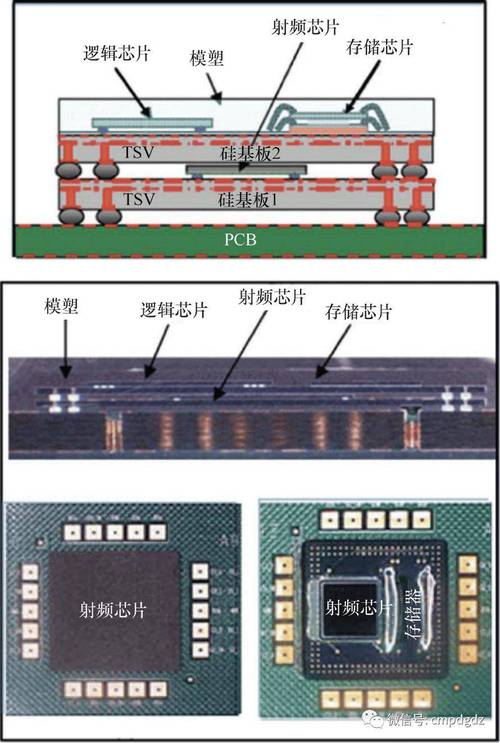

先进封装芯片堆叠结构示意图

问：国内封测企业不是挺强的吗？先进封装能不能帮我们绕过光刻机限制？

答：确实，国内封测三巨头——长电、通富、华天——全球份额前五占三席。但先进封装和传统封装不是一个概念。3D堆叠、硅通孔（TSV）、晶圆级封装（WLP）……这些技术也需要高精度的设备，有些还被国外把持。比如高精度贴片机、TSV刻蚀设备。另外，先进封装需要跟芯片设计、制造紧密协同，我们在这块的生态还不完善。不过，相比EUV光刻机那种举国之力难搞的东西，封装突破的可行性更大，而且已经能看到进步。比如长电科技的XDFOI平台，就挺有看头。

从设计到制造：一个都不能少

光有制造和封装还不够。中国集成电路的痛，是全产业链的痛。EDA工具、IP核、材料、设备……哪块不卡脖子？但卡得最让人憋屈的，是协同。产学研脱节，设计公司跟制造厂相互抱怨。设计师说：我这么巧妙的结构，你们工艺实现不了。FAB说：你设计不考虑制造约束，搞一堆违反DFM的玩意，良率怎么上得去？

也许EDA是时候重新定义自己了。过去的电子设计自动化，现在应该叫“电子设计智能化”。能把工艺偏差、封装影响、甚至应用场景都提前仿真进去。cadence、新思们在往这个方向走，国产厂商比如华大九天、概伦电子也在跟，但差距还很大。毕竟人家积累了三十年的数据库，这个没法速成。

还有一件事让我感慨——人才。集成电路这行，经验壁垒太高了。一个优秀的模拟电路设计师，可能得十年才能培养出来。而国内目前最缺的，恰恰是这种能打通设计、工艺、封装的全链路人才。学校的课程往往滞后，企业又急功近利，结果就是高端人才被大厂高价挖走，小厂无人可用。我认识几个创业的朋友，招个能独立带项目的版图工程师，开价百万都难找到合适的。这行业，不是砸钱就能立刻见效的，它需要沉淀。

问：那对于普通读者，或者刚入行的工程师，怎么理解这个庞大又烧钱的行业？

答：我经常打一个比方——集成电路产业链就像造汽车，设计是画图纸，制造是生产每个零件，封装是把零件组装成车，测试是检验车能不能跑。但区别在于，这“图纸”需要用价值几千万的EDA软件，“零件厂”光刻机一台几亿美元，而整个过程的精度要求是——假设芯片如果放大到一座城市，一个缺陷就是一粒砂，这粒砂能导致整个城市交通瘫痪。所以，这行没有浪漫，只有极致。每个小数点后面多一个9，都是无数人的头发换来的。

现在行业有个趋势很值得注意：软件定义芯片。也就是，芯片出厂后还能通过软件改变功能。这需要可编程性，比如FPGA，或者更灵活的架构。这样能把一些工艺不确定性的影响弱化，通过算法补偿。工业界已经开始尝试了，尤其是在边缘计算、AI加速器上。挺酷的，不是吗？

说实话，写了这么多，我对这个行业又爱又恨。爱它的精密与智慧，恨它的脆弱与烧钱。但你必须承认，集成电路是现代工业的粮食，没有它，一切智能化都是空中楼阁。
