干过机修的都知道，最怕的不是油污，不是加班——是没图纸。 你捧着一堆铁疙瘩，卡尺游标干到飞起，描图描到眼瞎……结果装回去，间隙大得能跑老鼠。气得人想骂街。 这时候就该逆向工程上场了。不是啥高深学问，说白了，就是把实物“变”成数字模型，再优化、出图、加工。但里头的道道可不少。

传统手工测绘的翻车现场

早些年老师傅靠一把卡尺打天下。测量、手绘、算尺寸链。听着挺热血是吧？实际上，复杂曲面一碰就废。 我见过一个涡轮壳体——叶片曲面扭来扭去，老师傅蹲那儿画了一天，最后憋出一句：“差不多得了。” 结果呢？装是装上了，振动值飙到报警。拆下来一看，叶尖划缸……血亏。 手工测绘的硬伤：曲面无能为力，装配关系靠猜，热变形、应力释放更谈不上。 现在设备越来越精密，这老法子真不行。 工程师手工测绘航空发动机叶片表面轮廓

三维扫描：把实物“搬”进电脑的黑魔法

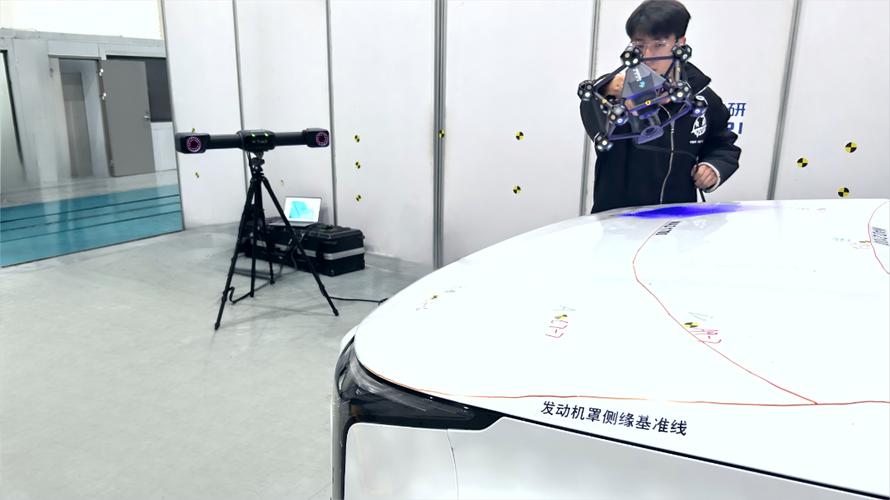

第一次看三维扫描仪干活，我内心就俩字：震撼。 手持激光头这么一晃，电脑屏幕上密密麻麻的点云就蹦出来了。不夸张，几分钟扫完一个汽车轮毂，连螺丝孔倒角都清晰可见。 流程不复杂： - 表面处理：高亮件喷点显影剂，否则激光打上去漫天飞 - 贴标记点：方便软件拼接 - 扫描：手持或关节臂，讲究个路径规划，别漏扫 - 点云处理：去噪、精简、拼合……这一步最磨人 别以为扫出来就行！ 点云到可用模型还有好几道坎。三角面片化、孔洞填补、拟合曲面……尤其是配合面，得反复比对。有次扫个泵体，内腔狭窄，探头伸不进去，差点放弃。后来切了石膏模倒模出来再扫——哈哈，土办法救场。 问：扫描出来的模型精度能有多高？能满足使用吗？ 答：这问题问到根上了。现在主流手持激光扫描仪标称精度0.02mm-0.05mm，实际上环境震动、反光都会打折。一般工业级够了。但要是做精密偶件——比如柱塞泵——可能还得结合三坐标打关键尺寸。一句话：别迷信参数，得看怎么用。 我们经常扫完再用三坐标校几个基准面，心里有底。 手持三维扫描仪获取汽车变速箱壳体点云数据

逆向不是抄数，是再设计

逆向不是抄数，是再设计 很多老板觉得逆向就是“抄”，便宜、快。大错特错！ 纯抄数不看工况，那是找死。原厂零件为什么坏？磨损在哪里？有没有应力集中？这些都得挖。 我们做过一个进口切屑机刀盘。原厂件寿命2000件就崩刃。扫出来发现齿根圆角过小，热处理也偏脆。改设计——圆角加大0.3mm，材质从M2换成粉末冶金高速钢——寿命直接翻倍。成本？不到原厂价的三分之一。客户笑得合不拢嘴。 逆向工程真正的价值在于优化。 特别是那些非标老旧设备，原厂早不服务了。你只能自己搞。这时逆向就是续命大法。 不过，玩逆向也得懂点法律。 问：逆向工程会涉及专利侵权吗？ 答：看用途。纯粹为了维修、恢复功能，一般不算侵权。但要是直接仿制、销售，对方还有有效外观或发明专利，那就踩雷了。✅ 建议先查专利，再动手。另外，反向分析时注意技术秘密——原厂那些特殊涂层、热处理工艺，你未必复刻得出。我们通常只复原几何，工艺自己研发，规避风险。 还有个坑：数据格式。别以为扫出来就是万能cad。逆向软件生成的曲面模型经常有间隙、重叠。导入主流软件前必须做实体化检查。我用过的那个壳——乍看光鲜，一剖切，壁厚从3mm渐变到-2mm……哭笑不得。 💡 小经验：复杂装配体逆向，一定先拆解、拍照，标定装配约束。不然模型零散，根本装不起来。 现在增材制造火了，逆向+3D打印成绝配。扫出来直接打印砂型、蜡模，小批量零件几天就出来。去年帮一家铸造厂反求了大叶轮，直接3D打印砂芯，比开模省了十几万。 再啰嗦一点：别逮啥都逆向。有些标准件买现成更便宜。我见过有人逆向一根弹簧……折腾半天，淘宝十块钱搞定。 这行干久了，越来越觉得：逆向工程，本质上是一场跟图纸的赛跑，也是跟商业话语权的争夺。 没了原厂掣肘，腰杆都硬了。 就说这么多吧。有具体案子，咱再细聊。
