当前位置：首页 > 杂谈 > 正文内容

注塑玩的就是心跳：老师傅也差点翻车的实战笔记

2026-07-25 22:45:38东方不败杂谈1

搞注塑久了，有个感悟——千万别觉得自己啥都懂了。机器一耍脾气，分分钟教你做人。

上周夜班，机台报警，产品缺料。领班调了半小时，射速、背压、保压压力，全试过。没用。他挠着头跟我说：“怪了，以前这样调肯定行。” 我过去一看，料斗空了。他愣了。

这种事儿，车间里天天发生。注塑这行，书本理论只是地基，真正让人成长的，是那些让你半夜惊醒的异常。

一、参数调了俩小时，问题居然出在这？

很多技术员一遇到缺陷，本能反应就是调注塑机参数。射速提一点，保压时间长一点，背压降一点……忙活半天，效果甚微。说实话，工艺参数只是表象。我见过太多案例，最终根源是模具温度不均，或者烘料不到位。

比如PA66，含水率稍微高一点，制品就冒银丝，脆得跟饼干似的。你拼命加背压也没用。有的厂为了省电，干燥机开到80℃应付，原料实际含水率还在0.2%以上。咋可能打得好？

注塑机干燥料斗烘料温度显示

还有模具冷却。有些模具设计得水路像迷宫，局部热量散不掉，热胀冷缩都能卡死顶针。操作工就猛喷脱模剂，车间弄得跟仙境一样——最后产品尺寸全跑偏。

✅ 实战忠告： 参数调三遍还不行，起身去看看模温机、干燥机、冷水机。八成是辅助设备在坑你。

问：既然参数不是万能的，那为什么很多培训还重点讲科学注塑、参数优化？
答：这不矛盾。科学注塑让你建立一套逻辑，比如通过模腔压力曲线判断浇口凝固点、分离保压阶段。但如果你连原料干燥、模温稳定都保证不了，参数再“科学”也白搭。地基要牢。参数优化是锦上添花，不是雪中送炭。

二、注塑车间里，谁还没被“缩水”坑过？

缩水——学名凹陷，是最烦人的缺陷之一。有时候产品肉厚稍微不合理，rib 位根部就一个大坑。客户验货，手电筒一照，直接退货。

我曾为一个汽车内饰件搞了足足三天。那个件在A面有个小缩痕，不明显但客户零容忍。我们尝试了：加大保压压力、延长保压时间、降低模温、升高模温（有时候逆逻辑操作反而有效，邪门吧？）、调整浇口位置……最后发现，是模具排气不良造成局部憋压，保压作用不到那里。

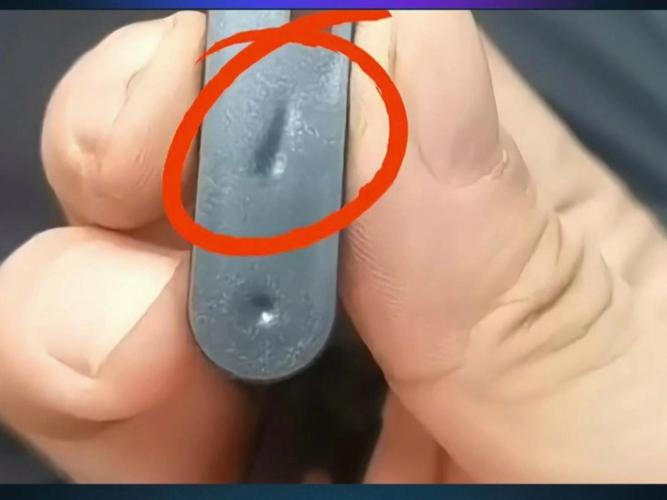

注塑件缩水凹陷缺陷特写

加了一条排气槽，深度0.02mm，立马好了。所以你看，缺陷背后往往是系统问题，不是单一变量。

问：缩水是不是只能靠补胶和保压解决？
答：不一定。有时可以通过降低模温让表面更快凝固，形成皮层，减少收缩视觉效应。也可以改产品结构，比如把加强筋厚度减薄到主壁厚的40%-60%。更聪明的法子是用发泡注塑，内部形成微孔，补偿收缩，几乎无缩痕。不过发泡需要特殊螺杆，投资不小，但长远看值。

三、自动化是好，可别把老师傅的直觉丢了

现在都说工业4.0，注塑车间也是机械手、MES、视觉检测一应俱全。我承认，自动化确实省人。但有个现象不好——技术员的依赖心重了。以前调机，老师傅听声音就知道螺杆有没有裹气，摸一下模具感觉温度对路不。现在全看显示屏。

去年冬天，一套模具投产，自动监测显示模温稳定25℃，一切正常。但产品总出现轻微披锋。远程诊断看不出啥。我去了现场，伸手一摸模具，心里就骂：这哪是25℃，分明有35℃以上！ 温控器传感器插在模具外侧，离型腔太远，信号失真。老师傅的“皮温计”虽然不精确，但感受的是真实。

💡 不是说放弃数字化。而是人机结合。数据会骗人，手感不会。我建议各位主管，定期让技术员关掉屏幕，凭经验摸一模、听一听，再和数值对比。这样，既能校准设备，也能保住那份手艺。

另外，自动化还要考虑模具保护。低压锁模设置不当，机械手取出不良，合模夹坏滑块的事，听到太多了。一套滑块维修费上万，跟抢钱一样。

问：小批量多品种的注塑厂，上自动化划算吗？
答：看情况。如果产品换线频繁，建议优先搞快速换线系统，比如磁力模板、组合夹具，减少调机时间。机械手可以买通用型，示教灵活。另外，在线视觉检测现在成本降了不少，针对外观要求高的产品，能大幅减少人工目检。别一上来就追求全自动，分步实施，先解决瓶颈工位。
