去年在宁德一个pack厂，碰到个干了十来年的工艺老李。他蹲在分容柜前，抓了把化成后的电芯，苦笑着摇头：“这批次，又得筛掉三成。” 我凑近一看测试数据——容量差居然超过5%。他啜了口烟，说：“正极材料批次换了，匀浆愣是没调过来。” 这就是新能源制造的日常，哪有那么多光鲜亮丽。 锂电池生产线 工人检查电芯

原材料：天天在“开盲盒”

搞锂电的人最怕什么？不是缺订单，是原料又双叒叕波动了。碳酸锂价格坐过山车也就罢了——前年60万一吨，去年跌到10万，今年又窜上15万，采购总监头发掉光。更要命的是一致性。同一个供应商的磷酸铁锂，D50颗粒度能差出1微米，比表面积忽大忽小。你让匀浆工序怎么稳？涂布面密度跟着跳舞。 有一次我去看混料车间，操作工正往搅拌罐加NMP，嘴里嘟囔：“这锅浆料粘度又超了，昨晚夜班干的都是废料。” 我瞄了眼粘度计——8000mPa·s，工艺窗口是6000±500。原因？新来的PVDF批次溶解性差了。这种细枝末节，设计人员根本不会写进PFMEA里。

问：为什么电芯分容后容量老是飘？正极材料换了批次就不行？

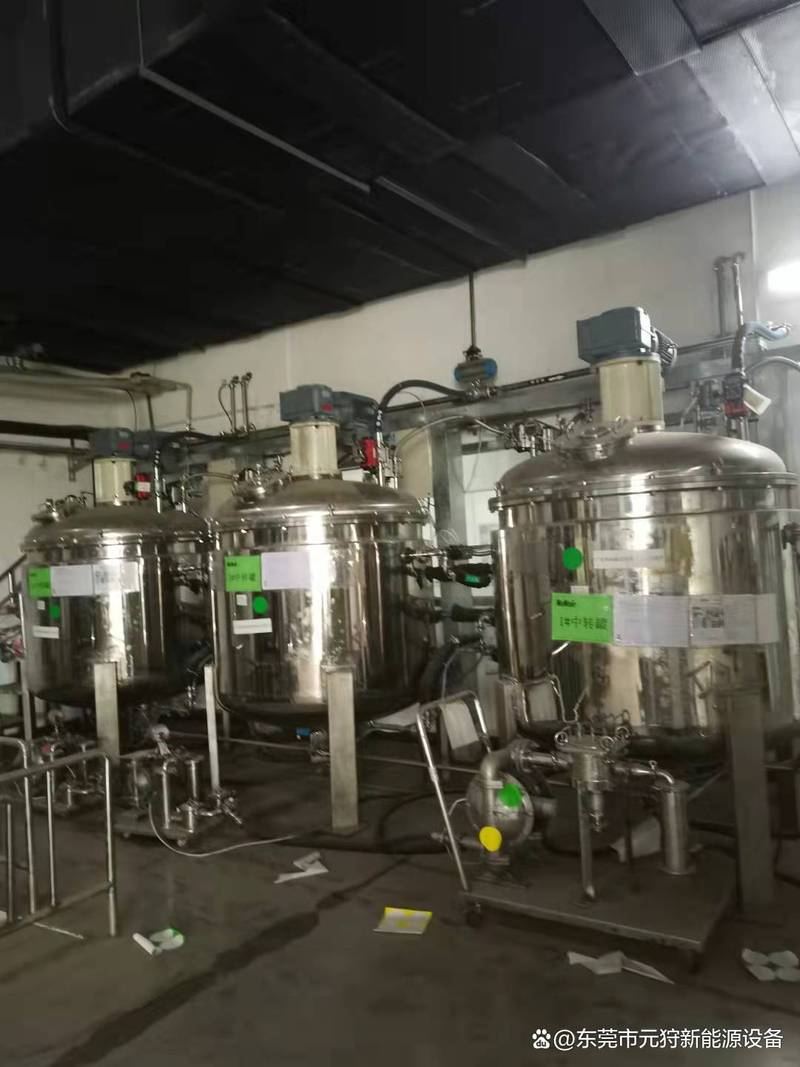

答： 其实不光是正极。负极、电解液、隔膜，哪样一变，整个界面就乱了。比如一次使用某国产导电炭黑，比表面比平常大了15%，浆料导电性提升，但涂布时出现了裂纹——因为应力变化。分容时容量是上去了，自放电也翻倍。产线上通常只见容量，不看微分曲线，等组装成模组后才压差报警，晚了。所以老师傅得手工做极片截面SEM对比，工艺部那帮毛头小子哪懂这个。 锂电池浆料搅拌工艺 车间

智能制造？先把数据洗干净再说

这几年圈里言必称“灯塔工厂”，MES、数字孪生、AI质检... 说实话，我看了不下二十家电池厂的数字化方案，能跑通闭环的，一只手数得过来。不是软件不好，是工业场景太脏。传感器一沾粉尘就漂移，涂布机走带速度采集频率不足，卷绕张力的抖动让虚焊检测模型直接摆烂。 去年有个项目，他们花三千万上了套智能涂布系统，号称自调节模头间隙。结果前三个月，面密度不良率反而从1.2%升到2.5%。搞数据的年轻人懵了。我们下车间一查，原来激光测厚仪在50℃环境下衰减严重，反馈给PLC的信号滞后400毫秒——模头动作根本跟不上。最后没办法，还是让操作工盯着屏幕手动微调。智能化，哼，先把传感器校准周期从一周缩到一天再说。

问：上了MES系统，为什么良率没升，反而误报警一堆搞得产线老停？

答： 这个问题太典型。MES的实施顾问只管IT，不懂工艺。比如卷绕工序，对齐度阈值设成±0.3mm，可你极片来料本身边缘波浪就有0.2mm，相机轻微震动就触发Out of Spec报警，每条线一天停十几次。操作工烦得直接关掉检测——成了摆设。后来我们重新梳理，把报警分成硬停和软提醒，并关联来料数据做动态基线，产线才消停。记住，数据没清洗，规则没优化，智能就是智障。

安全：别等烧了才想起BMS

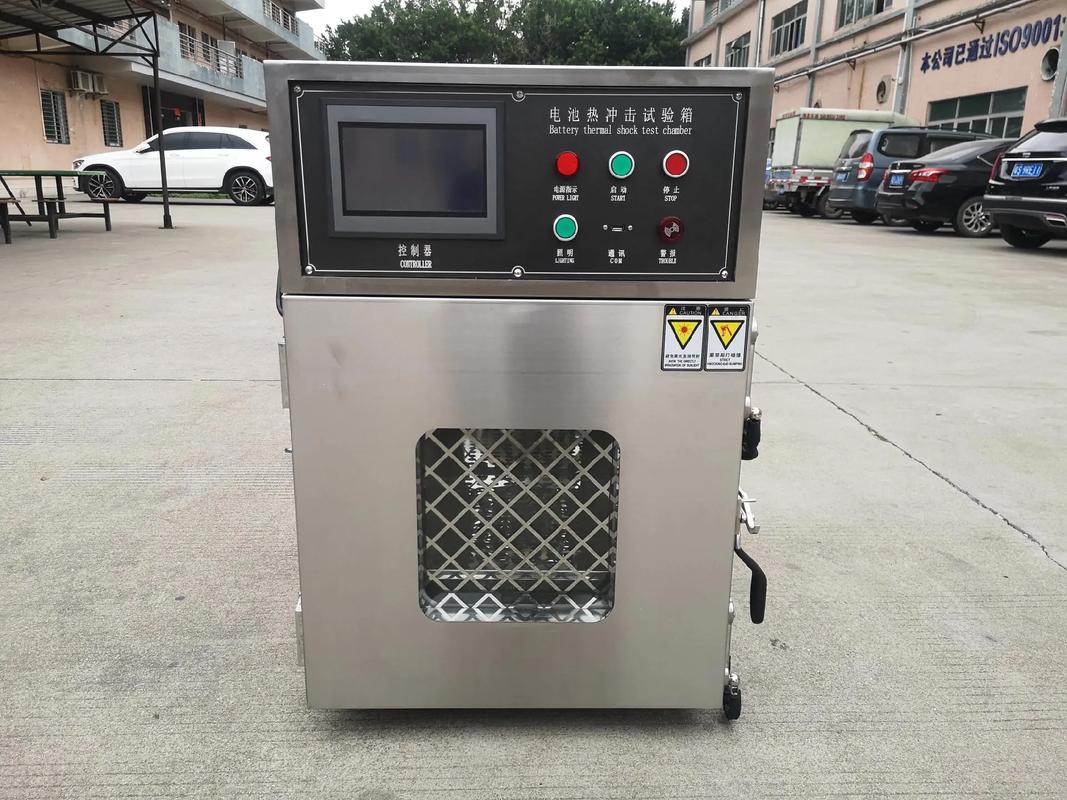

每次看到电动车起火新闻，我心里就一紧。做电池的，谁不怕热失控？有一回做针刺实验，电芯硬生生从30℃飙到600℃只用了8秒，铝壳都熔了。虽然那是极端测试，但日常的微短路才防不胜防——铁锂电芯内短路初期压降只有几十毫伏，BMS根本察觉不到，等到温升速率报警，内部已经锂枝晶刺穿隔膜了。 现在的方案是学模组级别焊点超声检测，以及电解液注液前的真空烘烤监控，把水分压到50ppm以下。说实话，某头部大厂的“不起火电池包”确实有一套：他们往每个电芯表面贴了电阻式温度传感膜，采样点从以前的2个加到6个，并能结合内阻变化做预测。不过成本也高得吓人，比传统方案贵三成。值不值？烧一次车，品牌损失可不止三成。 唉，这行就这样。一边被资本催着扩产，一边又要跟微观缺陷死磕。老李后来离职去搞钠离子电池了，他说那边虽不成熟，至少没这么卷。临走前他拍拍我：“新能源这条路，还没到拐点呢。” 锂电池热失控测试 高温箱
