说实话，我见过太多涂层剥离的现场了。一块块漆皮像枯叶一样往下掉，底下是锈迹斑斑的金属——这时候厂家往往一脸委屈，说用的油漆是进口名牌，怎么就不顶用呢？其实，问题根本不在于涂层本身，而在于底下的前处理工序。粗糙度不够、油没洗净、磷化膜没长好……随便哪一点都能让顶级涂料变成废物。

脱脂：涂装的第一道生死关

脱脂：涂装的第一道生死关

油脂这玩意儿，是涂层附着力的头号杀手。你以为肉眼看着干净的钢板，其实表面可能沾满了冲压油、防锈油、甚至指印留下的皮脂。这些污染物会形成一层弱界面，油漆喷上去就像在玻璃上贴胶带——看似贴上了，一撕就整片掉。脱脂不彻底，后续所有工序都是白费。

常见的脱脂方法有碱液清洗、溶剂擦拭、还有超声波。碱液成本低，但得控制好温度和浓度，不然皂化反应不彻底。溶剂脱脂快，可环保是个大坑，VOCs超标罚单不是开玩笑的。倒是超声波，对付形状复杂的工件有奇效，那些盲孔、凹槽里的脏东西能被震出来。不过——设备贵啊！小厂子往往舍不得投，最后拿抹布蘸白电油擦擦就完事，结果涂层起泡、脱皮，返工成本更高。

问：怎么判断脱脂干不干净？
答：简单，用水膜法。工件漂洗后，表面如果形成连续水膜，没有水珠破裂，就说明脱脂到位了。如果水珠四散，像荷叶上的露水，那油脂还多着呢，赶紧回炉重新洗！

问：脱脂后能直接进下一道吗？
答：最好趁早。尤其用了碱液脱脂的，热水漂洗完立刻转入表调或磷化，别搁置太久，否则返锈了你哭都来不及。真见过有车间把脱脂后工件堆墙边，第二天拿出来全黄了，然后又去打磨，折腾三次，漆上去还是掉，唉，工艺纪律啊。

磷化与钝化：被误解的“底层英雄”

磷化这步，很多人觉得可有可无，尤其是在一些低端涂装线上，老板为了省成本，直接跳过磷化或者用简易的“四合一”处理液。结果呢？盐雾试验根本过不了，不到两百小时就锈迹斑斑。磷化膜真正的作用是提供微孔结构，让涂层机械锚定，同时抑制膜下腐蚀。没有这层多孔的晶体膜，油漆就像站在光滑的冰面上，稍受外力就滑移。

现在常用的有锌系、铁系、锰系磷化。锌系磷化膜耐蚀性最好，常用于汽车钣金；铁系颜色偏蓝，处理快但膜薄；锰系主要用于耐磨件，涂装用得少。不过——环保警察来了！传统的磷化含重金属，废水处理头疼得很。这几年很多厂子改成锆化或硅烷处理，膜重只有传统磷化的十分之一，但附着力不差，关键是没有污泥。缺点嘛，槽液管理要求高，pH稍微漂一点，效果就天差地别。

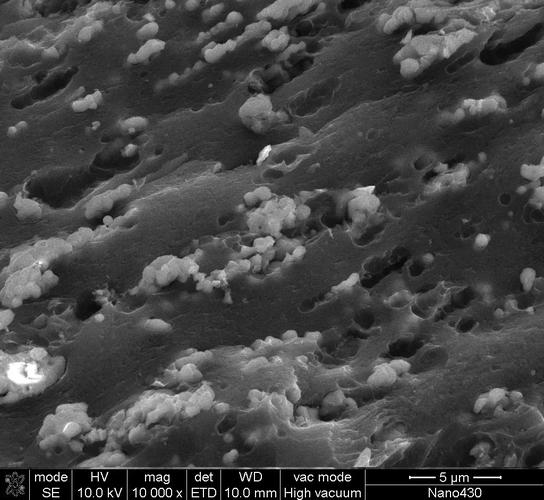

锌系磷化膜结晶SEM微观结构图

问：磷化后需要水洗吗？
答：必须洗！而且要彻底。磷化液酸性的，残留酸会跟涂层里的树脂反应，直接导致起泡、针孔。我见过一个案例，水洗槽的pH一直不监测，后来工件出来表面泛白，涂层做完后半年内大面积起泡，索赔上百万，最后查出来就是水洗不净，酸根离子作祟。洗后还要纯水漂洗一遍，防止水锈，这些细节啊，全是钱堆出来的教训。

问：磷化和钝化到底有什么区别？
答：磷化是化学转化膜，本身参与防腐蚀；钝化更像是封闭处理，用铬酸盐或非铬化合物封住磷化膜的孔，进一步提高耐蚀性。以前六价铬钝化效果好，但致癌，被禁得差不多了。现在无铬钝化是主流，但耐蚀性略逊，所以有些外贸件客户还是指定要六价铬，你只能解释法规不允许，生意都不好做。

抛丸与喷砂：不只是表面清理

讲完化学的，来点物理的。抛丸（或喷砂）常常被当成“粗暴”的除锈手段，但它的精细度其实影响深远。磨料的粒度和种类直接决定了表面粗糙度，而粗糙度又跟涂层附着力成正比——不过不是越粗糙越好。粗糙度过大，涂层会覆盖不住顶峰，形成针孔，反而加速腐蚀。有一回，一个客户说他的环氧富锌底漆老起泡，我们去测粗糙度，好家伙，Rz值上了120μm！油漆根本盖不住那些尖锐的峰谷，气泡全窝在谷底。后来换了细一号的钢砂，问题立马消失。

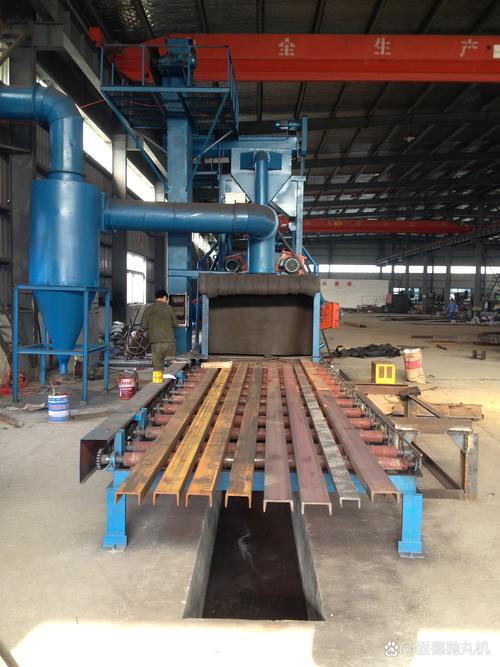

抛丸机处理钢结构表面现场作业图

钢丸、钢砂、石英砂、棕刚玉……磨料选不对，等于给工件毁容。钢丸较圆，用于大面积清理和强化；钢砂有棱角，能打出尖锐的锚纹；石英砂便宜但粉尘含硅，职业健康是隐患，很多地方不让用了。还有个玄学：磨料的硬度必须高于工件，否则磨料自身碎成粉，污染表面不说，还影响粗糙度均匀性。可别小看这点，有些小厂图省钱，用回收好几次的废丸，硬度衰减得跟面团似的，打出来的表面像猫抓一样，根本没法看。

问：抛丸后多久必须涂装？
答：越快越好。钢铁表面一旦暴露在空气中，就开始氧化，尤其是湿度大的地方。规范上常说4小时内喷涂底漆，可我觉得，在沿海地区，两小时就得干完，不然肉眼看不见的锈痕就出来了。这层返锈很要命，它破坏了活化表面，涂层附着力会打折扣。万一耽搁了，绝对要重新抛丸，别心存侥幸。厂里要是总控制不好间隔，就老老实实在抛丸机后头马上跟个底漆喷涂室，流水线别断了。

问：抛丸后表面有灰怎么办？
答：高压风吹呗，或者用吸尘设备。千万别用压缩空气对着猛吹然后不管了，灰尘会飘到其他工序里。更别用抹布擦，纤维残留会害死涂层。有时候看到工人拿毛巾去抹，真想骂人——那毛巾上油污、棉絮全蹭上去了，你是做表面处理还是做污染转移？

写到最后，其实就想说一句：表面处理不是玄学，它就是那么几个参数、几个步骤，但每个环节都跟多米诺骨牌一样，一块没摆好，全盘皆输。别再问为什么好油漆不顶用了，先去看看你的前处理线吧。检查脱脂槽液温控准不准、磷化膜外观对不对、粗糙度仪有没有定期校准……这些细碎事做到位了，涂层寿命翻倍都不止。话糙了点，可都是这些年踩坑踩出来的——你，信吗？
