上周去东莞一家钣金厂，看到他们的激光切割机在切12mm碳钢，切缝细得像头发丝——但断面居然挂渣了。一问，原来氮气压力调错了……这事儿让我想写点实在的。很多人觉得激光加工就是“一按按钮齐活”，真不是。尤其现在设备越来越智能，反而把操作门槛给藏起来了，出了问题都不知道从哪查。

别迷信功率：激光切割的‘甜区’在哪？

功率就像汽车的马力，谁都不嫌多，但大马拉小车未必省油。去年有个客户非上20kW光纤，切1mm不锈钢，速度快得飞边都出来了，熔渣粘了一整板。后来调回8kW，用压缩空气，断面反而光亮。切割速度与断面质量的平衡点，才是真正的“甜区”——这个点跟材料牌号、厚度、气体类型都有关。举个例子，切3mm冷轧板，4kW用氮气，速度12米/分，断面近乎镜面；如果加压到18米/分，条纹立刻粗得像搓衣板。这不是机器不行，是违背了熔融切割的物理极限。 激光切割机切割碳钢厚板断面条纹细节 很多人忽视镜片维护。保护镜片脏了，透光率下降，你以为功率没变，其实到钢板表面已经打了八折。更可怕的是热透镜效应——镜片受热变形，焦点漂移。等报警了再停机，产线都停了大半天。我的习惯：两个小时擦一次，用无水酒精和超细纤维布，单向擦拭，别来回蹭。这个习惯在欧美工厂是SOP，在国内车间却常被当“强迫症”。

不止切割：激光焊接的坑你踩过几个？

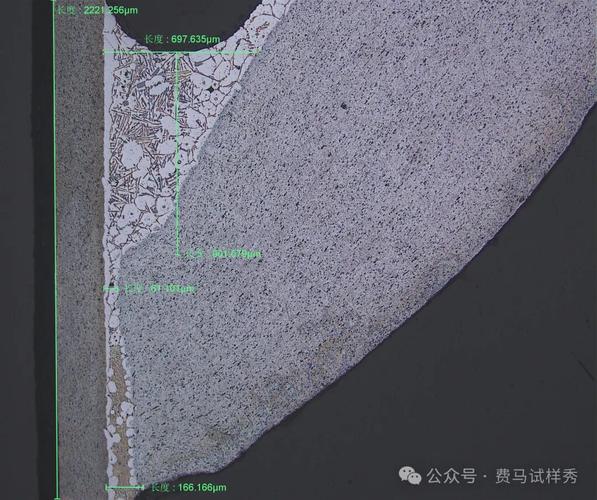

激光焊接现在是新能源电池包的主流工艺，但不少甲方还拿切割的思维套焊接——要快、要亮。可焊接看的是熔深和缺陷。前几天一个做储能柜的朋友抱怨焊道发黄脆断，查了半天，发现保护气居然用的压缩空气……氮气/氩气纯度不够，鱼鳞纹下面全是气孔。保护气的纯度比流量更重要，99.99%以上是底线，混入一点氧气，焊缝就脆了。 激光焊接焊缝金相组织显微图 说到焊接，不得不提摆动头。现在都推“摆动焊接”，能搭接异种金属。但摆动频率和幅宽如果匹配不好，熔池流动紊乱，反而产生咬边。有次在现场看技术员调试，铝板搭接焊，摆幅给到0.8mm，频率300Hz，结果焊道两侧塌陷。调回0.5mm、200Hz，成型立竿见影。这些参数都是试错试出来的，教材上可没有。 问：光纤激光和CO2激光，现在选哪种更划算？ 答：说实话，除非你切厚板非金属，否则闭眼选光纤。维护成本低，电光转换效率高，3mm不锈钢切得飞起。但——注意但书——切高反材料比如铝、铜，要用隔离器，不然一个回反光把激光器干烧了，哭都来不及。现在市面上还有直接半导体激光器，功率能上万瓦，但光束质量差一些，切薄板还行，厚板就露馅了。 问：怎么判断切割质量？有时断面有条纹。 答：条纹是必然的，关键看粗不粗。如果条纹像唱片一样规律，可能是伺服参数没调好。加速太快或者导轨脏了。还有，喷嘴同轴度偏了十丝也会这样。别总怪机器，先检查气路和镜片。另外，如果下表面挂硬渣，赶紧看材料杂质，Q235B含硅量高了，怎么切都挂。换酸洗板立马解决问题。

激光打标与清洗：小工序里的大讲究

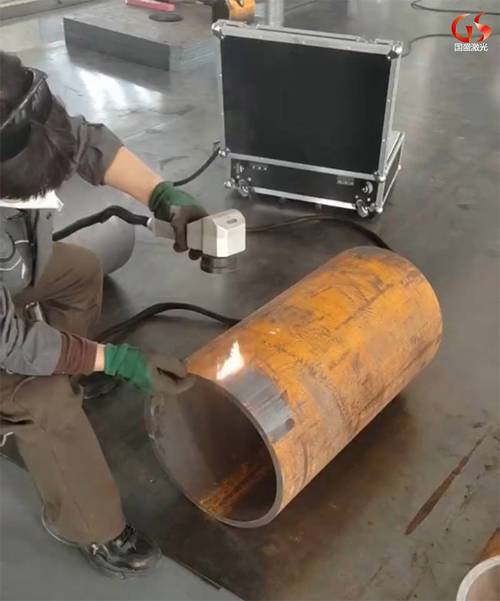

激光打标看似最简单，但二维码追溯系统一上，问题就暴露了。很多厂打着打着，码的对比度下降，一查，振镜头热漂移了。尤其夏天车间没空调，一开十几小时，焦点偏了十微米，激光能量密度掉得厉害。振镜散热是打标稳定的命门。现在高端机内置风冷加温度传感器，便宜货就考运气了。还有，打标软件里的填充密度和拐角延时，很多人从来不调，导致圆弧边缘烧焦。 激光清洗最近火得不行，除锈、去漆、焊前预处理，环保又高效。不过船厂的朋友提醒：清洗速度一快，容易出“斑马纹”，其实就是脉冲重叠率没算对。重叠率低于30%，就会漏光；高于60%，基材过热，甚至微熔。经验公式：线速度=脉冲频率×光斑直径×(1-重叠率)，但实际还要考虑光束偏转的惯性延迟，所以预留10%余量吧。 回过头看，激光加工这东西，门槛在围栏之后。设备厂家总爱演示最优工况，但车间里的温湿度、灰层、操作工的习惯才是常态。我见过最夸张的：保护镜片换上不撕膜，功率开满，膜烧化了糊在镜片上，整个激光头报废。这种低级错误，说明书上绝对不会写。 所以，别把激光设备当黑箱子。懂一点激光原理，学一点工艺调试，生产效益能翻倍。2025年了，很多工厂开始上AI自动调参，但基础诊断能力还是人的。毕竟，机器只会计数，不会问“为什么”。 工厂激光清洗钢板表面锈迹前后对比
