昨晚十一点，徒弟发来一张变速箱壳体的扫描点云，破口大骂：“这破壁STL，面片都烂成这样了，逆向个鬼！” 我盯着屏幕上那些断裂的三角面——没错，做逆向工程的人最怕这种原始数据。但说实话，越烂的活，干完了才越有成就感。就像当年我把一个日本发动机缸盖从扫描到模具只用了两周，车间主任拍着我肩膀说：“你小子，把人家十几年的机密全扒光了啊！” 我苦笑，哪有什么扒光，逆向工程这事儿，远不止抄个外形那么简单。 变速箱壳体三维扫描点云数据

别把逆向工程和山寨画等号

2008年金融危机那阵子，江浙一带的小模具厂疯了一样搞逆向——买来进口零件，扫描、测绘、开模，两周出仿品。那是纯粹的复制，连原厂的加工刀纹都懒得改，结果呢？寿命不到原厂三分之一。真正的逆向工程，是站在巨人肩膀上理解设计意图，再优化、再创新。一台德国精密减速机，拆开测完才发现人家在行星架内部做了拓扑优化，减重15%却刚度不变，这种结构靠正向设计，没有几十次迭代根本想不出来。我们通过逆向吸收其精髓，用到国产机器人关节里，成本降了40%，性能反超——这才是价值。 不过话说回来，法律风险这事儿必须拎得清。我国《反不正当竞争法》白纸黑字，直接复制专利保护内的产品即构成侵权。所以正规的逆向流程，必须有“净化室”环节：先由专利律师拆解产品，标记所有受保护的特征，再由工程师绕开这些特征进行重构。我曾参与过一个航空接头项目，为了绕开一个看似普通的卡扣设计，团队硬是改了七版方案，最后竟然做出了更易拆装的原创结构！你看，法律逼出来的创新，有时候比技术本身更精彩。 问：逆向工程是不是只能用在机械零件上？软件、芯片能不能逆向？ 答：能，但玩法完全不同。机械零件靠三维扫描，软件靠反汇编和反编译，芯片靠逐层腐蚀拍照（这活我亲眼见过，酸液的配比错一点，整个芯片就废了）。但软件逆向的法律边界更模糊，特别是涉及著作权时，一不小心就踩进刑事犯罪的坑。咱们搞工业的，还是老老实实跟实体打交道吧。

激光扫描的戏法：从烟灰缸到航空叶片

有一次，某航天厂拿来一个涡轮叶片，涂层都烧蚀了，就剩个残骸，要求还原出原始CAD模型。这活接不接？我犹豫了五分钟——因为叶片内部有复杂的冷却气路，常规扫描根本看不见。最后我们搬来工业CT，上百万一台的设备，扫了整整两天，重建出内部通道，才发现人家在气膜孔排布上动了巧思：前缘的孔径大小不一，呈非均匀分布，这样冷却效率提升了18%。如果没有CT技术，这种内藏玄机根本无从逆向。 扫描这件事，坑深得很。激光扫描仪标称精度0.02mm，但工件表面反光、深孔、陡峭斜面都会导致数据缺失。有次我扫描一个镀铬的摩托车排气管，激光打上去全镜面反射，点云稀疏得跟秃子的头发似的。后来只好喷一层显像剂，那气味臭得整个车间骂了我三天！不过话说回来，现在有些机构用蓝光扫描，对反光面友好多了，但遇到黑色橡胶件还是歇菜。 工业CT逆向扫描航空叶片内部结构 拿到点云只是万里长征第一步。处理软件里的“三角面”是门玄学：孔洞填补、噪声去除、面片光顺，每一步都考验经验。新手往往把面片修得溜光水滑，结果关键特征全磨没了；老手则知道哪些该保留、哪些可平滑。我常用的Geomagic Wrap里有个“基于曲率孔洞填充”功能，对付复杂曲面特别好用，但前提是你得懂微分几何——曲率连续、切线连续，这些概念如果没搞明白，补出来的曲面就是一坨屎。 问：对于小企业来说，上逆向工程设备，入门级投入要多少？ 答：看你要抄什么。如果只做小零件，一台国产手持激光扫描仪，精度0.03mm，十几万就能拿下；配上个二手关节臂，加起来不到三十万。但如果要抄整车、大模具，那至少得百万级的跟踪式扫描仪或者摄影测量系统。软件另算，正版Geomagic Design X一套就要二十多万。所以很多小厂先用盗版练手，等接到赚钱的活再转正——这行业就这样，没法子。

UG还是CATIA？逆向建模软件撕逼大战

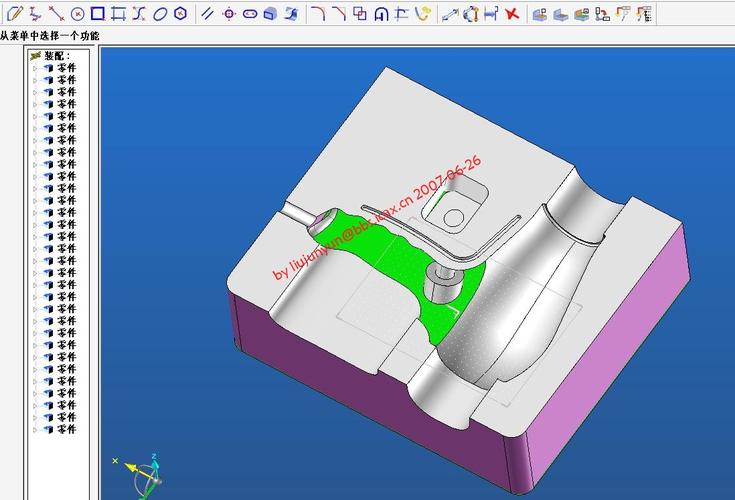

我清楚的记得，2015年那个夏夜，我和老李在车间为了选软件大吵一架。他非说CATIA的曲面功能天下第一，我倒觉得UG的同步建模更适合逆向——直接从点云创建特征，改形位公差像捏橡皮泥一样快。吵到凌晨三点，干脆各做一个鼠标外壳模型比试。结果他做的曲面确实顺滑，G2连续完美，但修改个按键位置花了半小时；我UG十分钟搞定，但曲面质量只达到G1。逆向工程就是这样，永远在效率和质量之间权衡。 现在市面上冒出一堆新工具，比如Rhino 7的SubD细分建模，对付有机形态逆向后的神速；还有西门子的Convergent Modeling技术，直接把小面体跟实体混合建模，不用费劲转成NURBS。我徒弟对这些新玩意爱不释手，但我这老家伙还是觉得：工具再炫，不懂产品结构、不懂材料、不懂工艺，逆向出来的模型就是废纸。你见过把加强筋位置都搞错的逆向件吗？我见过——那模具试模时直接裂了，钢水喷出来，差点出人命。 说到这边，不得不提逆向工程中一个最被忽视的环节：公差映射。扫描数据本身带有测量误差，逆向重构时如果直接按名义尺寸建模，装起来肯定干涉。高手会把原产品的磨损、变形考虑进去，甚至故意放大某些间隙。比如我逆向过一个飞机舱门铰链，原设计估计运行了二十年，铰链孔已经磨成椭圆，我建模时仍按椭圆孔做，结果新零件装上去反而卡滞——人家原设计是圆孔！那磨出来的椭圆，是使用变形的痕迹。这个教训告诉我：逆向不是简单的复刻，而是还原设计意图，甚至要揣摩当初工程师为什么这么干。 逆向工程软件UG与CATIA界面对比操作 问：逆向工程后的模型，能直接用3D打印制造吗？ 答：理论上可以，但千万别直接打。扫描模型是面片格式，3D打印常需实体模型，你得先逆向成CAD。而且打印精度比不上数控加工，复杂配合面还是要上五轴机床。不过快速原型验证倒是常用——我们有时候把逆向的零件3D打印出来，装在总成里看干涉，省得模具报废。 夜深了，电脑右下角弹出徒弟的新消息：“师傅，那个烂面片我终于补好了，你明天帮我看看。” 我回了个👍。逆向工程这行当，哪有什么捷径，就是一个个点云、一条条曲线、一张张曲面熬出来的。但回头一看，我们用逆向推动了多少行业进步——从修复古董汽车到国产医疗器械突破，那种“搞懂你、超越你”的快乐，是正向设计永远给不了的。
