电力行业|青岛斯普瑞250kW双筒型永磁调速改造项目，节能率41.47%（青岛斯普瑞机械有限公司）

开式泵机组是热电企业的重要设备，也是热电装置中能源消耗极大的设备。某热电有限公司#1、#2开式水泵机组的电机与水泵原采用联轴器连接传递扭矩。经过对#1、#2开式水泵机组运行观察和数据分析，发现系统存在负载振动较大、运行过程中能量损失较大等突出问题。

为响应国家节能减排政策，该热电公司决定对开式水泵进行节能改造。经综合分析对比阀节流调速系统、液力耦合器、变频器以及永磁调速器等多种调速节能方式，该公司最终确定采用青岛斯普瑞双筒型永磁调速器的技术改造方案。

改造后，该项目整体节能率高达41.47%，节能效果明显。

设备参数

改造设备：开式水泵

电机参数：额定功率250kW 、额定转速 990r/min

改造前工况

#1、#2开式水泵机组改造前，电机与开式泵采用普通刚性联轴器连接，电机与泵都用地脚螺栓统一固定于同一混土基础上，电机后部基础余量不足300mm，容许电机后移尺寸有限。

青岛斯普瑞永磁调速器安装在电机与水泵之间，取代原有的联轴器。永磁调速器安装轴向距离需要300mm，将电机后移300mm，满足电机后移距离的要求，完美解决了项目改造需求。

使用效果

改造前，电机与开式泵采用联轴器刚性连接，联轴器连接存在对中误差，振动相互传递，使电机和泵在运行过程中振动值较高导致整个系统运行工况不佳，使用寿命受到影响。

经过永磁调速器改造后，在正常情况下，电机振动最大振幅减少为0.01mm，水泵振动最大振幅减小到0.015mm。青岛斯普瑞永磁调速器改造后，有效减小了电机与开式泵的振动，隔离振动效果明显。

图 / 改造后现场图片

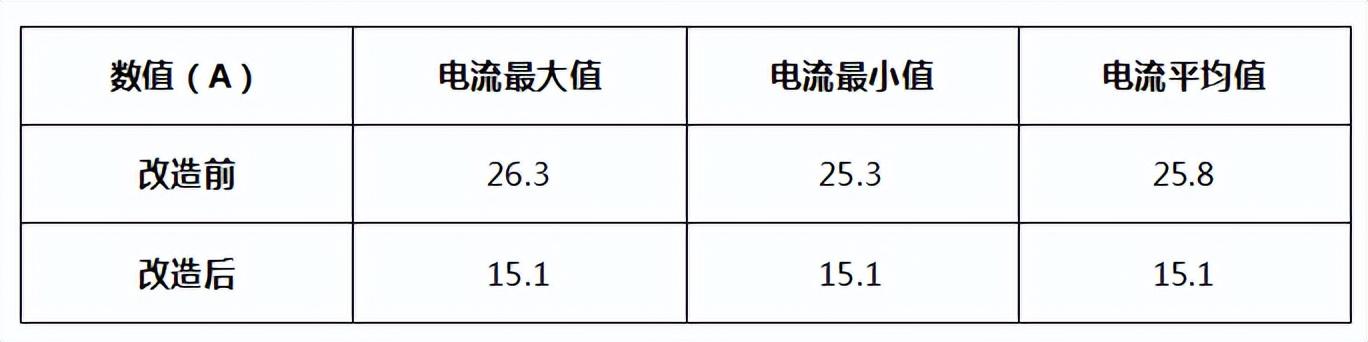

开式泵经永磁调速器取代联轴器改造后，由定速运行改为变速运行，经比较，整体节能率41.47%，节能效果明显。

有效节省成本及减少二氧化碳排放量：

使用青岛斯普瑞双筒型永磁调速器调节，若按照年平均运行8000h，每kW·h电价按0.3元计算，每台设备年节电量：72.9万kW·h；年节约电费21.87万元；每年减少二氧化碳排放量达726.8吨，相当于269辆1.6L小汽车1年的碳排总量（备注1）。

数据来源 / 国家统计局《各种能源折标准煤的折算系数》

备注1：1.6L的轿车，一年行驶里程约为1万公里，按1000升汽油使用量来计算，一年汽车碳排放量约为2.7吨。

总结

使用的青岛斯普瑞永磁调速器的结构为空冷双筒型，在设备运行期间，永磁调速器工作正常，并有以下特点：

1、满足负载的调速范围0%-97%，且连续可调，具有明显的节能效果。

2、实现负载转速的远程DCS或PLC调节控制，同时具备就地手动机械调节功能作为补充控制方式。

3、实现电机软启动、软停机，可延长关联电气使用寿命。

4、允许对中误差1mm，轴窜10mm。

5、构造简单，基本免维护。

6、在正常使用维护条件下，永磁调速器使用寿命30年。

7、采用非机械连接装置，负载和电机没有机械硬连接，隔离负载和电机间振动的传递，有效减少系统振动。

图/VS变频器

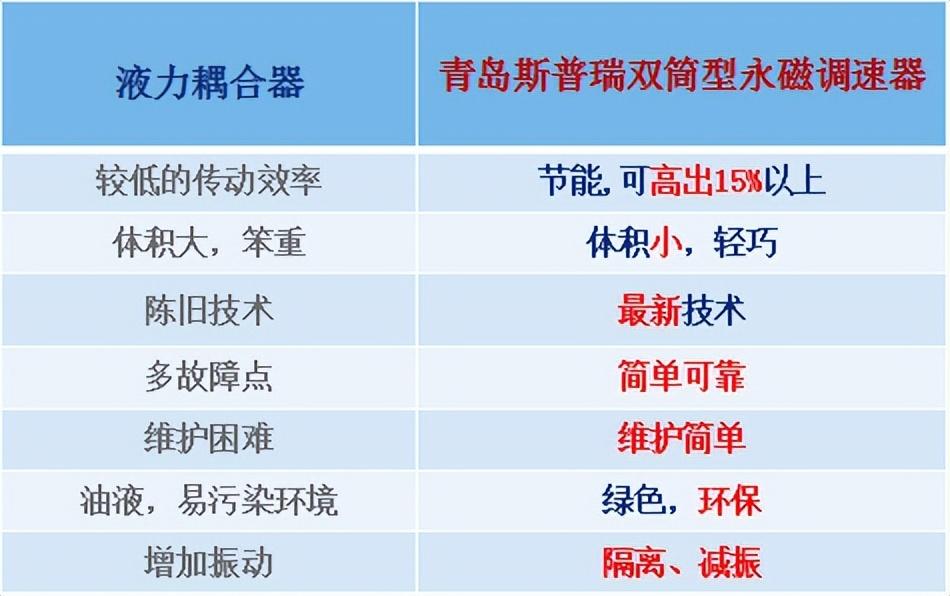

图/VS液力耦合器

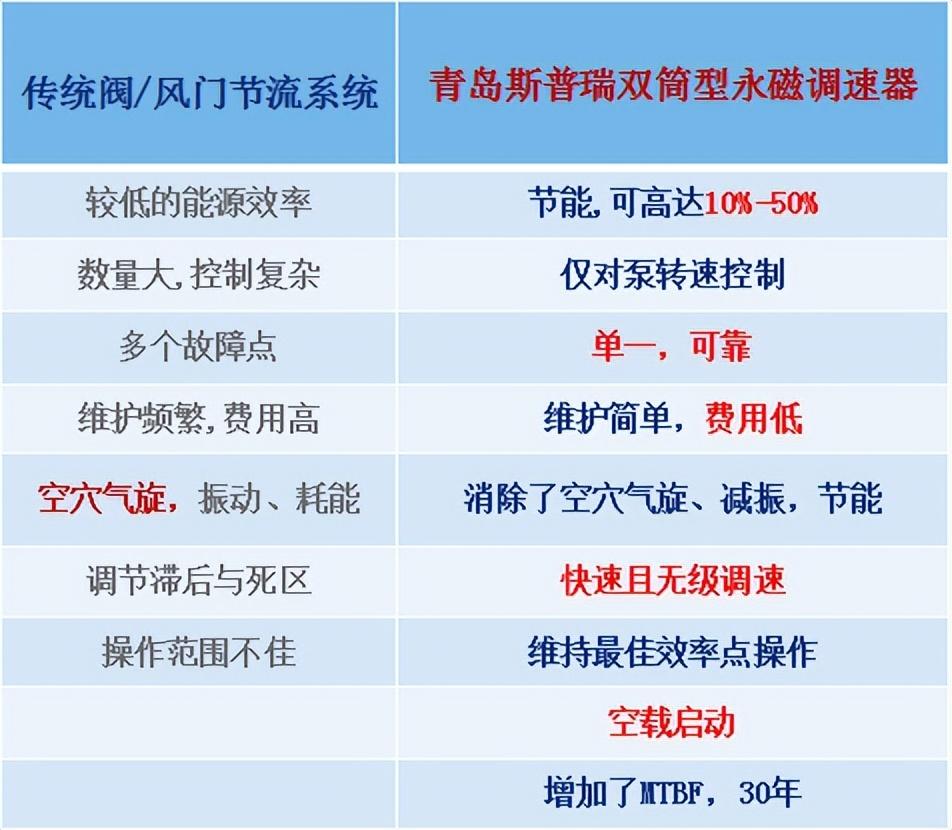

图/VS传统阀/风门节流系统

日前，为进一步提高工业能源利用效率，推动能源资源优化配置，工业和信息化部等六部门联合印发了《工业能效提升行动计划》。《行动计划》的提出，进一步明确了高能耗工业企业节能降碳的方针，统筹推进能效技术变革，提升重点用能工艺设备产品效率，为工业企业节能与绿色低碳发展提供了蓝图。

青岛斯普瑞能源科技有限公司，以先进的永磁驱动技术，积极践行绿色低碳转型战略，对高能耗工业企业能效提升、绿色低碳转型和高质量发展起到积极促进作用。

青岛斯普瑞能源科技有限公司，是一家专业致力于永磁驱动设备的研发、设计、生产、销售和服务的高新技术企业。青岛斯普瑞在永磁调速器和永磁耦合器领域已申请66项专利，其中发明专利20项，实用新型专利46项，已获批发明专利9项，实用新型专利26项。目前，公司的空冷型调速器可达1120kW，水冷型永磁调速器可达5000kW。
