家装施工图设计：你必须搞懂的12个常见问题

施工图设计基础认知类问题

问：没有施工图设计能不能直接开工？答：绝对不能！ 说实话，我干了快20年装修，见过太多图省事让工人凭经验装的业主，最后错了改不动，砸砖返工的钱比设计费多了十倍都不止。比如插座留错位置被定制柜挡住，开关装在门后面打不开，全是低级错误。 ❗注意：哪怕是老房局部改造，也要出一张标注清楚尺寸和点位的简单施工图，花费也就三五百块，远够不上后期返工的零头。问：一套完整的家装施工图设计包含哪些核心内容？答：少了哪样都不行的核心内容有五样：平面布置图、拆改墙体图、水电点位图、天花吊顶图、关键造型立面尺寸图。 常见误区：很多设计师只给你出好看的效果图，就敢说设计做完了，不给全套施工图，这纯粹是偷工减料，工人根本没法照着做，全靠瞎蒙。问：施工图设计是找装修公司送，还是自己单独找设计师做？答：如果找整装公司做全包装修，一般设计费已经包含全套施工图，没问题，可以直接用。如果是自装找散工施工，建议单独花10-20元/平找专业设计师出图，100平也就1000-2000块，比自己瞎装错了省钱多了，对吧。 💡建议：一定要索要CAD源文件，后期改个位置直接调，不用重新画图浪费钱。

施工图设计落地施工类问题

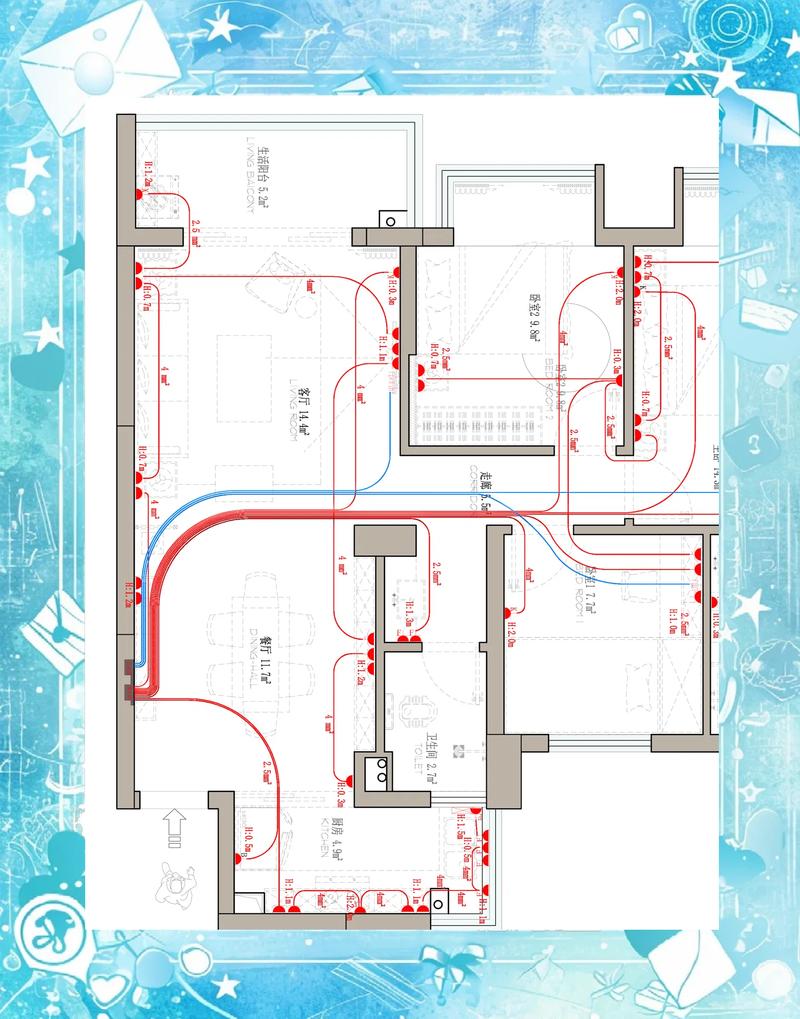

问：施工图设计上的尺寸，误差多少算合格？答：行业标准是误差不超过5mm，超过就是不合格。 原因很简单，瓷砖、定制柜体、木门都是提前按尺寸加工的，差1cm可能就装不上，还得返厂重新做，耽误十天半个月工期。 ❗注意：工人放线开工前，一定要对照施工图复尺一遍，复尺没问题再动工，别上来就砸墙开槽。问：水电改造的施工图设计，最该注意什么？答：核心是标注清楚点位的标高和间距。比如普通插座距地30cm，开关距地135cm，柜机空调插座要距地180cm，这些都得标死。 常见误区：只画个圈代表位置，不标高度，工人凭经验留，最后插座被定制柜完全挡住，想用只能走明线，丑到哭。问：拆改墙体的施工图设计，必须标注什么？答：必须明确标注哪部分是承重墙，哪部分是可拆的轻体墙，还要标清楚墙里原有水电管线的走向。 ❗记住：承重墙一丁点都不能动，哪怕你只是想切个角放柜子都不行，破坏结构的风险你根本担不起。问：定制柜子需要单独出施工图设计吗？答：当然需要。不管是定制品牌做，还是木工现场打，都要把柜子深度、隔板高度、开门方向、五金位置全都标清楚。 💡举个例子：衣柜挂长衣的区域高度一定要留140cm以上，短衣区留100cm，别做完才发现长款羽绒服挂不下，再改隔板就太麻烦了。

问：吊顶和电视背景墙，需要在施工图设计里画立面吗？答：必须要！很多人只画平面，不画立面的尺寸和造型，工人做出来的厚度、高度全不对。比如你想要悬空电视柜，不标注离地25cm，工人随手给你做成离地40cm，比例崩了巨丑，砸了重弄又是好几千。

施工图设计预算验收类问题

问：施工图设计会影响装修总预算吗？答：太影响了！所有装修项目的工程量，都是按施工图算出来的，比如拆改多少平、瓷砖贴多少、吊顶做多少米，全按图量。没有施工图的话，装修公司乱报工程量，多收你三五千太正常了。问：拿到做好的施工图设计，第一步该做什么？答：当场拿着图纸去房子里复核尺寸！很多设计师偷懒，直接套网上的户型图，根本没上门量准尺寸，等你开工开槽了才发现对不上，耽误工期还白砸钱。问：施工图设计做好之后还能改吗？答：开工前随便改，改到你满意再动工！开工之后再改，不仅要加设计费，还要砸掉已经做好的工程，多花冤枉钱。说实话，我见过改一次图多花两万的，真的犯不上。问：自装找网上免费的施工图设计能用吗？答：99%都不能用。免费的要么是套模板，根本不符合你家的尺寸，要么缺很多核心内容，比如没有水电点位、没有立面标注，工人根本没法用。 💡实在想省钱，找设计师按张收费，一张图几十块，100平也就五六张，几百块搞定，比免费的靠谱一万倍。

特别提醒

1. ❗所有进场施工的工人，必须人手一份打印好的施工图，别只发电子档让工人看，工人干活哪有空天天掏手机翻，现场对着纸质图做才不会出错。 2. ❗别光盯着效果图好看，效果图都是调过色P过的，最终你家装出来是什么样，100%看施工图准不准，施工图没画对，效果图再美都是空中楼阁。
