施工图设计：装修人必须搞懂的12个核心问题

施工图设计基础认知类问题

问：施工图设计到底包含哪些核心内容？答：正规家装施工图必须包含平面布置图、拆改墙体图、水电点位图、天花布置图、地面铺贴图、立面索引图、关键节点大样图这7张核心图纸。很多装修公司给你只出两三张，就是偷工减料，后期全靠工人现场发挥，不出错才怪。💡注意：没有节点大样图的施工图等于废纸，像吊顶嵌灯留深、背景墙留缝、隐形门合页怎么固定，全在大样图标注。问：没有施工图可以直接开工吗？答：绝对不行。别听包工头拍胸脯说”我干了几十年都不用图”，真开工就全是扯皮。你要改个沙发边的插座，工人说当时没说，张口就加钱；衣柜留错尺寸装不进去，砸砖重做，全算你的成本。❗常见误区：很多人以为效果图就是施工图，大错特错，效果图只看颜值，不标毫米级尺寸，根本没法落地。问：家装施工图设计一般多少钱？答：市场价大概是整体设计费的30%-50%，如果单独找团队做施工图，大概是30-80元/平米。100平的房子就是3000-8000块。低于20元/平的别碰，大概率是网上套模板改的，错漏一堆，坑你没商量。

施工图设计关联施工落地类问题

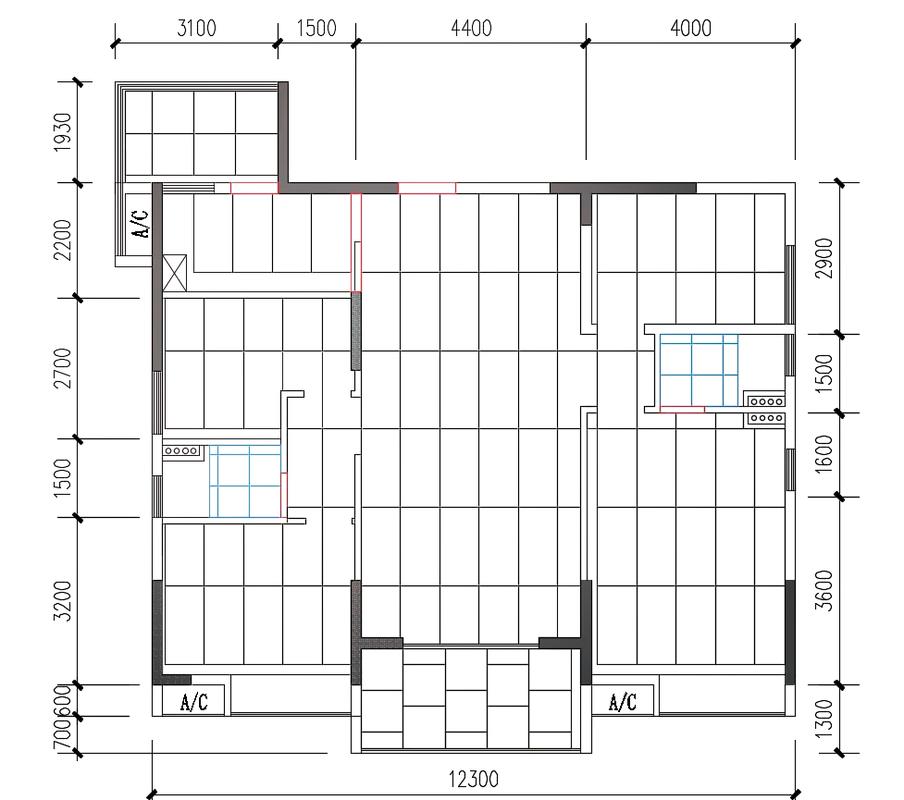

问：画施工图之前，需要提前定好家电吗？答：必须提前定好核心家电的型号。原因很简单，你嵌入式冰箱留多宽、洗碗机要不要留下水、淋浴花洒的进水孔高度，都要对应你的家电型号标在施工图上，差一厘米都可能装不上。💡小技巧：哪怕没付定金，也要先找销售把尺寸图要过来，给设计师标进图里，后期省一堆麻烦。问：拆改墙体，施工图必须标注什么？答：必须用不同颜色标注清楚哪面是承重墙、哪面是可拆轻体墙，承重墙哪怕动个小角都不行，图上绝对不能错。✅标准做法：拆改图必须附上原建筑户型图，开工前工人要对着施工图现场验线，确认无误再砸墙。问：地面铺贴的施工图，最该注意什么？答：最核心是标清过门石高度、地漏排水坡度、瓷砖排版方向。别小看排版，很多人装完发现门口露半块十公分的小砖，丑到抠脚，就是施工图没提前排砖。💡建议：80cm以上的大尺寸地砖，一定要让设计师在施工图上排好版，把半砖尽量挪到沙发、床这些家具能挡住的位置，美观太多。

问：吊顶施工图要标哪些关键信息？答：必须标清吊顶的下吊高度、龙骨间距、龙骨材质、预留的浴霸/筒灯开孔尺寸。很多人装完吊顶发现嵌入式浴霸塞不进去，就是开孔尺寸没留对，错一公分都不行。❗常见误区：龙骨间距不标注，工人偷工做成40cm以上，用两年吊顶就开裂变形，国标标准间距是30cm哦。问：定制家具怎么和施工图对接？答：所有定制家具的尺寸，必须提前放进施工图的平面布置里，包括衣柜厚度、鞋柜换鞋凳深度、餐边柜留的插座高度，都标清楚，瓦工木工就会按照这个尺寸留位置。别等定制上门量尺才发现留的位置差了5cm，拆改的钱够你做两套施工图了。

施工图设计验收避坑类问题

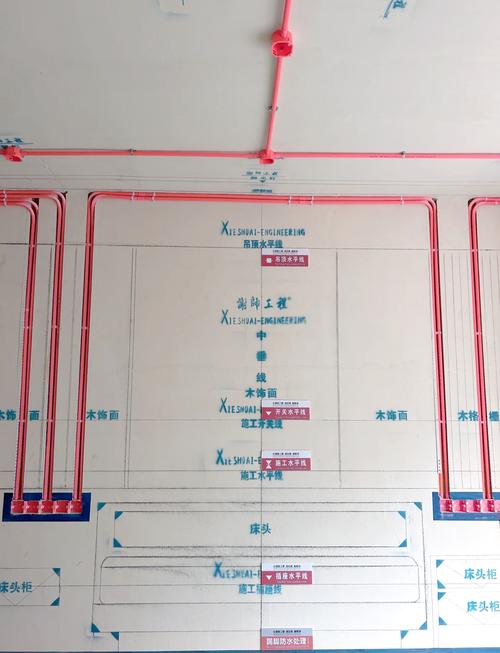

问：施工图出图后，业主自己要怎么检查？答：你不用懂专业，就抓三个点：第一，所有你想要的插座位置，都在图上吗？床头两边、沙发旁边、餐边柜中间，有没有留够？第二，所有门洞、窗洞的尺寸，和你要买的门、窗对不对得上？第三，所有拆改的位置，和你当初要求的一样吗？对着户型图一圈捋下来，半小时就能查完，比开工后再改省钱一万倍。问：预算超支，能不能砍施工图设计的费用？答：千万别。施工图是整个装修的骨架，你砍这里的钱，后期出问题补的钱，是设计费的三五倍都不止。我见过太多业主，省了两千块施工图钱，最后砸砖改水电花了一万多，犯得上吗？问：旧房翻新的施工图设计，和新房有什么不一样？答：旧房必须多画两张图：原有水电管线走向图、原有防水基层检测标注。很多老房原来的电线是暗埋的，砸墙打断了都不知道，后期漏电跳闸才发现，砸墙返工全是额外成本。💡建议：老房做施工图，一定要让设计师上门挨个测原有管线位置，标清楚再动工。问：小户型装修，施工图设计要额外注意什么？答：一定要标清楚所有墙体改造后的净尺寸，尤其是定制收纳的位置，小户型差个几厘米，衣柜就少挂十件衣服。还有，空调外机的位置、水管的走向，都要提前标，别挤了收纳空间。
