关于施工图设计你必须知道的10个问题解答

施工图设计基础认知相关问题

问：施工图设计里必须包含哪些内容，少了会出事？答：必须包含原始平面图、平面布置图、拆墙砌墙图、水电布置图、地面铺贴图、天花吊顶图、立面索引图、关键节点大样图共8类，缺一样都可能出大问题。 很多装修公司给的图只画个平面，水电就随手画两笔，现场工人全靠经验发挥，改到一半发现尺寸错了，砸砖返工几万块就打了水漂。 💡注意：一定要让设计师把开关插座的具体高度标清楚，别只画位置不标高度。问：施工图设计能帮我省预算吗？答：当然能，能帮你省至少10%的冤枉钱。所有尺寸、材料、工程量都标在图上，算报价的时候不会漏项，也不会给施工队乱加钱的空间。 常见误区：很多业主觉得施工图没用，直接让工人照着效果图干，现场临时改尺寸，买多了材料浪费，买少了补砖还找不到同色号。 ❗提醒：报价单上的工程量要和施工图上的尺寸对一遍，别让装修公司虚报面积多收钱。

施工图设计落地相关问题

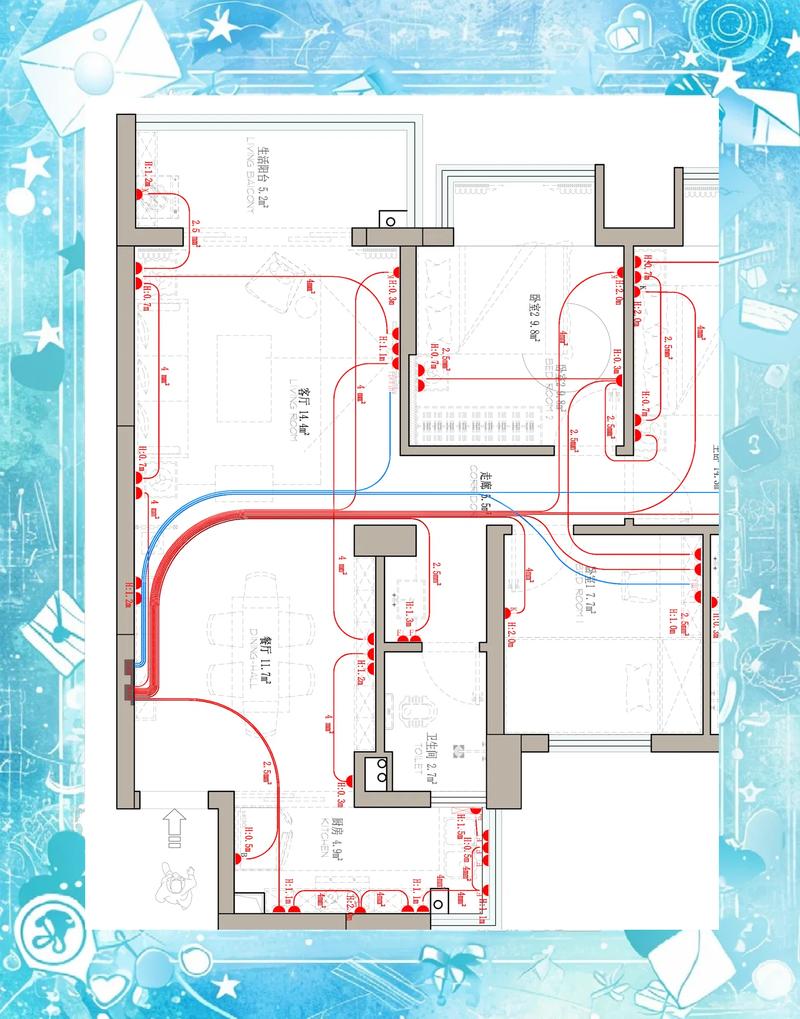

问：没有施工图直接开工，会有哪些麻烦？答：十个无图开工九个翻车。不信你去装修论坛翻帖子，水电走管乱得像蜘蛛网，装完橱柜发现门打不开，吊顶留的位置装不下油烟机，全是没画施工图的锅。 说实话，我见过最离谱的是业主拆墙把承重墙拆了一半，才发现图标错位置，光加固就花了八万。 💡建议：哪怕是几千块的出租房简装，也要画一张平面和水电图，别嫌麻烦。问：施工图设计需要标清楚材料吗？答：必须标，品牌、型号、规格、颜色一个都不能少。比如瓷砖，你只说800*800灰色砖，工人可能拿成同色系不同批次的，铺完才发现色差能气死你。 建议：哪怕你自己选材料，也要让设计师把你选的型号抄到施工图上，工人对着拿不会错。问：水电改造的施工图要注意哪些细节？答：核心是三个：所有管线走顶还是走地要标清楚，每个开关控制哪个灯要标清楚，插座的高度要对应你买的家具。比如你买了嵌入式扫地机器人，充电插座的位置留错了，机器人塞不进去，几千块就白扔了。 ❗常见误区：很多施工图只画插座位置，不标是普通插座还是带USB的，要不要留网线，装完才发现根本不够用。问：拆改墙体的施工图需要注意什么？答：结论先放这：承重墙绝对不能动，剪力墙也不能随便开洞，所有拆改位置必须标清楚拆多少厚度。很多二手房翻新业主想多砸点墙扩大空间，结果砸错了承重的，物业找上门要罚款，还要花钱复原，里外里亏十几万。 💡注意：一定要对照原始建筑结构图核对拆改图，别听设计师说随便砸。

施工图设计验收与调整相关问题

问：小户型装修的施工图设计要侧重什么？答：侧重收纳的尺寸预留。比如你要做嵌入式衣柜，深度必须留60cm，少一厘米挂衣杆都装不上，只能叠衣服，用起来特别憋屈。很多小户型业主为了多挤几公分空间，硬把衣柜深度缩到55cm，入住之后悔到拍墙。 建议：把所有定制家具的外框尺寸都提前画到施工图上，提前和定制厂家对好尺寸再开工。问：旧房翻新的施工图设计和新房有什么不一样？答：旧房必须多出两样东西：原有水电管线走向图，原有墙面地面基层状况标注图。很多老房子原来的电线是铝线，必须全部换掉，要是施工图没标清楚，工人只换部分，用两年就跳闸短路，太闹心。 注意：旧房拆完之后一定要让设计师再到现场复量尺寸，原图和实际尺寸差个三五公分太正常了，提前改比错了返工强。问：施工图设计错了谁负责？答：签合同的时候一定要写清楚，谁出图谁负责。设计出错导致的返工费、材料费，全由设计方出。很多小装修公司出图不负责，错了就让业主加钱改，这个坑一定要提前避开。 💡提醒：拿施工图的时候，自己对着房子量一遍关键尺寸，比如墙面长度、门窗位置，错了提前改，别等开工了再动。问：找装修公司做施工图设计一般多少钱？答：家装一般是30-100元一平方，工装会贵一点，大概80-200元一平方。别找那种免费出施工图的，免费的图大多是套模板，尺寸错一堆，最后坑的还是你自己。 常见误区：很多业主觉得效果图好看就行，施工图花钱没必要，其实效果图是给你看的，施工图是给工人看的，哪个重要不用我说吧。特别提醒
1️⃣ 别拿效果图当施工图用，很多效果图画的尺寸根本不符合实际，比如把1米8的床塞进1米5的空间，你住进去才发现根本转不开身。
2️⃣ 施工图一定要留一份电子版存好，以后你改水电、打洞装挂件，对着图打不会打到暗藏管线，省得打坏水管漏到楼下，赔几万块不说，还得罪邻居。
