施工图设计：装修业主必须搞懂的12个核心问题

施工图设计基础认知类问题

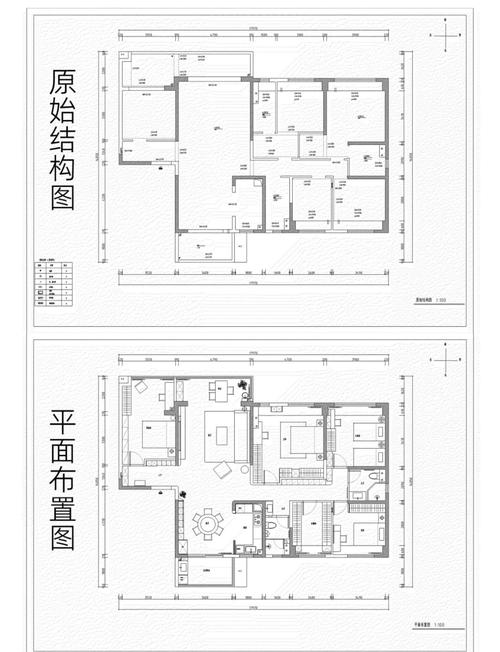

问: 施工图设计只是画给工人看的，业主没必要看吗？答: 业主一定要看。哪怕你看不懂专业符号，也要对着户型核对三个东西：尺寸、你要求的定制柜位置、拆改范围。 说实话，很多业主装完才发现，想要的嵌入式冰箱嵌不进去，想要的书桌没地方放，全是一开始施工图就错了，设计师忘了你提的要求。 ❗常见误区：觉得看施工图是装修公司的事，业主不用管，最后错了全是自己买单。问: 没有施工图设计直接开工装修行不行？答: 绝对不行。别信包工头说”我干了十几年都不用图”，他记不住你家所有要求。 我见过太多只有口头约定，工人记错尺寸，装错位置，最后返工的钱远超出图费。省几千块施工图钱，最后多花几万返工。真的血亏。问: 一套合格的施工图设计应该包含哪些内容？答: ✅一共10项核心内容，少一样都不行：1.原始户型测量图 2.墙体拆改图 3.平面布置图 4.天花吊顶图 5.开关插座定位图 6.水路布局图 7.地面铺装图 8.各空间立面图 9.关键节点大样图 10.材料标注说明。 少了节点大样或者立面图，工人全靠经验猜，很容易出问题。问: 施工图设计出错了，改起来贵不贵？答: 图上改一分钱不用花。装到墙上改，动辄几千上万。所以拿到图别着急开工，慢慢核。 很多业主催着开工，图都没看对就动工，错了哭都没地方哭。

施工图设计落地管控类问题

问: 施工图设计里的尺寸错了会有多大影响？答: 错1公分都可能出大问题。比如你家嵌入门柜，留的尺寸比柜门小5mm，门都装不上，要么敲墙要么重新做柜门，几千块就没了。比如吊顶尺寸错了，装完中央空调主机塞不进去，要拆吊顶重新弄，太折腾。 💡建议：拿到施工图，自己拿尺子量一下你家实际户型，对着核对外廓尺寸，花不了半小时，能避大坑。问: 施工图设计要不要标注所有材料的型号品牌？答: 一定要标注清楚。不然装修公司报价写个”乳胶漆”，给你用最便宜的工程漆，你说理都没地方说。所有用到的材料，品牌、型号、规格、颜色，甚至铺贴方式都要写清楚。 ❗注意：哪怕你后期自己买材料，也要让设计师标清楚尺寸要求，避免买错退货运费都花好几百。问: 施工图设计怎么帮我控制装修预算？答: 所有东西标清楚，就不会有莫名其妙的增项。比如拆改多少面积，新建多少墙体，瓷砖贴多大尺寸、多少平方，算报价的时候一次性算对，不会装到一半说”这里原来没算，要加钱”。 很多低价签单的装修公司，就是故意在施工图里漏项，然后后期增项赚你钱，有完整的施工图，就能把增项掐在源头。问: 拆改部分的施工图设计要重点注意什么？答: 首先必须标清楚哪些是承重墙，哪些是配重墙，绝对不能动的一定要标红。然后拆完之后的原有管线位置也要标清楚，避免拆墙打坏原有水管电线。 ❗常见误区：很多施工图不标注垃圾清运范围，最后拆完垃圾堆在家里，装修公司说报价没含清运费，又要加钱。问: 水电改造的施工图设计要怎么核对才不会留坑？答: 核心看三个点：1.开关插座的标高对不对，比如床头柜插座是不是会被床头挡住，冰箱插座位置对不对。2.冷热水管的间距是不是留了15公分，位置有没有反。3.承重墙哪里不允许开槽，标清楚了没有。 💡小技巧：拿到水电施工图，你可以按你平时的生活习惯走一遍，比如进门开灯的位置对不对，厨房切菜的地方有没有插座，不对赶紧改，改图比改墙便宜一百倍。问: 防水防潮的施工图设计要标清楚什么内容？答: 必须标清楚涂刷范围和涂刷厚度。比如卫生间淋浴区是不是做到1.8米高，干区是不是做到30公分，沉箱式卫生间的排水坡度是多少，阳台防水是不是刷到了反水沿。 很多工人偷工，只刷1米高，后期漏水到楼下，赔维修费加翻新费，小一万没了。问: 定制木作需要单独出施工图设计吗？答: 一定要。哪怕你找全屋定制商家出图，也要让你的主设计核对一遍，避免和整体装修的水电、吊顶冲突。比如你家衣柜上方要做吊顶，定制图没算吊顶厚度，最后衣柜和吊顶之间留个大缝，丑到哭，还没法补。问: 家装施工图设计一般收费是多少？答: 普通平层一般按平方收费，大概30-80元/平，经验丰富的设计师会贵点，别墅大平层大概80-150元/平。如果只出施工图不承包施工，一般会多收10%-20%的出图费，整体算下来，100平的房子出图费大概3000-8000块，这个价格真不贵，比返工划算太多。

给装修小白的特别提醒

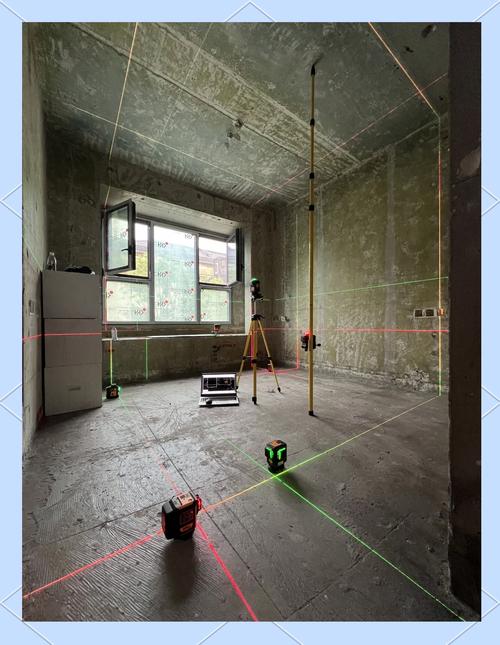

❗特别提醒1：绝对不要拿效果图代替施工图设计。效果图只负责好看，不标尺寸不标节点不标材料，工人拿着效果图装，10家有9家出问题，别图省事省那点出图费。❗特别提醒2：拿到施工图一定要要求装修公司现场弹线核对。正规做法都会把所有柜子、造型、水电的位置用墨斗弹在墙上，你对着图走一遍，有错当场改，零成本纠错，别嫌麻烦，装完再改哭都来不及。
