施工图设计：装修前必须搞懂的十个真相

开工前不看施工图设计？你怕不是来送钱的

先别急着看效果图。你手机里存的那些美图，说白了就是化妆品广告。真正决定你家能不能住得舒服的，是那一堆看起来枯燥的线条和数字——施工图设计。我干装修这些年，看到太多业主死在“凭感觉”上，今天我就把那些没人告诉你的实话，一次性倒出来。

顺便说一句，我可不是图你钱。就当你省下的预算请我喝茶。

十个问到你心里的施工图设计难题

问：施工图设计到底有多重要？不看行不行？

答：不行，绝对不行。我见过太多业主，效果图美滋滋，施工时却天天扯皮。施工图是唯一能落地的东西——尺寸、材料、工艺全在上面。没有它，工人就瞎干。你想象一下，水电开槽要尺寸，瓷砖铺贴要对缝，你光靠眼睛能行？我建议你，哪怕手头紧，也得有一份像样的施工图。🏆

问：施工图设计包括哪些图纸？我怎么看懂？

答：图纸挺多，但核心就四类：平面图、水电图、立面图、节点图。平面图看布局，水电图看点位，立面图看样子，节点图看细节。你不需要全懂，但至少要会看图例。💡小窍门：拿图纸到现场，比着看，很快就熟了。别怕，看不懂就问，设计师有义务解释。

问：设计费值不值？是不是越贵越好？

答：这话问的，贵的不一定好，但便宜的肯定坑。有些公司宣传免费设计，其实是拿你当流水线客户。设计费能筛掉不靠谱的。我的经验，一线城市80-150元/平米算中等，低于50就指望不上啥了。你花了钱，设计师才肯用心。但也不是越贵越好，关键是看他对你家的投入程度。

问：施工图里的尺寸我都用得上吗？比如吊顶高度、插座位置。

答：必须用上。吊顶高度差一点，压得你喘不过气。插座位置没对齐，恨不得砸墙。画图时你就要想好家具家电的尺寸——床多宽，床头柜多高，沙发多长。我见过有人插座被沙发挡住的，真醉了。建议你拿卷尺量一下，感受一下实际距离。

问：水电改造图怎么重点看？最容易出错的地方。

答：水电图是灵魂。重点看回路设计、点位数量、线径规格。最容易错的是淋浴混水阀的冷热水管间距——标准是15cm，差一点就装不上花洒。还有马桶坑距，别移位太远。记住，水走天电走地不代表万能，你要看图纸上有没有标明具体走向和开槽位置，否则后期打孔就是踩雷。

问：怎么根据施工图控制预算？预算不够能砍哪里？

答：这是个好问题。施工图里每个项目都有尺寸、材料，所以预算很好算。要是预算紧，别先从主材砍。你可以砍非承重墙的改动、少做吊顶、背景墙简化。记住，水电和防水千万别省，那是改不掉的。具体来说，可以算一下每平米的报价，然后对比。

问：施工图和效果图有什么区别？是不是效果图好看就行？

答：效果图是谈恋爱，施工图是过日子。效果图只看颜值，施工图管你住得爽不爽。很多效果图故意拉伸灯光、虚化尺寸——教你个办法：看效果图时拿施工图对一下尺寸，比如沙发宽度，如果图上明显小于实际，那就是骗人的。别信效果图全貌，要看细节。

问：旧房翻新的施工图设计要特别注意什么？

答：旧房翻新，第一是拆改图要标清楚——哪里能拆，哪里不能拆，承重结构绝不能碰。第二是水电图的线路走向，老房子可能没有地线，要重新布置。还有墙地面平整度，你得让设计师测量后画在原建图上，否则施工时落差很大。建议先做勘察，再出图，别急着设计。

问：小户型利用，施工图设计能帮上什么忙？

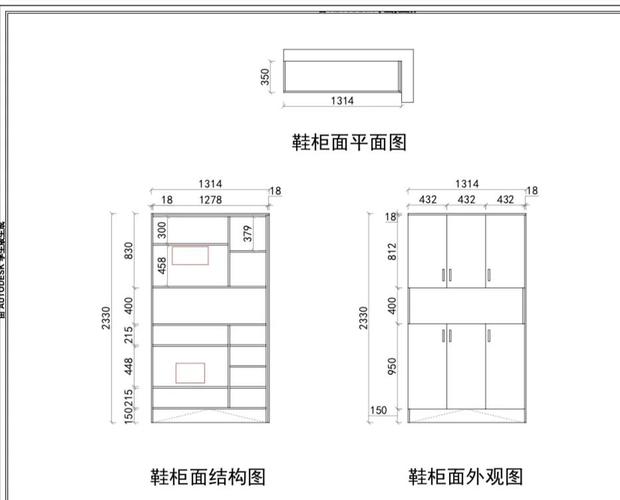

答：小户型最讲究空间利用，施工图能帮你规划出1平米都不浪费。比如嵌入式柜体厚度、移门的轨道位置、转角桌的尺寸。有个技巧：在立面图上把每个柜子内部结构画出来，然后算好尺寸。还有，插座高度一定要精确，不然放个柜子就挡了。✅记住，小户型图纸上要标注好收纳系统的尺寸。

问：找到靠谱的施工图设计师有什么技巧？

答：看两点：一是看他画的图是否详细，能不能标清每个尺寸和材质；二是看他懂不懂施工工艺——你要是问他瓷砖阳角怎么处理，他能说出“45度碰角还是海棠角”，那就是靠谱的。另外，你要看他有没有现场经验，有的设计师画完图从来不跑工地，那种人做的图纸屁用没有。最好能带你去看看他的在建工地。

附赠：装修小白的特别提醒

1. 别以为施工图是万能的，施工时也会有调整，但你得先有一份完整的图，否则你想改都没依据。❌最怕的就是边做边改，那真是钱袋子漏风。

2. 画完图纸，一定要去现场交底，别光在微信里聊。图纸上画得再好，现场不行也是白搭。
