施工图设计，搞不清这些就等着踩坑吧！装修老司机的问答实录

📐 基础认知：图纸不是废纸

问：施工图到底是啥？和效果图有啥区别？

答：简单说，效果图是“照骗”，施工图是“说明书”。效果图把你家P得跟仙境似的，但尺寸可能瞎搞；施工图全是精确线条，工人照着做，插座在哪儿、吊顶多高，一毫米不能差。没施工图？师傅自由发挥，等着返工吧。

问：施工图为啥那么重要？没它行不行？

答：不行！除非你想把墙砌歪、水电乱飞。我家第一套房没图纸，结果床头没插座，半夜充电得拉排插，悲剧。施工图就是法律底本，扯皮时拿出来，谁的责任一目了然。

问：施工图都包含哪些图纸？看得人头大？

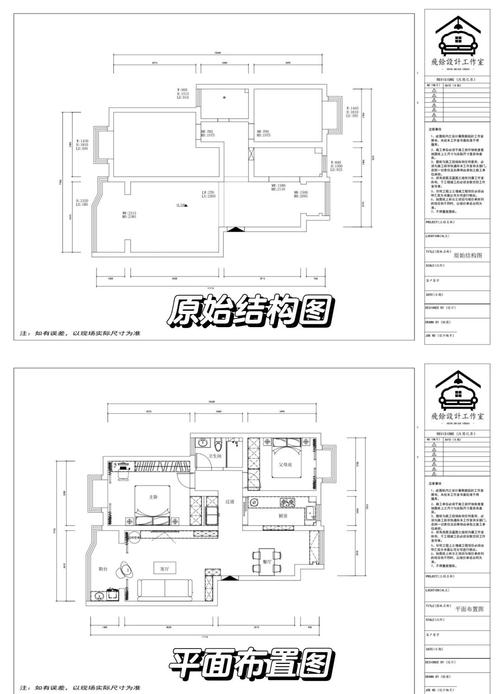

答：原始结构图、拆墙图、砌墙图、平面布置图、地面铺装图、天花布置图、开关插座图、水路图、立面图、节点大样图……十几张。头大？正常。关键是盯住平面布置和开关插座，这两张直接影响生活便利。其他的交给监理。

🔍 审查实操：不被忽悠

问：水电图怎么审？最容易踩坑的地方？

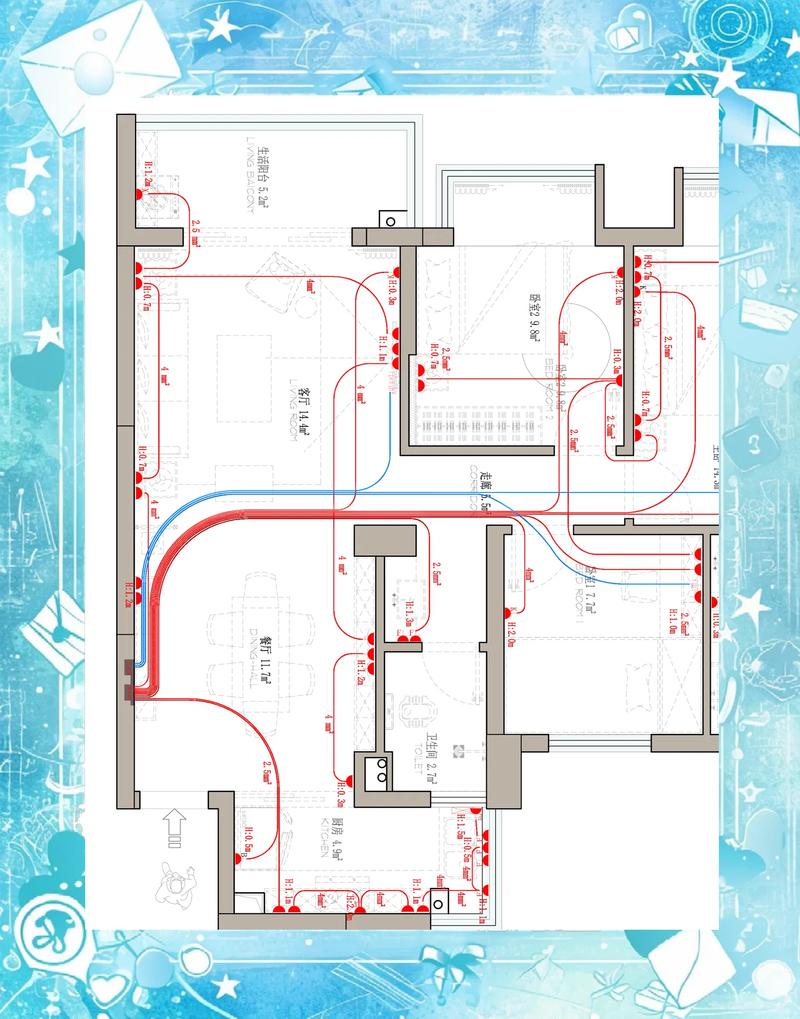

答：水电图就像血管神经。✅看回路：冰箱单独一路，出去旅游断电不愁；厨房插座带开关，不用天天拔插头。❗致命坑：强弱电交叉不包锡纸，以后网络卡成狗。💡建议：自己拿尺子量一量，床边的插座是不是真的在床边，别被床头柜挡住了。

问：立面图和节点图，小白能看懂吗？

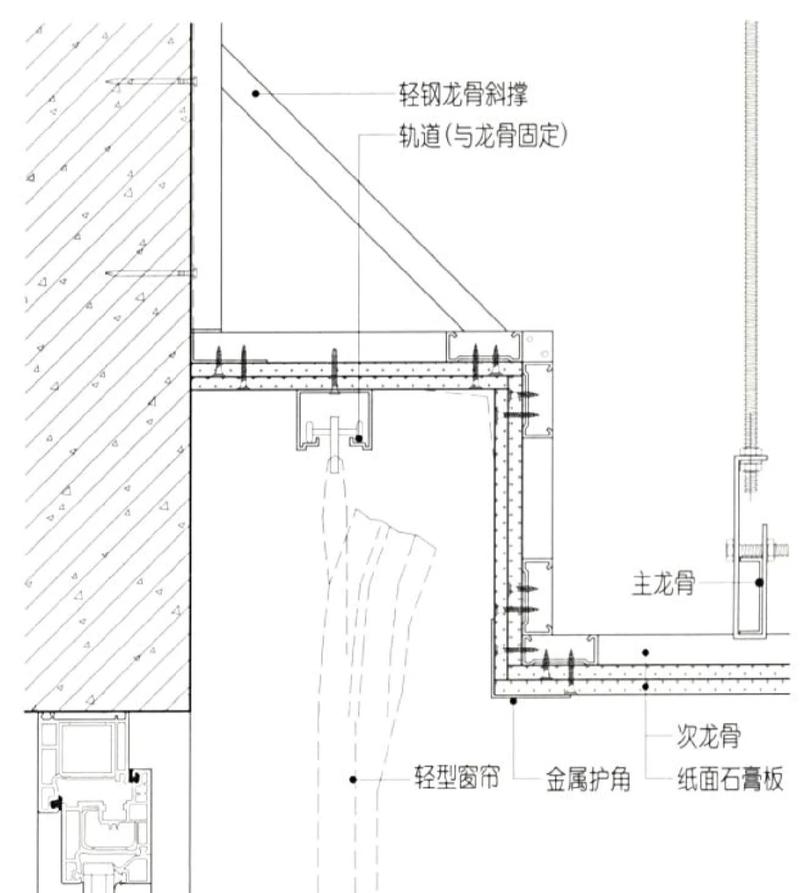

答：立面图就是柜子墙面竖起来的画，看得到插座高度、柜门样式。节点图是细节大样，比如窗帘盒怎么做，吊顶转角怎么加固。小白不需要全懂，但要会挑重点：看收口，收口决定逼格。阴阳角怎么处理？打胶的尽头通通都是丑陋。

问：施工图里的尺寸是不是绝对准确？现场不符咋办？

答：纸上谈兵常有，现场尺寸误差一两公分很正常。你拿图验收，发现位置不对，别急着骂，先让工头复核，可能是建筑本身歪了。改图！一定要用红笔画在图纸上，签字确认，免得后期扯皮。

问：设计师出的施工图不规范咋办？怎么怼回去？

答：很多设计师只会画效果图，施工图外包，图纸漏洞百出。比如标高不全、材料标注没有。直接怼：缺标高的地方你让工人悬空作业吗？不给节点图，木工只能自由发挥？怼完拿着规范甩他脸上——国标《房屋建筑制图统一标准》了解一下。

问：施工图设计到底要多久？被拖延咋整？

答：正常家装一周左右出图，复杂的大宅两到三周。签合同就要写明出图时间和延期赔偿，一天扣几百。遇到过拖了俩月的，最后换人才搞定。催图秘诀：别只催设计师，直接找他们老板，说影响工期，他就急了。

💰 避坑省钱：老司机经验

问：自己找工人做，没有施工图能行吗？

答：真想省钱吗？没图的话，工人估计乱来。口头交底，他转身就忘，然后怪你“没讲清楚”。哪怕简单画个草图，标好插座水位，也是保障。小白建议别省这个钱，找专业出图，也就几千块，比返工划算。

问：施工图设计费多少合理？包含在装修费里吗？

答：独立设计师多数按平米收，家装50-150元/平，纯设计要更贵。施工队或装修公司常把设计费揉进总价，号称免设计费——羊毛出在羊身上。警惕免费设计！要么图是网上扒的，要么增项坑你。单独找设计工作室，图纸质量高。

问：老房翻新，施工图要注意啥？

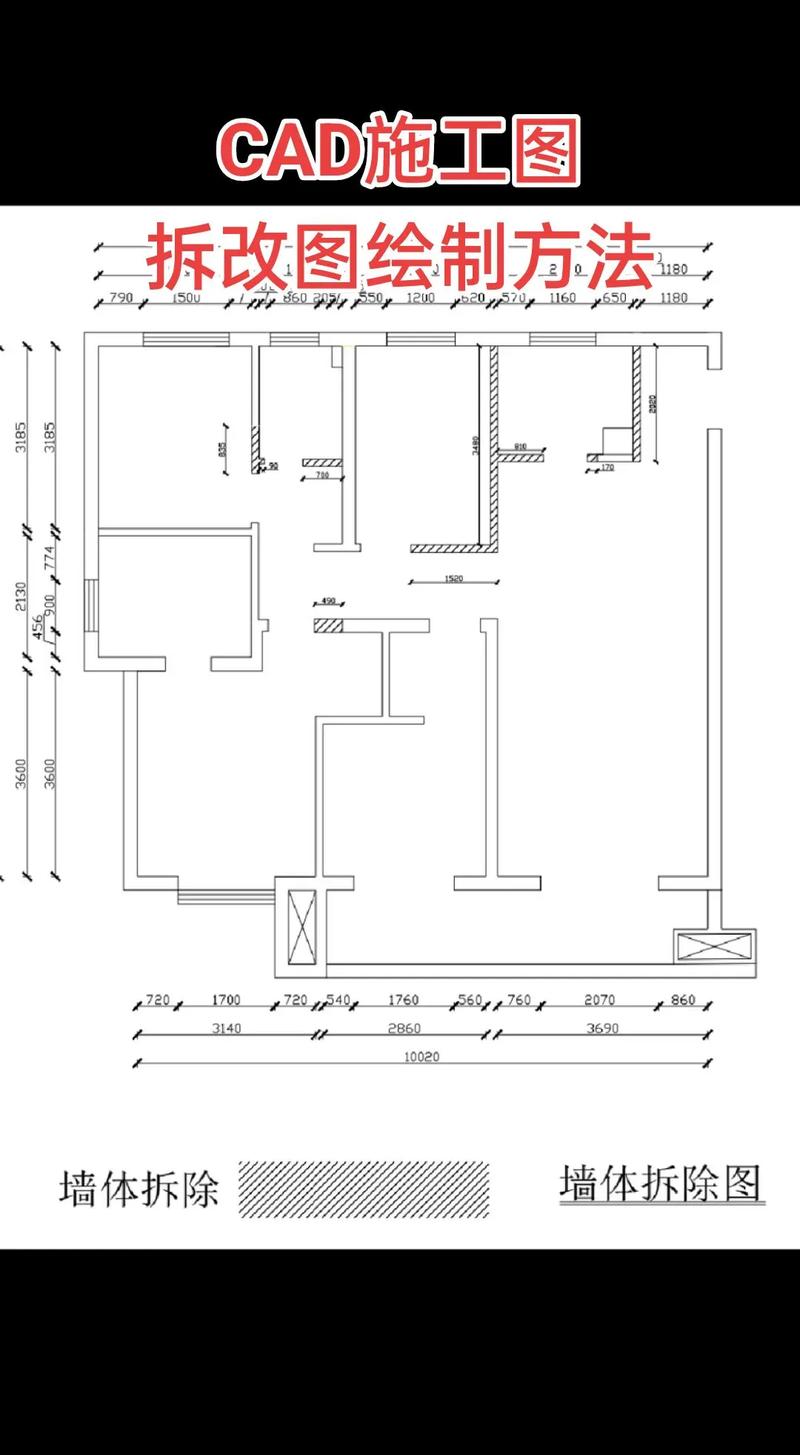

答：老房拆改多，原始结构图一定要有，分清承重墙。水路全换，电路增容，这些必须在图上体现。特别提醒：旧暖气片管道别打爆，见过水漫金山的。最好做个全房基层检查，空鼓和下沉都标上。

问：怎么看懂吊顶图、地面铺装图？

答：吊顶图主要看标高、材质和灯具位置。层高本来矮，就别做复杂造型，图纸上边吊的尺寸要抠死。地面图看铺贴起铺点和拼花，从哪儿开始铺砖能省料且美观，不然瓦工随手铺，你家地砖缝怼在门中间，丑哭。

特别提醒：

💥 小白最易犯的错：以为效果图当施工图用。效果图里的家具尺寸很多是缩小的，照着买，客厅堵得慌。

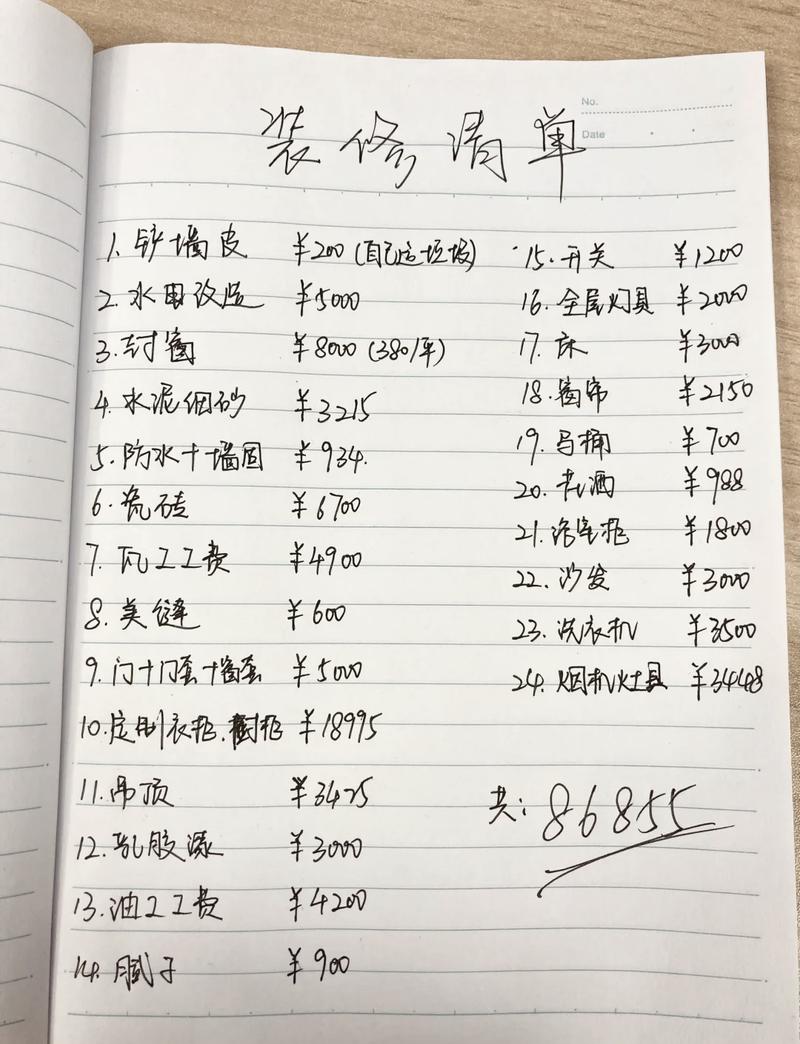

💥 第二个大坑：不核对图纸与预算。图纸上没画吊顶，报价却有吊顶项目？说明可能漏项后增，或者多算了，一定逐项对。
