装修施工图设计到底有多重要？资深工程师的10个问答揭秘

说实话，大多数人装修第一步就走错了。先别急着逛建材市场，也别急着找工长——你手上那份施工图，才是决定装修成败的命根子。可我发现啊，十个业主里有八个根本看不懂施工图，觉得那是设计师的活，自己只管拍板。大错特错。图纸上的一个疏忽，后期可能就是几万块的增项，或者住进去才发现插座被柜子挡了，灯位歪得像醉酒。今天我不跟你讲虚的，直接上干货。你心里那些纠结的问题，我一个一个答。

一、关于施工图，你首先得搞明白的几件事

问：施工图设计到底包含哪些图？我该盯着哪些看？答：别被厚厚一沓纸吓到，核心就四类：原始结构图、平面布置图、立面图、节点大样图。原始结构图，你得重点看梁位、承重墙、烟道、排水管位置——这些不能动，动了就是噩梦。尤其是老房子，别信工长拍胸脯说砸一点没事，出事他赔不起。平面布置图，别光看家具摆得好看，要用脚步在脑子里走一遍动线。冰箱门打开会不会撞到橱柜？床头开关会不会被衣柜挡住？这些细节，图纸上都标着。✅ 建议拿个卷尺，对着图纸比划一下实际尺寸。立面图主要看造型和柜体内部结构，插座、开关的高度都画在上面。我最常发现的问题是：插座高度画了300mm，结果业主想放个旁边有抽屉的床头柜，直接挡死。节点大样图，最容易浑水摸鱼的地方。比如吊顶的龙骨间距、防水层的上翻高度，写不清楚后期就扯皮。❗ 这里必须白纸黑字标清楚，别只口头交代。

问：为什么施工图设计要花那么多钱？我自己画画不行吗？答：哈哈，我见过真这么干的业主，最后哭着来找我返工。施工图不是画画，是量化工程。你以为画个插座简单，可设计师要考虑：这个插座用几平方线？回路怎么分？会不会跟附近的用水区冲突？这些在图纸上都是符号和标注，外行根本看不懂。更别提瓷砖排版、吊顶龙骨排列，差一厘米，到现场就拼不上。说实话，一套规范的施工图，光是水电定位图就能精细到每个出水口的冷热标识、管道直径。这活儿，值那个价。问：看施工图有什么诀窍？非专业人士怎么快速抓住重点？答：教你三招—— 第一，拿支荧光笔，把所有标高、尺寸标注圈出来。尺寸冲突是低级错误，但最常见。比如吊顶标高2300，可门套线高度2400，直接打架。 第二，看索引符号和标注说明，别凭想象。某个区域贴什么砖、什么收口方式，全在图里。 第三，合同附带的图纸清单要核对，缺一张大样图都不行，那是后期增项的伏笔。常见误区：只看效果图。效果图是给你感觉的，施工图才是能落地的。效果图里水晶灯璀璨夺目，可如果施工图上没画预埋件，你装不上！

二、施工图里藏着的那些魔鬼细节

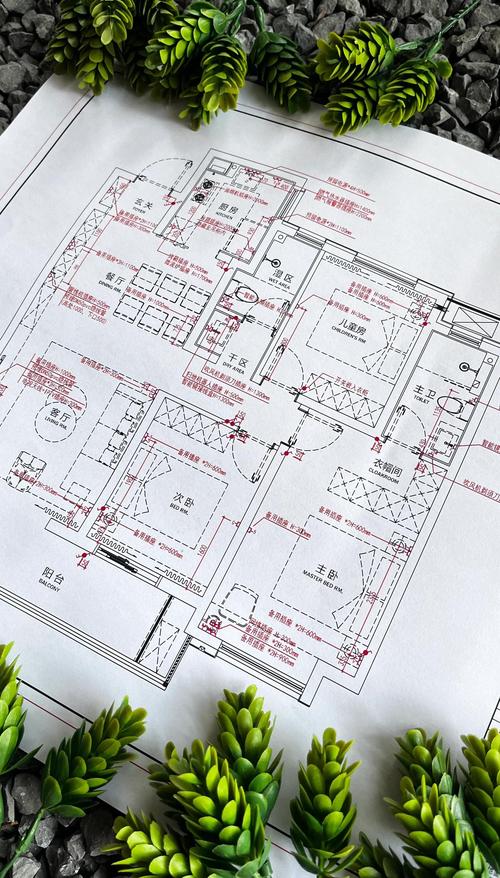

问：水电改造怎么从施工图上看出来靠谱与否？答：强电箱系统图和插座定位图是关键。看回路划分：冰箱、弱电箱最好单独回路，出门拉总闸不耽误冰箱；大功率电器如即热式热水器必须用4平方或以上专线，厨卫插座回路都要带漏电保护——这些，图上都得标。看插座高度和位置：别信常规30厘米、120厘米的教条。要根据你家的家具设计。我建议在施工图阶段就把大家具尺寸定下来，然后拿图纸模拟一下：电视柜多高？会不会挡住插座？床头柜多宽？会不会夹住插头？水路图，注意冷热水点位的间距，标准是150mm，混水阀才能装。排水管尤其要重视坡度，图上是看不出实际坡度的，但你可以要求设计师在图上标注排水管的走向和接入主立管的标高，❌不能只写“接入主管”。

问：防水防潮，施工图上该怎么体现才叫专业？答：看到“防水层”三个字就放心了？不行。专业图纸会明确： – 防水材料类型（JS、聚氨酯等）和涂刷遍数； – 上翻高度：淋浴区至少1800mm，洗手台1200mm，其余300mm； – 门口做挡水坎，且往外延伸500mm——很多公司漏标这个，导致门口外侧墙皮发霉。还有，管道根部、地漏周边要有附加层，图上应画细部节点。这些在工长嘴里叫“常识”，但图上没画，他就能省。问：旧房翻新，拆改阶段施工图最该警惕什么？答：承重结构。旧房很多是砖混，你看着是隔墙，其实可能是配重墙。施工图一定要附上结构核定图或现场勘查记录。别光听设计师说“能拆”，必须看到有资质的结构工程师确认。另外，旧房拆除后常会发现孔洞、锈蚀钢筋，这些在施工图里要有预案。比如某根梁下面发现空鼓，图上应该标注加固方案，而不是让工长自己“看着办”。问：小户型想显大，施工图设计上有什么巧思？答：尺寸抠到极致。一样是20平米客厅，为啥有的显大？因为施工图把家具都细化到了厘米级。比如沙发的深度，标准100cm，但你可以画个85cm的浅座深沙发，客厅就多出15cm活动空间。还有借光：施工图里通过玻璃隔断、室内窗的位置，把光线引进来。这些必须在图纸上精确，因为砌墙时就要留洞。收纳也是，薄柜深度能做到200mm就够用，图上标注清楚，全屋定制才能准确下单。否则师傅默认做300mm，过道就窄了。

三、避坑，就靠这张图

问：施工图设计能控制预算吗？怎么控？答：太能了。第一，锁定工程量。图纸上画了多少米吊顶、多少平米背景墙，结算时不能超。没有图，工长说“这个造型要加木工板打底，得加钱”，你没法反驳。第二，优化材料规格。图纸可以指定板材厚度、型材型号。比如厨房吊顶，你用300×300的集成板，损耗少；要是用大板，不但单价贵，切下来废料还多。第三，减少错误返工。图纸会审时发现的问题，改一条线就行；等做好了再改，就是砸钱。建议：签合同前，拿着施工图让预算员一项项算，错漏项要标出来。问：环保除醛，施工图里有啥能提前做的？答：从源头控，施工图里可以标注材料的环保等级。比如木作基层板，要求无醛OSB板，并在图纸说明里写明；墙面的腻子，要求成品耐水腻子，禁止现场拌胶水。还有一点，很多人不知道：施工图可以规划通风路径。窗户开启扇的位置、大小，直接影响装修完的散味速度。有时为了立面好看，窗户固定扇太多，开扇太小，那甲醛就憋在家里了。问：施工验收时，怎么对照施工图才算专业？答：带把尺子，带支笔，指着图验。– 水电验收：重合所有开关插座位置，看有没有遗漏；用相位检测仪查接线。图上标了几个插座？现场数，少一个都不行。 – 瓦工验收：拿空鼓锤敲的同时，看瓷砖排版图。非整砖是不是藏在角落？墙地对缝了吗？ – 木工验收：对照吊顶剖面图，量龙骨间距、石膏板品牌厚度。特别提醒：验收时所有施工图上的承诺，都要变成实物。别被工长一句“不影响使用”打发过去。问：如何判断设计师给的施工图是否合格？有没有硬指标？答：有的，记牢了—— 1. 图框里该签字盖章的地方不能空着，尤其是设计师和审核人的签字。 2. 图纸目录与下发图纸能对得上，少一张都不行。 3. 标注是否完整：没有尺寸、没有材料标注的图等于废纸。 4. 节点图是否能把复杂的构造讲清楚，如果一个复杂造型只有一张立面，没有剖切节点，那就是在耍流氓。 5. 水电图是否跟橱柜、设备图联动，比如烟机插座位置要配合橱柜图纸，不能想当然。💡 额外小技巧：找别的工长或监理帮忙看图，第三方意见很管用。

四、特别提醒：小白最血的泪教训

误区一：施工图就是用来应付物业的。 很多业主觉得办装修手续时才要图纸，随便找个人画两下。结果真开工了，工人按自己的习惯来，你所有的想法都会走样。记住，施工图是唯一约束施工方的东西，比合同都好使。误区二：设计费省一点，施工图就将就一点。 我见过最惨的业主，效果图美上天，施工图只有平顶图、插座图，没有立面没有节点。最后做出来的东西跟效果图就是买家秀和卖家秀。设计费可以谈，但施工图深度绝不能打折。行了，唠叨这么多。最后再强调一句：装修这场硬仗，图纸就是你的作战地图。别空着手就上战场。
