施工图设计：装修小白死磕的10个问题，少一个都等着哭

施工图基础扫盲：别被效果图骗了

问：施工图设计到底包含哪些图纸？有必要都看吗？

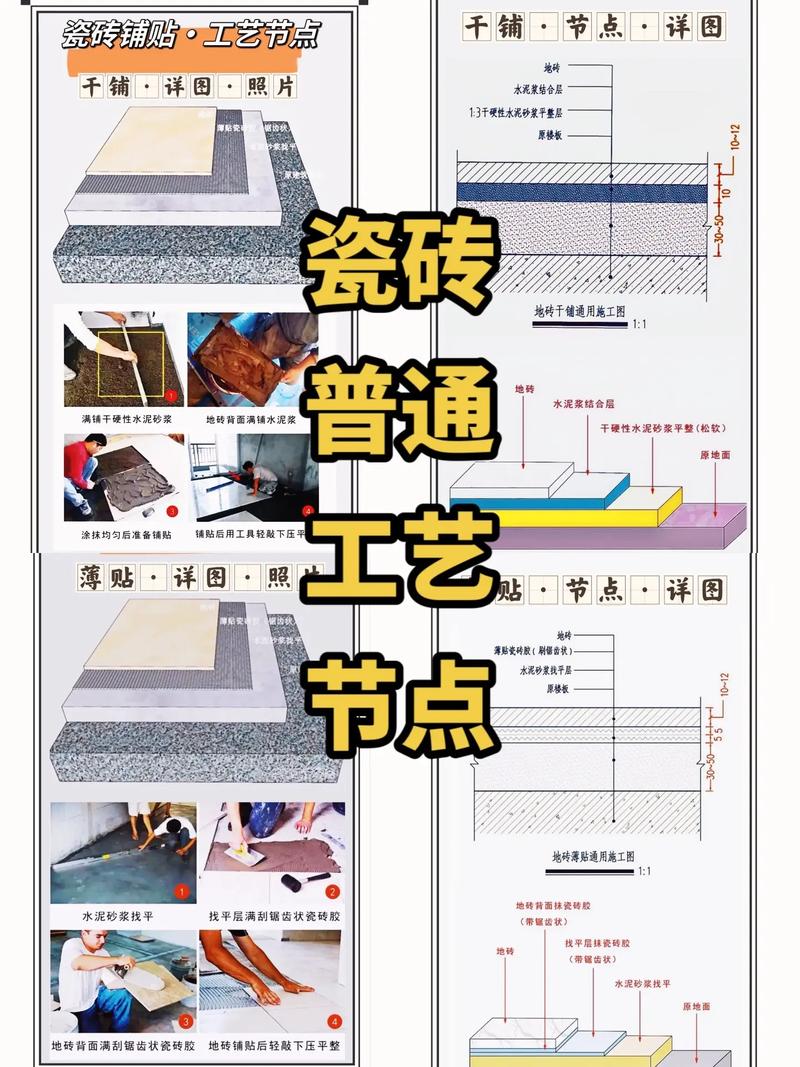

答：绝对必要！你哪怕看不懂，也要知道都有哪些东西。常规一套完整的施工图，包括原始结构图、平面布置图、拆墙砌墙图、地面铺装图、天花吊顶图、开关插座布置图、给排水定位图、立面图、节点大样图…… 说实话，林林总总少说二十张。别被吓到。你重点盯住平面布置、水电、天花这三类，因为它们直接影响你日后的生活动线和用电用水，改起来最麻烦。其他的，比如节点大样，那是给师傅看的，你了解一下收口细节即可。 ❗注意：图纸目录和设计说明也要看！有些设计师会把免责条款塞在里面。

问：效果图好看，是不是就可以照着施工了？
答：天真了。效果图是“照骗”，施工图才是“剧本”。效果图里家具可能缩小了，空间显大；灯光全是渲染出来的，实际你家采光可能一塌糊涂。施工图上的尺寸、材质、工艺要求才是法律依据。我见过太多效果图美如天堂，装完像灾难的案例。原因是师傅按自己的理解干，根本没有对照施工图。所以，开工前一定拿着施工图和效果图比对，确保效果图上有的元素，施工图上有对应的尺寸和节点。💡 尤其是定制柜、背景墙，必须出独立立面图，不然分分钟翻车。

问：师傅说按经验做就行，不用施工图，靠谱吗？
答：我的天，千万别信！这话十个师傅九个都会说。为什么？因为他们想自由发挥，省事儿。但装修是系统工程，一个地方改动了，可能影响门洞、插座甚至人流动线。比如，你以为在床头多加个插座很简单，但可能背后墙体是承重墙不能开槽，或者会压到床头柜。施工图上都规划好了。如果没有图，后期增项、扯皮没完没了。记住：施工图是你的护身符，是验收标准。没有施工图，你拿什么跟工长battle？ ❗ 口头约定在法律上啥也不是。

施工图实战解读：水电尺寸别抓瞎

问：水电施工图怎么看？重点盯哪些？

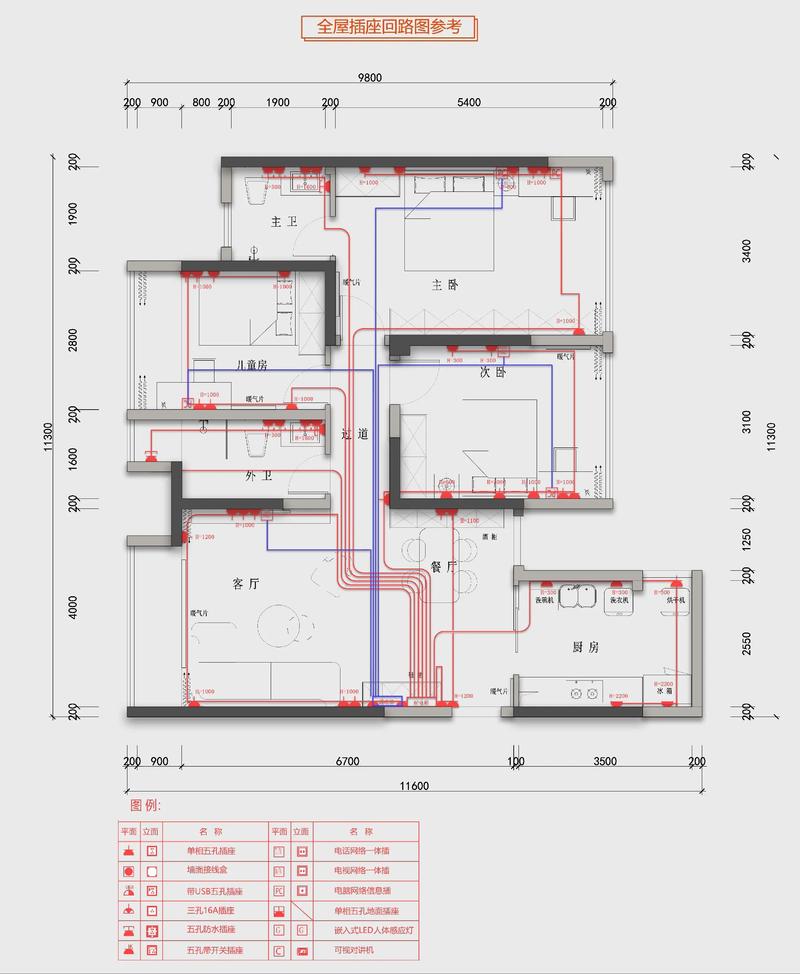

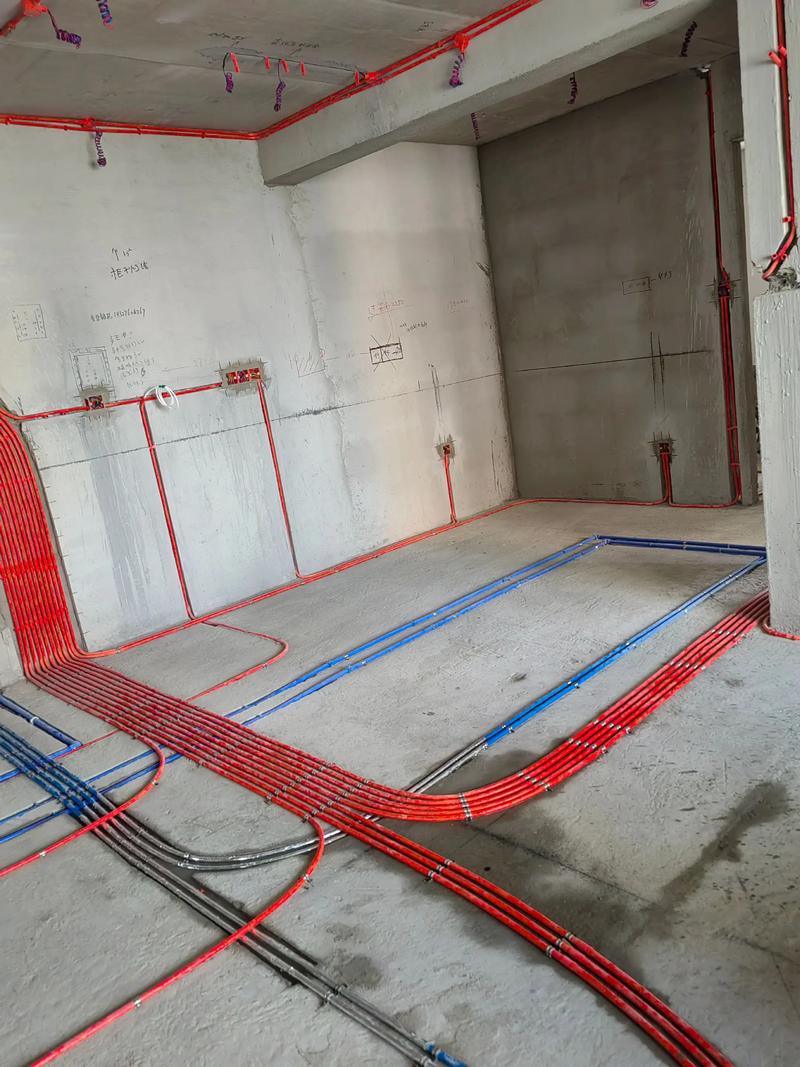

答：这是重中之重！水电图分强弱电和给排水。第一，强电图里的插座位置，你要想象自己入住后的场景：沙发边手机充电、餐桌吃火锅、阳台熨衣服……不是越多越好，但漏了就是灾难。注意插座高度，常规300mm，但电视柜、床头柜上的要精确到现场定位。第二，开关图，要走一遍全屋动线，从入门到卧室，看开关控制是否顺手。有没有双控？玄关能不能一键关全屋？第三，给排水图，马桶坑距、淋浴冷热水口间距是200mm吗？洗衣机地漏位置别和柜子打架。💡 拿着水电图，在毛坯房里用粉笔画出所有点位，实地模拟一遍，这是最笨但最有效的办法。

问：施工图里那些密密麻麻的尺寸标注，到底什么意思？
答：看到就想吐对吧？其实那是设计师的语言。主要看三种尺寸：空间总尺寸、家具定位尺寸、细部尺寸。总尺寸确认房间长宽；定位尺寸告诉你这个柜子离墙多远、门洞宽度多少；细部尺寸，比如线条宽度、台阶高度。需要注意：所有尺寸要闭合，不能这边标了3000，那边加起来只有2950，那就是错的。还有，重点看完成面尺寸，就是你装完地暖、贴完砖之后的实际空间，别看着毛坯大，装完小了。✅ 建议你拿个卷尺，把关键尺寸复核一遍，比如过道宽度，图纸上800，现场只有750，那就要警惕了，以后家具可能进不去。

问：开工前发现施工图有错漏，怎么办？
答：马上停工？不至于。但必须马上沟通。首先，冷静，别发火。把错漏处拍照、在图纸上圈出来，文字说明，留痕。然后，约设计师和工长现场交底，逐条确认。如果涉及结构安全（如拆墙），必须让设计师出具变更单，并由物业审批。小问题，比如插座位置微调，可以现场用记号笔在墙上画，但要拍照存档，并要求设计师补电子版图纸。 ❗切记：所有变更都要落实到书面，哪怕是微信聊天记录。口头说“这里改一下”，后期必定扯皮。

施工图避坑指南：钱花了得值

问：装修小白，能不能不请设计师，自己画施工图？
答：除非你是同行，否则强烈不建议！别被网上“自己设计省几万”的帖子洗脑。施工图是技术活，涉及规范、材料收口、管线综合等。你画个大概，师傅根本没法施工。到头来要么做错重来，要么将就。而且，一旦出安全问题，你要承担全责。💡 真要省，可以找独立设计师只做纯设计，你找施工队，比装修公司便宜。或者用一些云设计软件自己画个平面布局，然后请专业制图深化施工图，也是路子。

问：施工图设计一般要多少钱？怎么才算值？
答：价格乱得很。家装施工图，按面积算，便宜的几十块一平，贵的几百。独立设计师可能一套几千到几万。值不值看三点：①图纸深度，有没有节点大样，还是只是示意图？②设计师会不会跟踪工地，交底几次？③有没有水电系统图，还是只画了点位？ 如果一套图跟施工时问题少，几乎没有返工，那就值了。别光比价，要看案例。❗我的经验：聊设计时，让设计师讲讲他图纸上几个得意收口细节，看他两眼放光还是一问三不知。

问：施工图和竣工图有什么区别？为什么竣工图很重要？
答：简而言之，施工图是计划，竣工图是结果。装修过程中不可能100%按图施工，总有改动。竣工图就是记录最后真实管线走向、插座位置的档案。特别重要！以后想在墙上打孔，不知道后面是水管还是电线，对着竣工图就一清二楚。不然一钻下去，水漫金山。装修完必须让施工方提供竣工图，尤其是水电路图，拍照存档，最好刻光盘。很多免费设计不给，自己长个心眼。

问：旧房翻新，施工图设计要注意什么？
答：旧房比新房复杂多了。施工图设计前必须精准测量，因为老房子墙大多不直，地面不平。拆改前一定要拿到原始结构图（去物业或档案馆调取），确定哪些墙不能动。重点：增设计强弱电箱位置、排水管换新方案、墙面基层处理工艺。老房子漏水和返潮，施工图里要有专门的防水节点，比如墙角做弧形导角、门套防水处理。💡 特别提醒：旧房翻新配电箱往往不够用，得重新规划回路，施工图里要体现强电系统图。

【特别提醒】
1. 别被“免费设计”忽悠！免费设计往往套图，施工图粗糙，后期增项一大堆。设计费一定要单独算，才算得明白。
2. 别自己瞎改承重墙，哪怕设计师说可以。涉及结构安全的改动，必须有资质单位出具方案，否则害人害己。
