施工图设计：装修不被坑的最后一道防线，作为工程师我掏心窝子聊点真话

施工图到底是个啥？没有它就开工，胆子真大

问：施工图设计到底包含哪些内容？为什么不能简单用效果图代替？答：说白了吧，效果图就是美颜相机里的你，施工图是你卸了妆的真实样貌。施工图包含平面布置、拆改、地面铺装、天花吊顶、插座、开关、水路、立面造型、节点大样——差不多十几张图，缺一不可。💡 我发现很多人以为看几张漂亮的效果图就能开工，结果水电定位全凭工人感觉，最后床头插座被床体挡住了，这种事我见太多了。施工图真正的作用是精准交底，每一根管子的走向、每一个灯线的预留、柜子与墙的收口，全都标得明明白白。没有它，工人就自由发挥，你哭都来不及。❗ 尤其要注意节点大样图，比如卫生间门槛石防潮处理，没这图，水汽渗透进来地板起拱，等着返工吧。

问：看施工图时，最该关注哪些细节才能避免被坑？答：我教你个最直接的——先看尺寸标注。有些图看着布局合理，一量过道只剩60公分，走个人都得侧身！然后盯紧插座与家具的对位关系，是不是床头柜挡了插孔？沙发墙的插座留高了吗？我见过一个案例，电视壁挂的位置没有加固，后期电视掉下来。你说吓不吓人。接着检查收口方案，比如瓷砖与木地板的交接，是用铜条还是收边条？图上不写，工人就随便来。以及防水节点，卫生间淋浴区挡水条到底有没有嵌入墙体？很多漏水就出在这。✅ 建议自己拿个卷尺比划，千万别只看图面上的好看。

水电施工图符号像天书？不存在的

问：水电施工图怎么看懂？那些符号都代表什么？答：其实符号国家有标准，但设计师经常乱画。常见的：半圆缺口表示插座（半圆在墙里），圆形加个叉是地漏，三角形是配电箱，一条实线代表墙上线管走向。不过话说回来，你没必要全背下来，关键是回路划分：冰箱单独一路吗？厨房用4平方线？空调是不是独立？

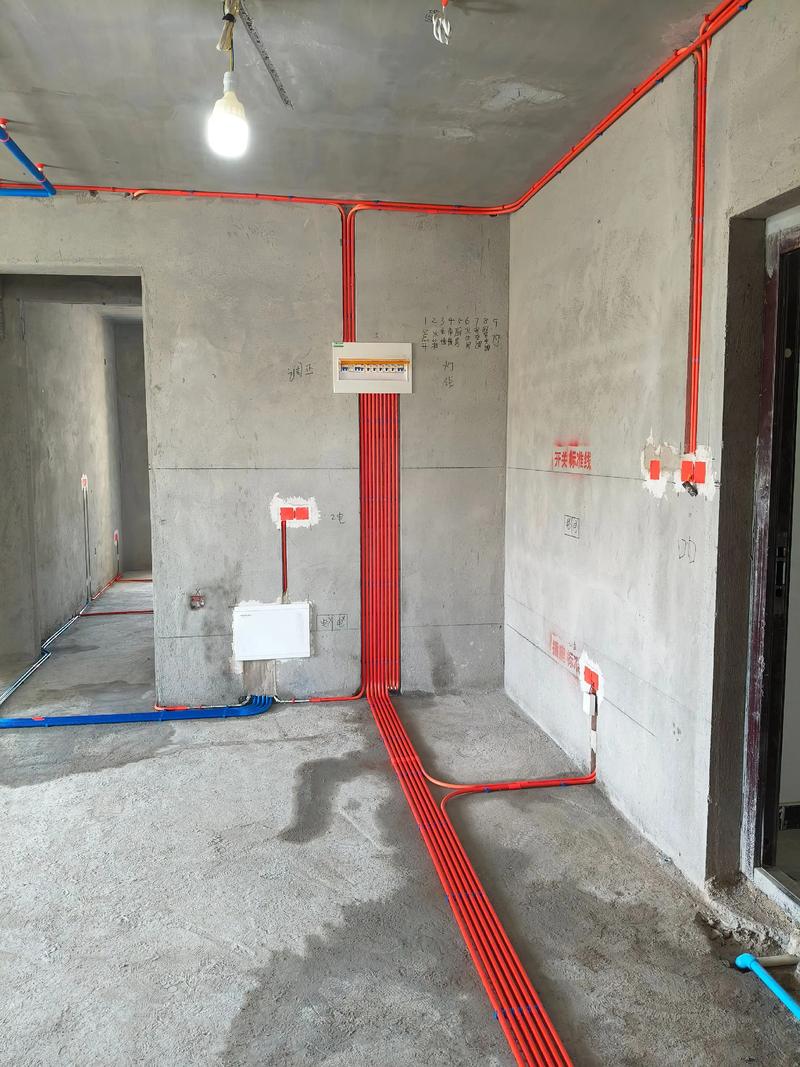

我看过最坑的图——开关控制线画得像蜘蛛网，根本分不清哪个灯对应哪个开关。这时候你直接要求设计师现场放线定位，在墙上用粉笔画出实际位置，比看鸟图强百倍。💡 注意弱电箱位置，别对着沙发背后，不然网线插拔费老劲。水电改造完拍照留底，以后检修靠这照片救命。问：装修小白自己盯工地，施工图能起多大作用？答：说句大实话，没施工图你盯了也白盯。我让客户拿着图去对五个关键点： 1. 墙体拆改完，核对砌墙位置是否正确——差5公分整个格局变了。 2. 水电开槽后，拿图比对插座高度，尤其厨房台面插座要统一水平线。 3. 木工吊顶时，看灯位有没有按图偏移，因为中央空调出风口会影响。 4. 贴砖前，看图确认起铺点和波打线，别让碎砖露在明处。 5. 最后油漆阶段，检查阴阳角是否做了护角条，图上没注明的话容易开裂。❗ 常见误区：以为施工图就是拿来参考，其实它是合同附件，偏离了就是违约。有些工人会说“现场情况不同”，你坚决要求按图整改，否则不验收。

省钱、避坑、防扯皮——施工图里的弯弯绕

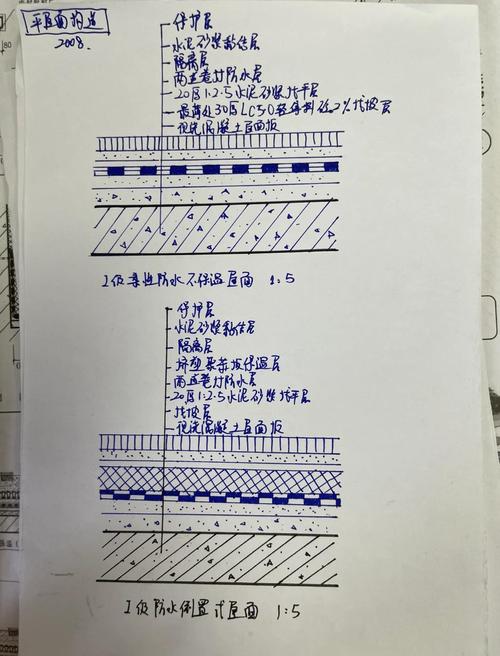

问：在预算有限的情况下，有没有办法从施工图优化上省点钱？答：当然有，但别瞎省。比如减少异性吊顶和复杂背景墙，图上那一圈圈灯带和跌级，人工材料翻倍。用直线就可以了。还有水电点位的“阉割版”：每间房留一个网口够了，真不用全屋满布，无线mesh不香吗？不过有些钱不能抠——比如卫生间水管走顶，图上明确走顶，留检修口，万一漏水拆铝扣板就行，不然砸地砖哭死。✅ 建议看看节点图，那些定制柜与墙体收口如果用了昂贵的不锈钢条，可以让设计师改成收口胶，效果差不多。问：常见的施工图设计错误有哪些？后期补救难吗？答：说到这个我火气又上来了。最常见的：家具尺寸与空间不匹配，图上床是1.5米，实际你买1.8米，过道没了。还有开关插座漏标高度，工人按经验装，结果儿童房开关高1.4米，小孩子够不着。更离谱的错误：排水管位置与洁具冲突，壁挂马桶的钢架装好，发现污水管在正中间……这种就得拆了重来。所以拿到图，立刻模拟一遍生活习惯：从进门换鞋到上床充电，走一遍流程，图纸逻辑上的矛盾就暴露了。💡 后期补救要么费钱要么永久遗憾，前期多花两天审图，值。问：旧房翻新的时候，施工图设计要注意什么特别的地方？答：旧房全是坑，施工图必须加上原始结构勘测这一环。老墙体可能空心、有砂浆层空鼓，图上要把拆除范围标死，不然一锤子下去邻居家墙皮掉了。水电改造更要小心，很多老房进户线只有6平方，你图上设计再多电器，不增容也是白搭。防潮重中之重！底层老房建议在施工图里加上墙面防潮层节点，用防水涂料或者防潮板，否则壁纸发霉。还有，旧门窗拆除后，洞口尺寸很可能不符，图上留好调节余量。❗ 特别提醒：别看到承重墙就激动，图纸必须明确标注哪些能拆哪些不能，乱砸要出大事。问：小户型装修，施工图设计如何最大化利用空间？答：小户型每一厘米都要抢。施工图里多画嵌入式收纳的节点，比如墙内半嵌鞋柜、烟道旁边的薄柜。过道别浪费，侧面墙垛改成书柜。我设计过一套32平米的房子，利用施工图精确计算，把冰箱塞进楼梯下，洗衣机藏进厨房台面下，全靠节点图细到毫米。卡座、墨菲床这种东西，图上要画清楚五金预埋和承重加固，不然塌了。✅ 建议在吊顶图里考虑挑空感，比如不做满吊，保留原顶刷白，小空间反而显高。所有门洞高度尽量到顶，图上标注2.4米，视觉延伸超明显。问：施工图和深化设计有什么关系？是不是同一回事？答：很多人混为一谈。其实施工图是基础，告诉工人怎么做；深化设计是专业厂家出的加工图，比如定制柜体、石材、空调风口的详细制造图。装修公司只出施工图，深化图要木作厂、石材商来拆解。但你得要求施工图预留好深化的接口，比如柜子位置留好灯线，背景墙基层用欧松板打底便于挂石材。不然深化设计师接手时，发现基础不对，一改就是增项。💡 合同里最好注明：所有深化图纸需经设计师审核。问：装修公司给的施工图太潦草，我该怎么办？能要求重做吗？答：必须重做！这又不是画着玩儿的。图纸深度不够，比如立面只画了一面，节点大样缺失，直接拒签。我遇到过一个客户，施工图总共才8张，连水电定位都没有，这就准备开工？气笑了。你不满意，列出图纸问题清单：缺少开关连线图、地面材质图没起铺点……发回去限期修改。如果对方推脱，你直接说“这些不补全无法进行施工交底”，因为交底时所有工种要到齐，按图说话。再不行，拿着图纸另找业内人士审图，拿意见怼回去。特别提醒： 💡 装修小白最大的误区：以为设计是免费的，所以忽视了施工图的价值。哎，设计费可以砍，但施工图深度决不能打折。那是你未来家的骨架，省下几千设计费，后面返工几万块——血泪教训。 💡 还有一个坑：很多套餐公司施工图是模板套出来的，你家和他家可能就换个色号。签合同前要求看过往实际项目的施工图，不是效果图。看不出门道就请第三方监理审图。别不好意思，这房子你得住十年呢。
