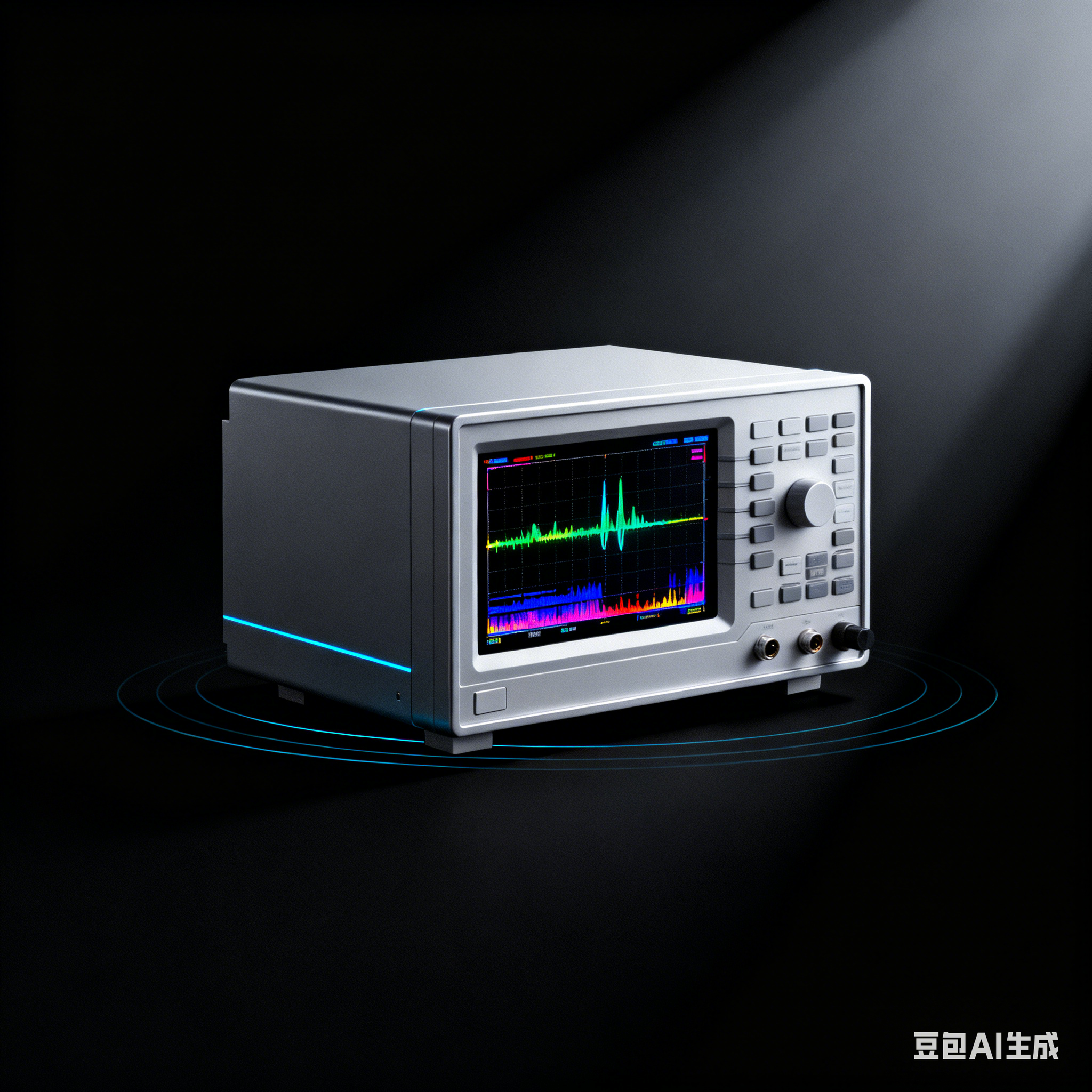

在电子制造领域，频谱分析仪如何实现信号分析？其关键技术参数与应用场景又有哪些？

频谱分析仪作为电子制造领域中不可或缺的测试测量仪器，能够帮助工程师捕捉、分析电信号的频率、幅度、相位等关键信息，为产品研发、生产测试和故障排查提供重要数据支撑。对于电子制造从业者而言，深入理解频谱分析仪的相关知识，是保障产品质量与性能的基础。

一、基础认知类

什么是频谱分析仪？它与示波器在电子制造测试中有何本质区别？

频谱分析仪是一种用于分析电信号频谱特性的仪器，能够将时域信号转换为频域信号，以图形化方式展示信号在不同频率点上的幅度、功率等参数分布。而示波器主要用于观察时域信号的波形，如电压随时间的变化曲线。在电子制造测试中，两者的本质区别在于分析维度不同：频谱分析仪聚焦 “频率域”，适合检测信号的频率成分、谐波失真、杂散信号等；示波器聚焦 “时间域”，更适合观察信号的上升沿、下降沿、脉冲宽度等时域特征，二者常配合使用以全面评估信号性能。

频谱分析仪的核心工作原理是什么？如何将时域信号转换为频域信号进行分析？

频谱分析仪的核心工作原理基于傅里叶变换，即任何周期性的时域信号都可以分解为一系列不同频率、幅度和相位的正弦波（谐波分量）的叠加。其具体转换过程如下：首先，仪器通过输入端口接收时域电信号，经过衰减器调整信号幅度以适应后续电路动态范围；接着，信号进入混频器，与本地振荡器产生的不同频率的正弦信号进行混频，将输入信号的频率转换为固定的中频信号；然后，中频信号经过滤波器滤波和放大器放大，去除噪声和干扰并提升信号幅度；最后，经过模数转换器将模拟中频信号转换为数字信号，再通过数字信号处理技术（如快速傅里叶变换 FFT）将数字时域信号转换为频域信号，最终在显示屏上以频谱图的形式呈现，供工程师观察和分析。

在电子制造场景中，频谱分析仪主要面向哪些类型的电信号进行分析？

在电子制造场景中，频谱分析仪可分析的电信号类型较为广泛，主要包括以下几类：一是射频（RF）信号，如无线通信模块（蓝牙、WiFi、5G）产生的发射信号，这类信号频率通常在几百 kHz 至几十 GHz 之间，需通过频谱分析仪检测其频率准确性、功率稳定性和杂散辐射；二是中频（IF）信号，常见于通信设备的信号处理单元，频谱分析仪可用于验证中频信号的滤波效果和幅度一致性；三是音频信号，如音响设备、语音识别模块输出的信号，可通过频谱分析仪分析其频率响应和失真情况；四是脉冲信号，如雷达设备、脉冲调制通信系统产生的信号，频谱分析仪能够捕捉脉冲信号的频谱分布、脉冲重复频率和占空比等参数；此外，还包括噪声信号，可用于评估电子器件或系统的噪声性能，如放大器的噪声系数测试。

二、技术参数类

频谱分析仪的 “频率范围” 参数有何意义？在电子制造测试中如何根据需求选择合适的频率范围？

频谱分析仪的 “频率范围” 指仪器能够有效分析的信号频率的上下限，是决定仪器适用场景的关键参数之一。其意义在于：只有当被测试信号的频率处于仪器的频率范围内时，仪器才能准确捕捉和分析信号的频谱特性，若信号频率超出范围，则无法被有效检测。在电子制造测试中选择频率范围时，需遵循 “覆盖被测试信号频率，并预留一定余量” 的原则：例如，测试蓝牙 5.0 模块（工作频率为 2.402-2.4835GHz）时，应选择频率上限不低于 2.5GHz 的频谱分析仪，以覆盖信号的整个工作频段及可能存在的少量杂散信号；若测试 5G 基站设备（部分频段达 3.5GHz 或毫米波频段），则需选择频率范围覆盖至 3.5GHz 以上甚至几十 GHz 的高频频谱分析仪，避免因频率范围不足导致测试数据不准确。

“分辨率带宽（RBW）” 是频谱分析仪的重要参数，其对信号分析结果有何影响？在实际测试中如何调整 RBW？

分辨率带宽（RBW）指频谱分析仪能够区分两个相邻频率信号的最小频率间隔，它直接影响信号分析的频率分辨率和测试速度。具体影响如下：当 RBW 设置较小时，仪器对相邻频率信号的区分能力更强，能够检测出频率间隔较近的弱信号（如主信号附近的杂散信号），但此时信号通过滤波器的时间更长，测试速度会变慢；当 RBW 设置较大时，仪器的测试速度加快，但频率分辨率降低，可能无法区分相邻的弱信号，甚至会将相邻信号的能量叠加，导致测试结果偏差。在实际测试中调整 RBW 需根据测试目标确定：若需检测主信号附近的小幅度杂散信号（如电子设备的电磁兼容 EMC 预测试），应将 RBW 调小（如 1kHz 以下）；若仅需快速测量主信号的频率和幅度（如生产线快速抽检），可将 RBW 调大（如 10kHz 或 100kHz），以平衡测试精度和效率。

“动态范围” 参数反映了频谱分析仪的什么能力？在电子制造的高功率信号测试中，动态范围不足会导致哪些问题？

频谱分析仪的 “动态范围” 指仪器能够同时准确测量的最强信号与最弱信号之间的功率差值，反映了仪器在复杂信号环境中（如强信号与弱信号共存）捕捉弱信号的能力。动态范围越大，仪器在存在强信号干扰的情况下，仍能准确检测出弱信号（如杂散、谐波）的能力越强。在电子制造的高功率信号测试中（如射频功率放大器输出信号测试），若动态范围不足，会导致以下问题：一是无法准确检测强主信号旁边的弱杂散信号，而这些杂散信号可能超出行业标准（如 EMC 标准），导致产品出厂后存在质量隐患；二是强信号可能会对仪器内部电路产生非线性干扰，导致测试数据失真，例如使主信号的幅度测量值偏高或偏低，影响对产品性能的判断；三是可能损坏仪器的输入电路，因为动态范围不足通常意味着仪器对强信号的承受能力有限，长期测试高功率信号易造成衰减器、混频器等部件的损坏。

“幅度精度” 参数对频谱分析仪的测试结果有何影响？在电子制造的产品校准环节，如何确保幅度精度符合要求？

频谱分析仪的 “幅度精度” 指仪器测量信号幅度的实际值与真实值之间的偏差，是衡量仪器测量准确性的核心指标之一。其对测试结果的影响主要体现在：若幅度精度不足，会导致工程师对产品性能的判断出现偏差，例如在测试射频模块的输出功率时，若仪器幅度精度误差为 ±3dB，而产品标准要求输出功率为 10±1dBm，可能会将实际功率为 9dBm（合格）的产品误判为不合格（测量值可能低至 6dBm），或把实际功率为 12dBm（不合格）的产品误判为合格（测量值可能高至 15dBm），严重影响产品质量管控。在电子制造的产品校准环节，确保幅度精度符合要求的措施包括：一是定期对频谱分析仪进行校准，按照仪器说明书或行业标准（如 ISO/IEC 17025），使用经过溯源的标准信号源（如射频标准功率源）对仪器的幅度测量精度进行校准，校准周期通常为 1 年，若仪器使用频率高或环境恶劣，可缩短校准周期；二是在测试前进行预热和自检，大多数频谱分析仪需要预热 30 分钟以上才能达到稳定工作状态，同时通过仪器自带的自检功能检查幅度测量相关电路是否正常；三是选择合适的测试条件，如确保测试环境温度、湿度符合仪器要求（通常为 15-35℃，相对湿度 30%-70%），避免电磁干扰对幅度测量的影响，同时根据被测试信号的幅度范围，选择合适的仪器衰减器档位，避免信号过强或过弱导致幅度测量误差增大。

三、操作应用类

在电子制造的研发阶段，工程师如何使用频谱分析仪验证新设计电路的信号完整性？

在电子制造的研发阶段，验证新设计电路（如射频前端电路、信号处理电路）的信号完整性时，工程师可按以下步骤使用频谱分析仪：第一步，确定测试点和测试信号，根据电路设计原理图，选择关键的信号节点（如电路输入端口、输出端口、关键放大器的前后端）作为测试点，明确需要测试的信号类型（如射频信号、中频信号）和参数（如频率、幅度、谐波失真）；第二步，搭建测试系统，将频谱分析仪通过合适的测试线缆（如射频同轴电缆）与电路测试点连接，若电路输出信号较弱，可在测试点与频谱分析仪之间增加低噪声放大器，同时确保测试系统接地良好，避免电磁干扰；第三步，设置仪器参数，根据被测试信号的频率设置频谱分析仪的中心频率和频率跨度（通常频率跨度覆盖信号频率的 ±10%，以观察信号周围的杂散），根据信号幅度设置衰减器档位和参考电平（使信号幅度处于显示屏的 2/3 高度左右，避免过载或增益不足），并将分辨率带宽（RBW）调小以提高频率分辨率；第四步，采集和分析频谱数据，启动仪器采集信号频谱，观察主信号的频率是否与设计值一致（如设计频率为 2.4GHz，需确认主信号峰值对应的频率偏差是否在允许范围内），分析主信号的幅度是否符合设计要求，同时检查是否存在多余的杂散信号（如谐波、互调产物），若存在杂散信号，需测量其幅度并判断是否在可接受范围内（如符合 EMC 标准或电路性能指标）；第五步，优化电路设计，若频谱分析结果显示信号存在频率偏移、幅度不足或杂散超标的问题，结合电路原理分析原因（如本地振荡器频率不准、放大器增益不够、电路布局存在电磁耦合），对电路进行调整（如更换振荡器、优化放大器参数、改进 PCB 布局），并重复上述测试步骤，直至信号完整性符合设计要求。

在电子制造的生产测试环节，频谱分析仪如何用于批量检测电子器件的性能一致性？

在电子制造的生产测试环节，频谱分析仪用于批量检测电子器件（如射频芯片、无线模块）性能一致性的流程如下：首先，制定标准化测试方案，根据器件的技术规格书，确定关键测试参数（如输出功率、频率误差、谐波失真度、杂散辐射水平），并设定各参数的合格范围（如输出功率 10±1dBm，频率误差≤±10ppm），同时确定测试点、测试线缆连接方式和仪器参数设置（如中心频率、频率跨度、RBW、测量时间），将这些参数保存为标准化测试模板，确保每台器件的测试条件一致；其次，搭建自动化测试平台，将频谱分析仪与自动化测试系统（如 ATE 系统）连接，通过 GPIB、LAN 或 USB 接口实现仪器与计算机的通信，同时将待测试器件放置在测试夹具上，实现测试线缆的快速连接和断开，提高测试效率；然后，执行批量测试，将待测试器件批量放入测试夹具，计算机通过自动化测试软件调用预设的测试模板，控制频谱分析仪对每台器件依次进行测试，采集各测试参数的数值，并自动与合格范围进行对比，判断器件是否合格；接着，记录和统计测试数据，自动化测试软件实时记录每台器件的测试结果（合格 / 不合格）和具体参数数值，形成测试报告，同时统计批量器件的合格率、各参数的平均值和标准差，分析参数分布情况，若某一参数的标准差过大（如输出功率标准差超过 0.5dBm），则说明器件性能一致性较差；最后，反馈与改进，根据测试数据统计结果，若发现部分器件不合格或性能一致性偏差较大，及时反馈给生产部门，分析原因（如生产工艺波动、原材料批次差异），并采取相应改进措施（如调整生产参数、更换原材料供应商），同时持续监控后续批次器件的测试数据，确保性能一致性符合生产要求。

在电子制造的故障排查中，频谱分析仪如何帮助工程师定位电路中的信号异常问题？

在电子制造的故障排查中，频谱分析仪定位电路信号异常问题（如无信号输出、信号幅度衰减、杂散信号超标）的方法如下：以 “射频模块无正常输出信号” 故障为例，第一步，确定故障排查路径，从模块的信号输入端到输出端，按信号流向依次选择测试点（如输入端口 A、放大器输出端 B、滤波器输出端 C、模块输出端口 D），逐步排查信号在各节点的状态；第二步，测试输入信号是否正常，将频谱分析仪连接至测试点 A，测量输入信号的频谱，若未检测到输入信号或输入信号幅度远低于标准值（如标准输入 1dBm，实际测量 0.1dBm），则故障可能出在信号源或输入线缆（如线缆断裂、接触不良），需检查信号源是否正常工作、线缆连接是否牢固；若输入信号正常，则进入下一步；第三步，测试放大器输出信号，将频谱分析仪连接至测试点 B，测量放大器输出信号的幅度和频谱，若信号幅度无明显提升（如放大器设计增益 20dB，实际增益仅 5dB）或出现杂散信号，说明放大器故障（如放大器芯片损坏、供电电压不足），需更换放大器芯片或检查供电电路；若放大器输出信号正常，继续排查；第四步，测试滤波器输出信号，连接测试点 C，观察信号频谱，若滤波器输出信号中仍存在大量杂散信号（如滤波器设计抑制杂散信号≥40dB，实际抑制仅 20dB），则故障为滤波器失效（如滤波器参数漂移、内部元件损坏），需更换滤波器；若滤波器输出信号正常，最后测试模块输出端口 D，若仍无正常信号输出，则故障可能在输出端口的连接器或线缆（如连接器损坏、线缆短路），需检查连接器和线缆；对于 “信号幅度衰减” 故障，可通过在正常电路和故障电路的相同测试点分别测量信号幅度，对比两者的差值，定位幅度衰减的具体节点（如在放大器输出端，正常电路信号幅度 20dBm，故障电路 10dBm，说明放大器衰减异常）；对于 “杂散信号超标” 故障，通过频谱分析仪观察杂散信号的频率，结合电路原理分析可能产生杂散的部件（如杂散频率为 2 倍主信号频率，可能是放大器非线性导致的二次谐波），然后在相关部件的前后端测试，确定杂散信号的产生源头（如在放大器输出端检测到杂散，输入端无杂散，说明放大器是杂散来源），进而定位故障部件。

四、使用注意事项类

在电子制造车间的复杂电磁环境中，如何避免外界干扰对频谱分析仪测试结果的影响？

在电子制造车间复杂电磁环境（存在机床、电机、变频器等设备产生的电磁干扰）中，避免外界干扰影响频谱分析仪测试结果的措施包括：一是优化测试系统接地，采用单点接地或多点接地（根据测试频率选择，低频信号适合单点接地，高频信号适合多点接地），确保频谱分析仪、测试线缆、被测试器件的接地端连接至同一接地极，且接地电阻小于 1Ω，减少接地环路产生的干扰；二是使用屏蔽措施，选择带有屏蔽层的测试线缆（如屏蔽射频同轴电缆），并确保屏蔽层两端良好接地，防止外界电磁信号通过线缆耦合进入测试系统；对于被测试器件，若条件允许，可放置在屏蔽箱内进行测试，屏蔽箱的屏蔽效能应符合测试要求（如在 1GHz 频率下屏蔽效能≥60dB），阻挡外界干扰信号进入；三是合理选择测试频率和参数，若外界干扰主要集中在某一频率范围（如车间电机产生的干扰集中在 50Hz 工频及谐波），可通过调整频谱分析仪的频率跨度，避开干扰频率范围，或使用窄分辨率带宽（RBW），提高仪器对有用信号的选择性，抑制干扰信号；同时，可开启仪器的平均功能（如视频平均、功率平均），通过多次测量取平均值，减少随机干扰对测试结果的影响；四是合理布局测试区域，将频谱分析仪和测试系统放置在远离强干扰源的位置（如与机床、变频器的距离不小于 3 米），避免干扰源的近场干扰；若无法远离，可在干扰源与测试系统之间设置金属屏蔽板，削弱干扰信号的强度；五是检查测试线缆和连接器，确保测试线缆无破损、连接器接触良好，避免因线缆破损导致屏蔽失效，或连接器接触不良引入干扰信号；同时，尽量缩短测试线缆的长度，减少线缆对干扰信号的耦合面积。

在使用频谱分析仪测试高功率信号时，需要采取哪些防护措施以避免仪器损坏和测试数据失真？

使用频谱分析仪测试高功率信号（如射频功率放大器输出的 10W 以上信号）时，需采取以下防护措施：一是合理使用衰减器，在频谱分析仪的输入端口串联合适的固定衰减器或开启仪器内部衰减器，降低输入信号的幅度，确保信号幅度在仪器的安全输入范围之内（大多数频谱分析仪的最大安全输入功率为 + 30dBm，即 1W，超过此值易损坏输入电路）；例如，测试 10W（+40dBm）的信号时，需串联至少 10dB 的衰减器，将输入信号幅度降至 + 30dBm 以下；同时，衰减器的功率容量应大于被测试信号的功率（如测试 10W 信号，需选择功率容量≥10W 的衰减器），避免衰减器因功率过载损坏；二是先预估信号功率，在连接测试线缆前，通过被测试器件的技术规格书或前期测试数据，预估输出信号的功率范围，若无法预估，可先使用功率计快速测量信号功率，再根据测量结果选择合适的衰减器和仪器参数，避免盲目连接导致仪器损坏；三是检查仪器输入保护功能，确认频谱分析仪是否具备输入过功率保护功能（如过压保护、过流保护），并确保保护功能处于开启状态，若仪器无此功能，需额外增加外部保护电路（如功率限幅器），在信号功率超过安全值时自动切断或衰减信号；四是规范操作流程，连接测试线缆时，先断开被测试器件的电源，待线缆连接牢固后再接通电源；测试完成后，先断开被测试器件的电源，再拔下测试线缆，避免在信号传输过程中插拔线缆导致瞬时高压或大电流冲击仪器输入端口；五是测试后检查仪器状态，测试高功率信号后，关闭仪器并等待 30 分钟，再重新开机进行自检，检查仪器的幅度测量精度、频率准确性等参数是否正常，若发现参数异常，及时联系专业人员进行维修和校准，避免影响后续测试。

频谱分析仪在长期使用过程中，需要进行哪些定期维护工作以确保其性能稳定？

频谱分析仪长期使用过程中，为确保性能稳定需进行的定期维护工作包括：一是清洁维护，每季度对仪器进行外部清洁，使用干燥的软布擦拭仪器外壳、显示屏和操作面板，去除灰尘和污渍；对于输入端口、接口（如 GPIB、LAN 接口），使用压缩空气罐或软毛刷清理灰尘，避免灰尘进入接口导致接触不良；注意禁止使用酒精、丙酮等腐蚀性清洁剂，防止损坏仪器外壳和显示屏涂层；二是机械部件检查，每半年检查仪器的机械部件，包括操作旋钮、按键是否灵活，无卡顿或松动；测试线缆和连接器是否完好，无破损、变形或氧化，若连接器出现氧化，可使用专用清洁剂擦拭；仪器的散热风扇是否正常运转，若风扇转速变慢或有异常噪音，需及时更换风扇，避免仪器因散热不良导致内部电路过热损坏；三是电气性能校准，每年按照仪器说明书或行业校准规范（如 JJF 1559-2016《频谱分析仪校准规范》），由具备资质的校准机构对仪器的电气性能进行全面校准，校准项目包括频率准确度、幅度精度、分辨率带宽、动态范围、谐波失真等，校准完成后获取校准证书，若发现参数超出允许误差范围，需及时进行维修调整；四是存储与使用环境维护，长期不使用仪器时，应将其存放在干燥、通风、无腐蚀性气体的环境中，温度保持在 5-40℃，相对湿度 30%-70%，并定期（每 3 个月）开机预热 30 分钟，防止内部元件受潮或老化；日常使用时，避免将仪器放置在阳光直射、温度剧烈变化或振动较大的环境中，如车间振动较大区域，需在仪器下方放置防震垫，减少振动对内部电路和机械部件的影响；五是软件维护，定期检查仪器的固件（Firmware）是否有更新，若有更新，按照官方指导流程进行升级，以修复软件漏洞、提升仪器性能或增加新功能；同时，定期备份仪器的配置参数和测试模板，避免因软件故障导致数据丢失，影响测试工作的连续性。
