电路设计：从创意到现实的电流密码

电路设计是一门将电子元件与电流路径巧妙结合，实现特定功能的实用技术。小到我们日常使用的手机充电器，大到航天卫星上的控制系统，背后都离不开精心规划的电路设计方案。它不是简单的元件拼接，而是需要兼顾功能实现、稳定性、安全性与成本控制的系统工程，每一个细节的调整都可能影响最终产品的性能表现。

理解电路设计的核心，首先要掌握其基本构成要素。电路的基础是电子元件，比如负责导电的导线、控制电流通断的开关、储存电能的电容、阻碍电流的电阻等，这些元件如同搭建房屋的砖块，各自承担特定角色。将这些元件按一定规则连接，形成电流可流通的路径，就构成了最基础的电路。不同元件的组合方式、参数选择，会让电路呈现出截然不同的功能，比如有的电路能将交流电转换为直流电，有的则能放大微弱的电信号。

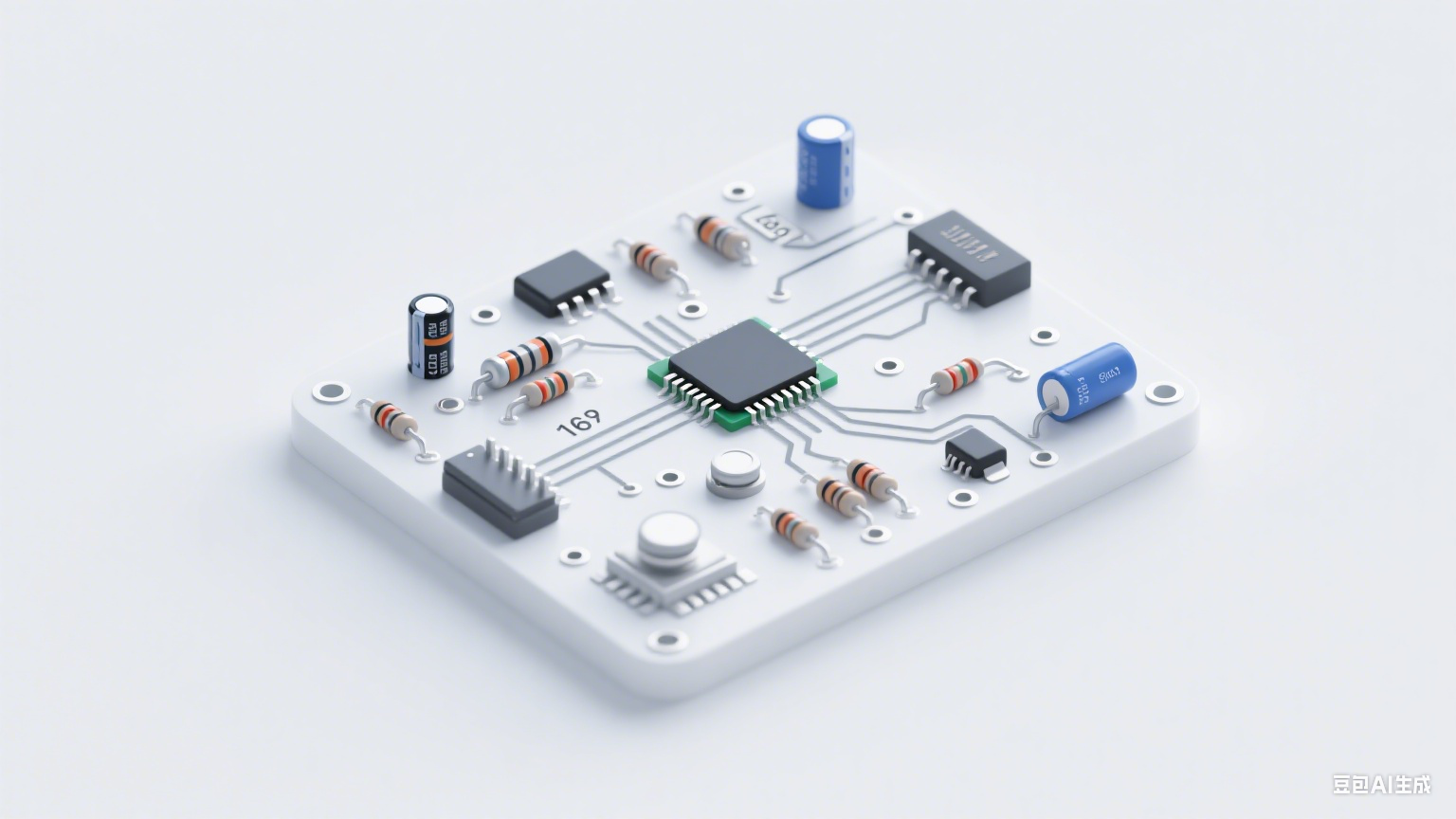

（注：此处为示例图片链接，实际使用时可替换为真实的电路原理图图片，如包含电阻、电容、芯片等元件的完整电路设计图）

在实际的电路设计流程中，需求分析是迈出的第一步。设计人员需要明确电路要实现的具体功能，比如是用于照明控制还是数据传输，同时还要确定电路的工作环境要求，比如能承受的温度范围、是否需要防水防尘，以及成本预算和尺寸限制等。这些信息会成为后续设计的核心依据，若需求分析不清晰，后续设计很可能出现方向偏差，导致反复修改甚至项目返工。

确定需求后，便进入原理图设计阶段。这一步需要借助专业的设计软件，将选定的电子元件以标准化的符号形式绘制在图纸上，并通过导线连接，清晰展示电流的流向和元件间的逻辑关系。原理图不仅是设计思路的直观体现，也是后续 PCB 设计和元件焊接的重要参考。在绘制原理图时，设计人员要特别注意元件符号的规范使用，避免因符号混淆导致后续施工错误，同时还要考虑元件之间的兼容性，比如不同型号的芯片是否能适配相同的电压范围，元件的功率是否能满足电路的工作需求。

原理图完成后，PCB 设计成为衔接理论与实物的关键环节。PCB（印制电路板）是电路元件的 “载体”，设计人员需要将原理图中的元件布局到 PCB 板上，并规划导线的走向 —— 也就是 “布线”。布线过程中，要尽量缩短关键信号的传输路径，减少信号干扰，同时还要考虑散热问题，比如功率较大的元件周围要预留足够空间，避免热量堆积影响元件寿命。此外，PCB 板的尺寸、材质选择也需要结合实际应用场景，比如用于便携设备的 PCB 板要追求轻薄，而用于工业设备的则需要更高的耐温性和抗冲击性。

元件选型是贯穿电路设计全过程的重要工作，直接影响电路的性能和成本。选择元件时，不能只关注价格，还要综合考量元件的性能参数、稳定性和供应情况。比如在选择电阻时，需要根据电路的电流和电压计算所需的电阻值和功率，若选择的电阻功率不足，使用过程中很可能因过热烧毁；而选择芯片时，要确认芯片的引脚定义、工作温度范围是否与设计需求匹配，同时还要了解芯片的供货周期，避免因元件短缺导致项目延误。有时为了平衡性能与成本，设计人员还会在多个备选元件中进行测试对比，筛选出最适合当前项目的方案。

电路设计完成后，并非意味着工作结束，原型制作和测试验证同样不可或缺。通过焊接将元件安装到 PCB 板上，制作出电路原型，然后借助万用表、示波器等测试设备，对电路的各项功能进行逐一检测：比如测量输出电压是否稳定在设计值，信号传输是否存在延迟或干扰，电路在不同工作条件下是否能正常运行等。测试过程中若发现问题，需要回到原理图或 PCB 设计阶段查找原因并修改，然后重新制作原型进行测试，直到电路各项指标均满足设计要求。这个反复测试、优化的过程，是确保电路可靠性的重要保障，也是设计人员积累经验、提升设计能力的有效途径。

从需求分析到原型测试，电路设计的每一个环节都需要严谨的态度和细致的操作。它不仅考验设计人员对电子元件和电路原理的掌握程度，也要求具备解决实际问题的能力 —— 毕竟理论设计中看似完美的方案，在实际应用中可能会因环境变化、元件差异等因素出现各种意外情况。那么，在日常的电路设计实践中，设计人员常会遇到哪些具体问题，又该如何应对呢？

电路设计常见问答

1. 设计电路时，如何避免元件选型失误？

首先要明确电路的核心参数需求，如电压、电流、功率、工作温度等，以此作为元件选型的依据；其次要查阅元件的官方 datasheet（数据手册），确认参数是否完全匹配，避免仅凭经验或型号相似就随意选择；最后，对于关键元件，建议先采购少量样品进行测试，验证其在实际电路中的性能，再确定是否批量使用。

2. PCB 布线时，信号干扰问题该如何解决？

缩短高频信号的传输路径，尽量避免导线弯曲过多或形成环路；将模拟信号与数字信号的布线区域分开，减少两类信号之间的相互干扰；在敏感元件（如芯片）附近放置去耦电容，滤除电源线上的噪声；对于长距离传输的信号，可采用差分信号线，利用差分信号的抗干扰特性降低干扰影响。

3. 电路测试时发现输出电压不稳定，可能的原因有哪些？

首先检查电源模块是否正常工作，比如电源适配器的输出电压是否波动，或 PCB 板上的电源滤波电容是否失效；其次查看电压调节元件（如稳压器）的参数是否与电路需求匹配，是否存在过载情况；另外，元件之间的接触不良也可能导致电压不稳定，需检查焊接点是否牢固，元件引脚是否存在氧化或虚焊问题。

4. 设计小型便携设备的电路时，如何在有限空间内优化 PCB 布局？

优先采用贴片元件替代直插元件，减少元件占用的垂直空间；合理规划元件布局，将功能相关的元件（如电源模块、信号处理模块）集中放置，缩短导线长度；采用双层或多层 PCB 板，利用不同层面进行布线，减少单层板的空间压力；同时注意预留必要的散热空间，避免元件过于密集导致散热困难。

5. 电路设计中，如何平衡性能、成本与可靠性之间的关系？

明确项目的核心需求，优先保障关键性能指标，对于非核心功能可适当降低要求以控制成本；在元件选型时，不盲目追求高端型号，选择性能满足需求且性价比高的产品，同时确保元件供应商具有稳定的供货能力和良好的质量口碑；在设计过程中，通过合理的电路结构（如增加保护电路）提升可靠性，避免因节省成本而省略必要的保护措施，导致后期维护成本增加。
