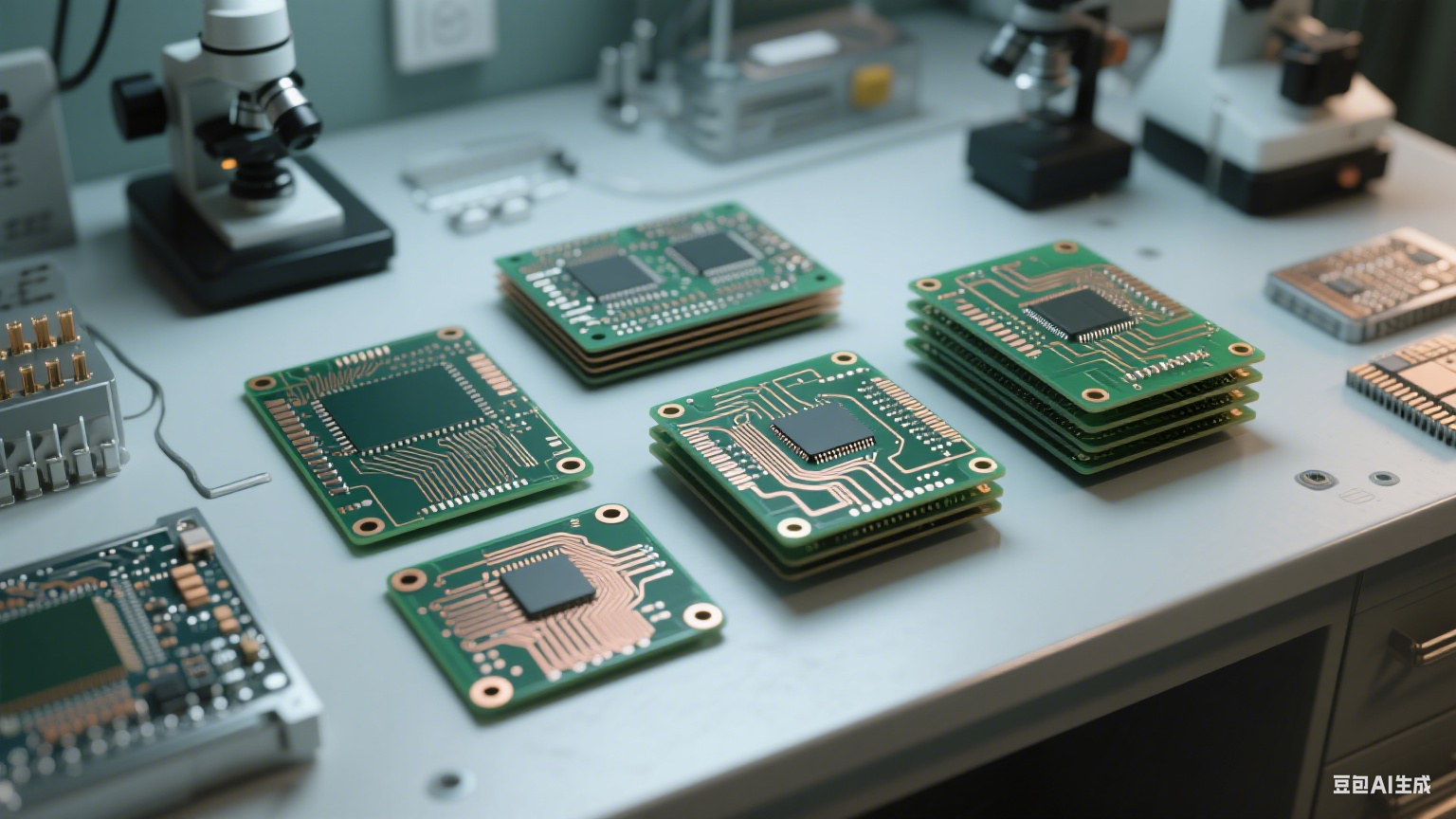

PCB：电子设备的 “隐形骨架”

拿起身边任何一件电子设备，小到智能手环、蓝牙耳机，大到笔记本电脑、智能家居主机，拆开外壳后最先映入眼帘的，往往是一块布满线路与元件的绿色基板。这块看似普通的板子，正是支撑所有电子元件协同工作的核心 —— 印制电路板，简称 PCB。它并非简单的塑料板，而是集电气连接、元件固定、信号传输等功能于一身的 “电子枢纽”，没有它，再精密的芯片也无法发挥作用，再复杂的电路设计也只能停留在图纸层面。

PCB 的核心价值藏在其层叠结构与线路布局中。最基础的单面板仅在基板一面蚀刻铜箔线路，元件集中焊接在同一侧，常见于结构简单的玩具或小型充电器；双面板则在基板两面都制作线路，通过金属化过孔实现上下层电路的导通，适配需要更多元件的设备如路由器；多层板则像 “电子三明治”，将多层线路用绝缘层压制而成，层数从 4 层到数十层不等，能在有限空间内实现高密度的信号传输，是智能手机、服务器等高端设备的必备选择。不同结构的 PCB 对应着不同的应用场景，但其核心使命始终一致：让电子元件有序 “对话”。

构成 PCB 的材料体系精密且严谨，每一种成分都影响着最终性能。基板作为基础载体，主流材质是玻璃纤维增强环氧树脂，这种材料兼具绝缘性、耐热性与机械强度，能承受焊接时的高温与设备运行中的震动。基板表面的导电层通常采用高纯度电解铜箔，铜箔厚度从 12 微米到 70 微米不等，越厚的铜箔能承载越大的电流，适合电源类 PCB。铜箔之外的保护层被称为阻焊层，绝大多数 PCB 采用绿色阻焊油墨，这不仅是为了统一外观，更能防止线路氧化、避免焊接时出现桥连短路，部分高端 PCB 还会使用蓝色、黑色等特殊颜色的阻焊层以适配特定设备需求。

PCB 的制作过程如同一场精密的 “微观工程”，每一步都容不得丝毫差错。首先是 “绘图转印”，工程师将电路设计图通过专业软件转化为光绘文件，再利用光刻机将线路图案转移到敷铜板上，此时的铜板表面会形成一层抗腐蚀的感光胶。接下来进入 “蚀刻” 环节，敷铜板被放入酸性蚀刻液中，未被感光胶覆盖的铜箔会被溶解，留下的部分便形成了所需的电路线路。蚀刻完成后需要去除感光胶，然后进行 “钻孔” 作业，钻孔机以微米级精度在基板上钻出过孔，这些过孔将通过电镀铜实现不同层线路的电气连接。最后还要进行焊接盘涂覆，在需要焊接元件的位置镀上锡或金，增强焊接可靠性与导电性，整个过程需经过十多道质量检测，确保每一块 PCB 都符合设计标准。

不同应用场景对 PCB 的性能要求有着天壤之别。消费电子领域的 PCB 追求轻薄与高密度，以智能手机为例，其内部 PCB 往往采用 10 层以上的高密度互联结构，线路宽度仅为 30 微米左右，相当于一根头发直径的一半，这样的设计能在指甲盖大小的空间内集成数百个元件。工业控制设备中的 PCB 则更看重稳定性与耐环境性，需能承受 – 40℃到 85℃的宽温范围，以及工业现场的电磁干扰，因此会采用加厚铜箔、增加接地层等设计。医疗设备用 PCB 对安全性要求极致严苛，如心脏起搏器中的 PCB 不仅要体积微小，还必须具备防漏电、防信号干扰的特性，任何一点瑕疵都可能危及生命。

PCB 上的元件布局与线路走向暗藏着工程师的智慧。元件摆放需遵循 “信号优先” 原则，高频元件如晶振、天线通常会远离电源模块，避免产生电磁干扰；发热元件如功率电阻、电感则要分散布局，防止局部温度过高影响其他元件。线路设计同样有章可循，电源线要尽量粗短，减少电流损耗；信号线要避免直角转弯，防止信号反射；不同功能的线路需保持一定间距，避免串扰。这些看似琐碎的细节，直接决定了电子设备的稳定性与使用寿命，一块布局合理的 PCB，能让设备在长时间运行中保持低温、低噪、低故障。

日常使用中，PCB 的损坏往往源于外界因素的影响。潮湿环境是 PCB 的 “隐形杀手”，空气中的水汽会渗透到基板内部，导致线路氧化生锈，甚至引发短路，这也是浴室里的电子设备更容易故障的原因。剧烈震动则可能造成 PCB 上的元件脱焊、过孔断裂，尤其对于没有加固设计的消费电子 PCB，跌落碰撞后很容易出现接触不良。此外，静电放电也会对 PCB 造成不可逆损伤，人体携带的静电电压可达数千伏，足以击穿 PCB 上的精密芯片，因此电子工厂在组装 PCB 时，工人必须佩戴防静电手环。

PCB 的质量可以通过一些直观特征进行初步判断。优质 PCB 的基板表面平整光滑，没有气泡、凹陷或划痕，阻焊层色泽均匀，用指甲划过不会出现脱落。焊接盘表面应光亮无氧化，锡层或金层覆盖完整，没有针孔或起皮现象。观察过孔可以发现，高质量 PCB 的过孔内壁电镀均匀，孔壁光滑，没有毛刺或堵塞，而劣质 PCB 的过孔往往存在电镀不均、孔径偏差等问题。此外，优质 PCB 在弯折时具有一定韧性，不会轻易断裂，基板与铜箔之间的结合力牢固，剥离时能看到明显的铜箔附着痕迹。

在电子设备维修中，PCB 是诊断故障的重要 “线索”。维修人员通过观察 PCB 表面，往往能快速定位问题所在：若发现某区域有焦黑痕迹，大概率是元件过载烧毁；若焊接盘出现氧化变色，可能导致元件接触不良；若线路上有细微裂痕，会造成信号中断。对于一些隐蔽故障，维修人员会使用万用表测量 PCB 上的测试点电压，或用示波器观察信号波形，通过与正常 PCB 的参数对比，找到故障根源。有时，即使 PCB 本身没有损坏，线路上的灰尘、油污积累过多，也会影响散热与绝缘性能，此时只需用专用清洁剂仔细擦拭，就能恢复设备正常运行。

PCB 的标准化生产为电子产业提供了坚实支撑。国际上对 PCB 的尺寸公差、线路精度、耐温性能等制定了严格标准，如 IPC 标准已成为全球电子制造业的通用规范。这些标准明确了不同等级 PCB 的质量要求：普通消费电子采用 IPC 2 级标准，工业设备采用 IPC 3 级标准，航空航天设备则需符合更严苛的 IPC 6012 Class 3 标准。标准化生产不仅保证了 PCB 的互换性，让不同厂家生产的元件能顺利组装，更降低了生产成本与维修难度，推动了电子设备的规模化普及。

从一块空白基板到成为电子设备的核心，PCB 的每一个细节都承载着电子产业的技术沉淀。它不像芯片那样被冠以 “工业明珠” 的称号，也不像显示屏那样直接呈现设备功能，却在无形之中支撑着现代电子技术的发展。无论是我们握在手中的手机，还是遨游太空的航天器，背后都有 PCB 在默默 “工作”，它用精密的线路与稳定的性能，让无数电子元件形成一个有机整体，成为当之无愧的电子设备 “隐形骨架”。
