指尖划过手机背面冰凉的玻璃壳，很少有人会想到，这方寸之间跳动的数字脉搏，正流淌在一张薄如蝉翼的 “电路画布” 上。它没有芯片的精密光环，也不及屏幕的视觉冲击，却像隐形的神经网络，支撑起现代电子世界的每一次呼吸。这张画布有个专业的名字 —— 印制电路板，简称 PCB，那些交错的铜箔纹路，正是电子文明写就的无声诗行。
PCB 的诞生源于一场对混乱的告别。二十世纪初的电子设备里，电线如蛛网般缠绕，焊点似繁星般散落，任何微小的震动都可能引发电路紊乱。一位名叫保罗・艾斯勒的奥地利工程师在伦敦地铁上获得灵感，他将电路图案直接印在绝缘板上，再用蚀刻技术留下导电的铜迹，这种革命性的设计让电子设备彻底摆脱了 “线团困境”。从收音机里的单面板到如今智能手机中的十二层高密度互联板，PCB 的进化史，本质上是人类将复杂秩序注入微观世界的创造史。

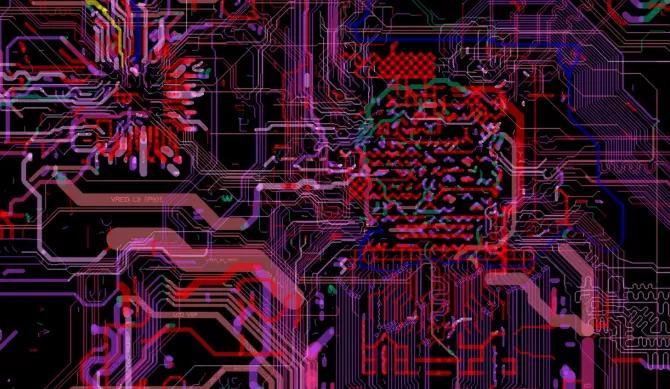

绿色基板是 PCB 最具辨识度的外衣，这种被称为 “阻焊层” 的环氧树脂涂层，并非随意选择的色彩。它像一层坚韧的铠甲，既防止铜箔氧化锈蚀，又隔绝了元件间的意外导通，而那若隐若现的绿色之下，藏着电子世界的交通图谱。单层板如同乡村小路，铜箔线条简单直接；双层板恰似城市干道，通过过孔实现上下层的交通换乘；多层板则堪比立体交通枢纽，数十层电路在毫米级的空间里有序排布，每一条铜迹都有其专属的 “行驶路线”。
在 PCB 的制造车间里，“减法艺术” 与 “加法哲学” 共同演绎着精密的造物过程。蚀刻机如同细致的雕刻家，用化学溶液将覆铜板上多余的铜箔溶解，留下预设的电路纹路，这是 “减法” 的智慧；而沉铜工艺则像神奇的魔法师，在绝缘基板的孔壁上沉积出薄薄的铜层，让原本孤立的线路层产生关联，这是 “加法” 的创造。当自动贴片机以每分钟数千次的速度将微型元件精准 “种植” 在焊盘上，当回流焊炉用精确的温度曲线让焊锡融化又凝固，一张空白的基板便获得了生命，成为能够传递电信号的 “电子画布”。
不同场景下的 PCB，有着截然不同的 “性格特质”。航空航天领域的 PCB 是严谨的 “探险家”，必须耐受极端温差与强烈震动，在太空中依然保持稳定工作，其每一个焊点都要经过多重可靠性测试；医疗设备中的 PCB 是细致的 “守护者”，需要具备极高的信号完整性，确保心电图、核磁共振等数据的精准传输，一丝一毫的误差都可能影响诊断结果；消费电子里的 PCB 则是灵动的 “时尚达人”，在追求轻薄化的同时还要兼顾成本控制，设计师们往往要在毫米之间反复权衡，让电路布局既紧凑又美观。
PCB 的魅力，在于它将抽象的电学原理转化为具象的物理结构，让无形的电信号有了可依循的路径。当我们用手机通话时，声音信号通过 PCB 上的射频电路转化为电磁波；当我们用电脑办公时，数据通过 PCB 上的总线电路在 CPU 与内存间快速传递；当我们用智能手表监测健康时，传感器的信号通过 PCB 上的模拟电路转化为可读的数据。这些日常场景背后，都有 PCB 在默默支撑，它就像电子设备的 “脊梁”，看似平凡却不可或缺。
随着电子技术向高频化、高速化、小型化方向发展，PCB 也在不断突破自我。柔性 PCB 的出现打破了传统硬板的形态限制，它可以像纸张一样弯曲折叠，适配可穿戴设备、折叠手机等新型产品，让电子设备有了更多元的形态可能；埋置元件技术则将电阻、电容等元件直接嵌入基板内部，进一步压缩了设备体积，为微型化电子设备开辟了新的空间；而环保型 PCB 的研发与应用，通过采用无铅焊料、可回收基板等材料，让电子产业在发展的同时兼顾生态保护，实现技术进步与环境友好的平衡。
在这个被智能设备包围的时代，PCB 早已渗透到生活的每一个角落。它可能藏在你口袋里的手机里，可能躲在你办公桌上的电脑里，可能躺在你家里的电视里，甚至出现在你佩戴的智能手环里。我们每天与无数电子设备打交道，却很少有人会特意留意这张薄薄的 “电路画布”，但正是这张画布上的每一条铜箔、每一个过孔、每一个焊盘，共同编织了我们所处的智能时代。
未来的 PCB 会呈现怎样的面貌？或许它会与柔性显示技术结合，成为可卷曲的 “电子皮肤”；或许它会融入生物电子领域，成为能够植入人体的 “健康管家”；或许它会实现自我修复功能，在出现微小故障时自动恢复性能。无论形态如何变化，PCB 作为电子设备 “骨架” 的核心地位不会改变，它将继续以沉默而坚定的姿态，见证并推动电子文明的每一次前行。那些在铜箔上延伸的纹路，终将书写出更精彩的电子诗篇。
常见问答
- PCB 为什么大多是绿色的？
绿色是阻焊层最常用的颜色，主要因绿色油墨成本较低且具有良好的遮光性，能有效保护铜箔不受紫外线侵蚀，同时便于生产过程中检查电路缺陷。不过 PCB 也有红色、蓝色、黑色等其他颜色，主要根据客户需求或特定应用场景选择。
- 多层 PCB 的层与层之间是如何连接的？
多层 PCB 通过 “过孔” 实现层间连接，过孔是在基板上钻出的小孔，经沉铜、电镀等工艺处理后，孔壁形成导电通道，可将不同层的电路连接起来。根据导通情况，过孔可分为通孔、盲孔和埋孔等类型。
- 柔性 PCB 与传统刚性 PCB 有什么区别？
柔性 PCB 采用柔性绝缘基板（如聚酰亚胺薄膜），具有可弯曲、可折叠、重量轻、体积小等特点，适用于空间狭小或需要动态弯曲的场景；传统刚性 PCB 采用刚性绝缘基板（如 FR-4 环氧树脂玻璃布基板），形态固定，刚性较强，成本相对较低，广泛应用于各类电子设备。
- PCB 生产过程中为什么要进行测试？
PCB 测试主要是为了检测电路是否存在开路、短路、虚焊等缺陷，确保其电气性能符合设计要求。常见的测试方法包括飞针测试、针床测试等，通过测试可以及时发现生产过程中的问题，避免不合格产品流入后续环节，保障电子设备的可靠性。
- 无铅 PCB 与传统有铅 PCB 有什么不同？
无铅 PCB 采用无铅焊料（如锡银铜合金）替代传统的锡铅焊料，主要是为了响应环保要求，减少铅对环境和人体的危害。无铅焊接需要更高的温度，对 PCB 的耐热性要求也更高，其焊接性能和可靠性经过多年发展已能满足大部分应用需求，目前已成为 PCB 生产的主流趋势。
