藏在电器里的「线路魔术师」：PCB 凭啥成了电子设备的「贴身管家」

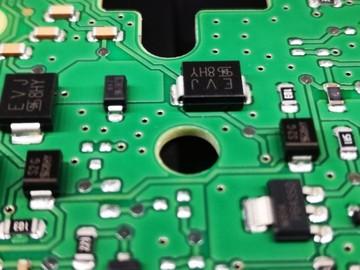

提起 PCB，不少人可能会挠挠头说 “听着像某种化工原料”，但要是说 “你手机里那块带密密麻麻铜线的绿色板子”，估计没人会觉得陌生。这玩意儿堪称电子设备的 “隐形脊梁”，小到蓝牙耳机里的指甲盖大小的薄片，大到空调主板上的 “绿色地图”，没有它，再厉害的芯片也只能当个安静的 “废铜烂铁”。

别以为 PCB 只是块 “带线的塑料板”，它的存在解决了电子设备的 “交通拥堵难题”。早年的收音机里全是乱糟糟的电线，就像菜市场里横七竖八的绳索，稍微一动就可能接触不良，修起来得拿着放大镜一根根排查。PCB 的出现直接把这些 “乱麻” 压成了整齐的 “街道网格”，让电流顺着预设的路线跑，既省空间又少故障，简直是电子工程师的 “救星”。

PCB 的 “穿衣风格” 特别固定，绝大多数时候都穿着 “原谅色” 外套，这可不是厂家偏爱绿色，而是有实实在在的讲究。这种绿色的涂层叫阻焊剂，本质是种绝缘材料，就像给铜线路穿上了防水服，能防止元件焊接时焊锡乱爬，还能挡住空气中的水汽和灰尘。偶尔也能见到红色、蓝色的 PCB，那多半是厂家为了搞 “个性化”，比如游戏显卡上的红色 PCB，看着就比普通绿色更有 “战斗力”。

一块合格的 PCB 得闯过 “层层关卡” 才能上岗。首先得 “画图纸”，工程师用专门的软件设计线路，这步堪比规划城市交通，哪里走主干道（大电流线路），哪里设人行道（弱信号线路），都得算计清楚。要是把高频信号线路和电源线路画在一起，就像把菜市场和高速路修在一块，准得出 “交通事故”—— 设备要么死机要么杂音不断。

画好的图纸会送到工厂 “雕版”，先用激光在铜板上 “刻” 出线路轮廓，再用化学药水把多余的铜 “吃掉”，这一步就像给 PCB “整容”，多余的部分必须清理干净。接着要钻小孔，这些孔有的是给元件 “安家” 的，有的是让不同层的线路 “串门” 的，最小的孔比头发丝还细，钻的时候得像绣花一样小心，稍微偏一点就可能废掉整块板子。

元件焊接是 PCB “变身” 的关键一步。现在工厂都用贴片机干活，机器手臂 “抓” 起电阻、电容，几秒钟就能贴好一个，比人工快几十倍。但有些特殊元件还得人工焊接，老师傅拿着电烙铁 “点石成金”，焊锡融化的瞬间，元件就和 PCB 牢牢粘在一起。不过新手焊的时候容易出洋相，要么焊锡太多把两个焊点连起来，要么焊锡太少虚焊，通电后设备 “时好时坏”，能把人逼疯。

PCB 的 “身体素质” 也很重要，得能扛住各种 “严刑拷打”。夏天手机揣兜里暴晒，PCB 得顶住 60℃以上的高温；冬天在东北的室外用平板电脑，零下 20℃也不能 “罢工”。有些工业设备里的 PCB 更惨，得天天跟油污、震动打交道，这时候就得上 “加强版”—— 用更厚的基板，涂更耐磨的阻焊剂，甚至给关键部位加金属防护罩，活脱脱一个 “装甲战士”。

家里的旧电器拆开后，经常能看到 PCB 上有黄褐色的 “污渍”，这可不是脏东西，而是电容漏液留下的 “后遗症”。电解电容就像个 “小电池”，用久了里面的电解液会渗出来，不仅会腐蚀线路，还可能导致设备失灵。遇到这种情况别慌，找个同型号的电容换上，焊的时候注意正负极，不然新电容可能当场 “爆炸”，溅出的电解液能把皮肤灼伤。

游戏玩家对 PCB 的要求更苛刻，尤其是显卡上的 PCB，得扛住显卡芯片 “发烧” 级的热量。高端显卡的 PCB 上会装金属散热片，有的还会铺一层 “镀银线路”，银的导电性能比铜更好，能让电流跑得更快，减少发热。有些 “超频发烧友” 还会自己给 PCB “改造”，加焊电容、强化供电线路，折腾半天就为了让显卡多跑几帧，这份执着也是没谁了。

别看 PCB 现在风光无限，早年的 “前辈” 可是个 “糙汉子”。1936 年出现的第一块 PCB，是用绝缘板和铜箔手工粘出来的，线路歪歪扭扭，还得用铆钉连接不同层。二战时美军把 PCB 用在雷达上，发现这玩意儿比电线靠谱多了，才开始大规模生产。几十年过去，PCB 从 “手工制品” 变成了 “精密仪器”，线路精度从毫米级降到微米级，比头发丝还细的线路上能跑每秒千兆的信号，这进化速度堪比从自行车到高铁。

日常使用电器时，很多故障其实都和 PCB 有关。比如电脑突然蓝屏，可能是内存条插槽接触不良，拔下来用橡皮擦擦 PCB 上的金手指就行；电视画面抖动，说不定是 PCB 上的某个电容鼓包了，换个新的比买台新电视划算多了。不过修 PCB 得讲技巧，千万别用湿抹布擦，也别用金属工具乱戳，不然很可能把好的线路弄断，本来小毛病变成大问题。

PCB 的 “环保问题” 也曾让人头疼。早年生产过程中会用到含铅的焊锡和有毒的化学药水，废水排出去会污染土壤和水源。现在各国都出台了环保规定，焊锡必须用无铅的，废水得处理达标才能排放。回收旧 PCB 也成了一门生意，上面的铜、金等金属能提炼出来再利用，既环保又省钱，就是处理的时候得小心，别被残留的电流电到。

有些 DIY 爱好者喜欢自己做 PCB，用易拉罐的铝皮当导电层，用记号笔画线路，再用盐酸腐蚀，虽然做出来的板子歪歪扭扭，但通电成功的那一刻，成就感爆棚。有个网友甚至用 PCB 板做了个 “电子日历”，把 LED 灯焊在 PCB 上，通电后能显示时间和日期，挂在墙上既个性又实用，比买的成品还好看。

PCB 上的 “小元件” 也藏着学问。电阻就像 “交通限速牌”，能控制电流大小，上面的彩色条纹代表阻值，记住 “棕红橙黄绿蓝紫灰白黑” 对应的数字，就能算出电阻多大。电容像 “小水库”，能储存电能，断电后摸一下大电容，说不定还能感受到轻微的电击。电感则像 “交通护栏”，能阻止电流突然变大，音箱里的电感要是坏了，声音准会变得刺耳难听。

多层 PCB 是 “空间大师”，把线路分成好几层，就像盖楼房，一楼走电源，二楼走信号，三楼走控制线路，互不干扰。手机里的 PCB 大多是 4 层或 6 层的，笔记本电脑可能用到 8 层，而服务器里的 PCB 能达到 20 多层，叠在一起比硬币厚不了多少，却藏着几百公里长的线路，想想都觉得神奇。

要是 PCB “生病” 了，得学会 “对症下药”。线路断了可以用细铜丝搭桥焊接，焊点虚焊可以重新补焊，元件坏了就直接替换。但要是 PCB 基板开裂，那基本就没救了，只能换块新的。有个修电器的师傅说，他曾见过一块被雷劈的 PCB，上面的线路全烧黑了，就像被大火烧过的马路，根本没法修。

PCB 的 “寿命” 其实比电器本身还长。很多旧电器坏了，拆开看 PCB 还是好的，只是某个元件出了问题。有人把旧手机的 PCB 拆下来，做成钥匙扣或摆件，既环保又有纪念意义。还有人用 PCB 板做吉他效果器，利用上面的线路产生特殊的音效，玩出了新花样。

别看 PCB 长得不起眼，它的生产工艺比想象中复杂得多。从基板裁剪、线路制作、钻孔、沉铜，到阻焊、丝印、成型、测试，足足有几十道工序，每一步都不能出错。有个工厂老板说，他们曾因为一批 PCB 的钻孔偏了 0.1 毫米，整批货全报废了，损失了几十万，可见精度有多重要。

现在的 PCB 还能 “定制化”，想要什么形状、什么颜色、多少层线路，都能跟厂家提要求。有些智能穿戴设备里的 PCB 是柔性的，可以弯曲折叠，贴在手腕或衣服上，这就是柔性 PCB 的功劳。柔性 PCB 用的是塑料基板，能像纸一样弯曲，还能抵抗震动，特别适合小巧的电子设备。

总之，PCB 就像电子设备的 “贴身管家”，默默承担着连接元件、传输信号的重任，没有它，我们熟悉的手机、电脑、电视都得 “歇菜”。下次拆开电器的时候，不妨多看看那块绿色的板子，说不定你会发现，这个 “线路魔术师” 身上，还有更多有趣的秘密等着被发现。
