解码 PCBA 加工厂：从元件到主板的精密制造之旅

PCBA 加工厂是电子制造产业链的核心枢纽，承担着将零散电子元件转化为功能完备电路板组件的关键使命。这类工厂的运作质量直接决定了终端电子产品的性能稳定性与使用寿命，小到智能手环、蓝牙耳机，大到工业控制设备、医疗仪器，其核心控制单元均出自 PCBA 加工厂的生产线。理解 PCBA 加工厂的运作逻辑，不仅能看清电子制造的底层脉络，更能体会现代工业精密化生产的独特魅力。

PCBA 即印刷电路板组件，与裸露的 PCB 板不同，它是已完成电子元件焊接、具备特定电气功能的成品部件。PCBA 加工厂的核心任务，便是通过一系列标准化、高精度的工序，将电阻、电容、芯片等数百甚至数千个元件精准装配到 PCB 板上，并确保每个焊点的导电性与机械强度达标。这一过程如同为电子产品搭建 “神经系统”，任何一个微小失误都可能导致整个设备失效，因此加工厂的工艺管控与设备精度要求远超普通制造领域。

PCBA 加工的完整流程涵盖九大核心环节，每个环节都有严格的技术标准与操作规范。首先是PCB 板预处理，工人需对基板进行清洁、烘干处理，去除表面油污与氧化层，同时通过 SPI（焊膏检测）设备检查焊膏印刷质量，确保焊膏厚度、面积符合工艺要求 —— 焊膏过薄可能导致虚焊，过厚则易引发桥连短路。预处理后的 PCB 板将进入高速贴片区，这里的贴片机每小时可完成数万次元件抓取与放置，定位精度达到 0.01 毫米级别，能轻松处理尺寸仅为 0.4×0.2 毫米的微型元件。

元件贴装完成后，PCB 板将进入回流焊炉进行焊接固化。回流焊炉内部划分五个温度区，从预热、恒温到回流、冷却，温度曲线需根据元件类型与 PCB 材质精准设定：例如焊接含有 BGA（球栅阵列）芯片的电路板时，峰值温度需控制在 217-225℃之间，升温速率不超过 3℃/ 秒，否则易导致芯片焊点空洞。焊接后的电路板会先经过 AOI（自动光学检测）设备扫描，通过对比标准图像识别缺件、错件、焊点不良等问题，检测精度可达 99.5% 以上。对于含有精密芯片的电路板，还需进行 X-Ray 检测，穿透元件表层观察 BGA、CSP 等隐藏焊点的焊接质量，避免内部缺陷引发的潜在故障。

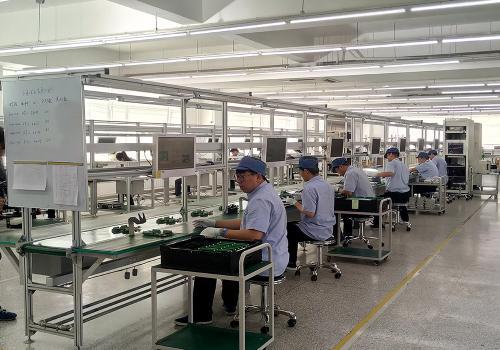

检测合格的电路板将进入后焊与组装环节。部分不适合机器贴装的元件，如连接器、变压器等，需由工人进行手工焊接，这一环节对操作技能要求极高，工人需通过恒温电烙铁控制焊接温度与时间，防止高温损坏元件。后焊完成后，电路板将进行功能测试，测试工程师会使用定制的测试治具，模拟电子产品的实际工作环境，检测电压、电流、信号传输等关键参数是否达标。例如测试手机主板时，需依次检测射频信号强度、触摸屏响应速度、摄像头成像质量等数十项指标，确保每个功能模块都能正常运行。

关键生产设备是 PCBA 加工厂实现精密制造的基础，不同设备承担着各自的核心职能。高速贴片机作为元件贴装的核心设备，分为泛用型与专用型两类：泛用型贴片机可处理从 01005 封装到 30×30 毫米大型元件的贴装需求，适合多品种小批量生产；专用型贴片机则针对特定元件设计，如 BGA 专用贴片机配备了底部视觉定位系统，能实现芯片与焊盘的精准对齐。回流焊炉的性能直接影响焊接质量，高端回流焊炉配备了 12 个以上温度区，支持氮气保护焊接技术，可将焊接缺陷率降低 60% 以上，特别适用于高密度、细间距的电路板加工。

检测设备的技术水平决定了产品质量的把控能力。AOI 检测设备搭载了 2000 万像素以上的工业相机与 AI 图像识别算法，能在 0.5 秒内完成一块标准电路板的全面检测，并自动生成缺陷报告；X-Ray 检测设备则采用微焦点 X 射线源，分辨率可达 5 微米，能清晰显示直径仅 0.1 毫米的焊点空洞。此外，在线测试（ICT）设备通过探针接触电路板的测试点，可快速检测元件开路、短路、参数异常等问题，测试时间通常不超过 10 秒，大幅提升了检测效率。

品质管控体系是 PCBA 加工厂的生命线，贯穿从原材料入库到成品出库的全流程。原材料检验环节，质检人员需对每批次 PCB 板、电子元件进行抽样检测：PCB 板需检测厚度、翘曲度、耐温性等指标，元件则要验证外观、尺寸、电气参数是否符合采购标准，不合格原材料将直接退回供应商。生产过程中实行 “三检制度”，即操作工自检、工序间互检、质检员专检，每个环节都需记录检测数据，形成可追溯的质量档案。成品出厂前，还需进行可靠性测试，包括高低温循环测试（-40℃至 85℃）、湿度测试（相对湿度 95%）、振动测试等，模拟产品在不同环境下的使用场景，确保其能承受长期使用的考验。

PCBA 加工厂的生产模式需根据客户需求灵活调整，主要分为小批量试产与大批量量产两种类型。小批量试产通常针对新产品研发阶段，订单量一般在 10-500 片之间，重点在于验证设计方案的可行性，加工厂需快速响应客户的设计变更，提供工艺优化建议。例如某智能设备企业研发新机型时，PCBA 加工厂在试产阶段发现某芯片散热不良，随即建议增加散热垫并调整回流焊温度曲线，帮助客户解决了产品发热问题。大批量量产则面向成熟产品，订单量可达数万甚至数十万片，此时加工厂需通过自动化生产线提升效率，优化生产排程，确保按时交付，同时严格控制单位生产成本。

不同行业对 PCBA 加工的要求存在显著差异，加工厂需具备针对性的技术解决方案。消费电子领域追求小型化与低成本，要求电路板采用高密度布线设计，元件封装以 01005、0201 等微型封装为主，加工周期需控制在 3-7 天内；工业控制领域则更注重可靠性与稳定性，电路板需能承受 – 40℃至 125℃的宽温环境，焊接工艺需采用无铅焊料，部分产品还需通过 UL、CE 等国际认证；医疗电子领域的要求最为严苛，不仅需要符合 ISO 13485 医疗质量管理体系，电路板还需具备防电磁干扰能力，关键元件需采用车规级或医疗级产品，每块电路板都要有完整的生产与检测记录，实现全生命周期追溯。

随着电子技术的快速发展，PCBA 加工厂正朝着智能化、绿色化方向转型。智能化方面，越来越多的加工厂引入 MES（制造执行系统），实现生产数据的实时采集与分析，通过大数据算法优化生产排程，将设备利用率提升 20% 以上；部分先进工厂还部署了 AGV 机器人负责物料转运，配合数字孪生技术构建虚拟生产线，可提前模拟生产过程中的潜在问题。绿色化转型则体现在环保工艺的应用上，例如采用无铅焊料替代传统锡铅焊料，减少重金属污染；引入废气处理系统，将焊接过程中产生的挥发性有机化合物（VOCs）净化率提升至 95% 以上；推动水资源循环利用，生产用水重复利用率达到 80% 以上，实现环保与效益的双赢。

PCBA 加工厂的发展始终与电子产业的创新步伐同频共振。从早期的通孔插装技术到如今的表面贴装技术，从人工检测到 AI 自动检测，从单一品种生产到多品种柔性制造，加工厂的每一次技术升级都推动着电子产品向更精密、更可靠、更智能的方向发展。在物联网、人工智能、新能源等新兴产业的带动下，PCBA 加工的市场需求持续增长，同时也对加工厂的技术实力、响应速度、品质管控提出了更高要求。未来，那些能掌握核心技术、构建完善品质体系、实现智能化转型的 PCBA 加工厂，将在激烈的市场竞争中占据优势地位，继续为电子产业的创新发展提供坚实支撑。那么，面对不断迭代的技术需求与日益细分的市场领域，PCBA 加工厂还需在哪些方面持续突破，才能更好地适配未来电子制造的发展节奏？
