解密 PCBA：从元件到成品的核心桥梁

PCBA，即印刷电路板组件，是电子设备运行的核心载体。它并非单一部件，而是由印刷电路板（PCB）与各类电子元件通过特定工艺组装而成的整体。小到我们日常使用的手机、蓝牙耳机，大到工业控制设备、医疗仪器，几乎所有电子设备内部都能看到 PCBA 的身影。它如同电子设备的 “骨架与神经中枢”，既要支撑起各类元件的物理位置，又要通过内部线路实现元件间的信号传输与电力供应，确保设备稳定运行。理解 PCBA 的构成、生产流程与质量控制要点，对于认识电子设备的工作原理和生产逻辑具有重要意义。

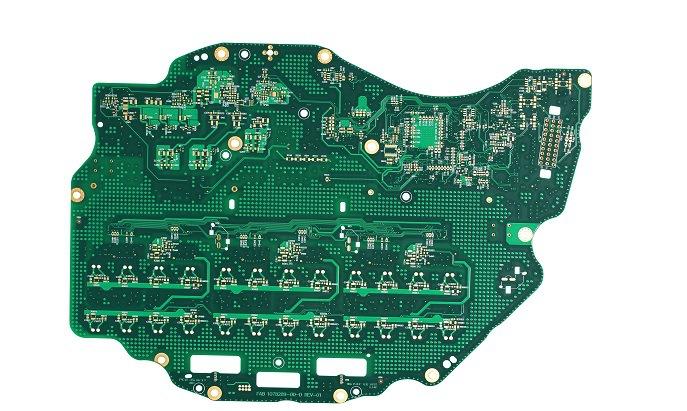

PCBA 的核心构成包含两大关键部分：印刷电路板（PCB）和电子元件。PCB 作为基础载体，通常以绝缘基板为核心，表面覆盖导电铜箔，这些铜箔经过蚀刻工艺形成特定的线路图案，也就是常说的 “电路”。不同功能的电子设备，其 PCB 的层数、材质和线路复杂度差异极大，比如简单的玩具遥控器可能使用单层 PCB，而高性能的智能手机主板则多为 6 层以上的多层 PCB。电子元件则是 PCBA 实现功能的 “核心部件”，常见类型包括电阻、电容、电感、芯片（IC）、二极管、三极管等。每种元件都有明确的功能定位，例如电阻用于限制电流大小，电容用于储存电能，芯片则承担着数据处理、信号控制等核心任务，这些元件通过焊接工艺固定在 PCB 的指定位置，形成完整的电路系统。

PCBA 的生产是一个精密且复杂的流程，主要分为三大阶段：焊膏印刷、元件贴装和回流焊接，每个阶段都对工艺精度有严格要求。焊膏印刷是生产的第一步，其目的是在 PCB 的焊盘上均匀涂抹一层焊膏。焊膏由焊锡粉末和助焊剂混合而成，是后续元件焊接的关键介质。这一步需要使用专业的丝印机，通过带有特定图案的钢网将焊膏精准地印在 PCB 表面，钢网的开口大小、厚度以及印刷时的压力、速度都会直接影响焊膏的印刷质量，若焊膏过多或过少，都会导致后续焊接缺陷。

元件贴装是紧随焊膏印刷之后的环节，该过程依赖全自动贴片机完成。贴片机通过高精度视觉识别系统，准确抓取料盘中的电子元件，并将其按照设计好的位置参数，精准放置在已印刷焊膏的 PCB 焊盘上。不同元件的尺寸差异极大，从几毫米的电阻电容到几厘米的芯片，贴片机都需要根据元件的大小、形状调整抓取力度和放置精度，通常贴装精度需控制在 0.1 毫米以内。在贴装过程中，贴片机还会实时检测元件的贴装位置是否偏移、是否存在漏贴或错贴的情况，一旦发现问题便会自动报警，确保每一个元件都能准确到位。

回流焊接是将贴装好元件的 PCB 送入回流焊炉，通过控制炉内温度的逐步变化，使焊膏融化并与元件引脚、PCB 焊盘充分结合，最终实现元件与 PCB 的牢固连接。回流焊炉的温度曲线通常分为预热区、恒温区、回流区和冷却区四个阶段：预热区主要是为了逐步升高 PCB 和元件的温度，避免因温度骤升导致元件损坏；恒温区则是让焊膏中的助焊剂充分挥发，同时使 PCB 各部位温度保持均匀；回流区是温度最高的阶段，此时焊膏中的焊锡粉末完全融化，形成焊点；冷却区则是让融化的焊锡快速凝固，形成稳定的焊接结构。整个回流焊接过程的温度控制至关重要，不同类型的焊膏和元件需要匹配特定的温度曲线，若温度过高或保温时间过长，可能会烧毁元件或导致 PCB 变形；若温度过低，则会造成焊膏无法充分融化，出现虚焊、假焊等问题。

完成焊接后的 PCBA 并非直接投入使用，还需要经过严格的质量检测环节，排查可能存在的缺陷，确保产品符合使用标准。PCBA 的质量检测主要包括外观检测、电气性能检测和功能测试三大类。外观检测是最基础的检测方式，分为人工目视检测和自动化光学检测（AOI）两种。人工目视检测主要依靠检测人员的经验，用放大镜或显微镜观察 PCBA 表面是否存在焊点偏移、焊锡过多或过少、元件错贴、漏贴、引脚变形等明显缺陷；而 AOI 则通过高清摄像头拍摄 PCBA 图像，再利用图像识别算法与标准图像进行对比，自动识别出焊接缺陷和元件贴装问题，相比人工检测，AOI 具有检测速度快、精度高、可重复性强的优势，尤其适合大规模量产的 PCBA 检测。

电气性能检测主要是为了验证 PCBA 的电路是否导通正常，是否存在短路、断路等问题。常用的检测设备包括万用表、示波器和在线测试仪（ICT）。万用表可用于检测单个焊点的通断和电阻、电容等元件的基本参数；示波器则能观察电路中的信号波形，判断信号传输是否正常，是否存在干扰或失真；ICT 则是一种更全面的电气检测设备，它通过与 PCBA 上的测试点接触，对电路中的元件参数和电路连接状态进行全面检测，能够快速定位出短路、断路、元件参数异常等问题，大大提高了检测效率。

功能测试是 PCBA 检测的最后一道关卡，也是最接近实际使用场景的检测环节。该测试会将 PCBA 接入模拟的工作环境中，通过特定的测试设备向 PCBA 发送控制信号，同时检测 PCBA 的输出信号或执行动作是否符合设计要求。例如，对于手机主板 PCBA，功能测试会检测其是否能正常接收和发送信号、屏幕显示是否正常、按键操作是否灵敏、充电功能是否正常等；对于工业控制 PCBA，则会检测其是否能准确控制外部设备的运行、数据采集是否准确、与其他设备的通信是否正常等。只有通过功能测试的 PCBA，才能确保在实际应用中能够正常实现预设功能，避免因功能缺陷导致电子设备无法使用。

除了生产和检测环节，PCBA 的设计合理性也直接影响其性能和可靠性。PCBA 设计主要包括电路原理图设计和 PCB 布局设计两个方面。电路原理图设计是根据电子设备的功能需求，将各类电子元件按照一定的电路原理连接起来，形成完整的电路逻辑图，它是 PCBA 设计的基础，直接决定了设备的功能实现方式。在原理图设计过程中，设计人员需要充分考虑元件的选型、电路的稳定性、抗干扰能力等因素，例如，对于需要高精度信号传输的电路，应选择低噪声的元件，并合理设计信号线路的走向，避免与电源线路产生干扰。

PCB 布局设计则是将电路原理图中的元件和线路，转化为实际的 PCB 物理结构。在布局设计过程中，设计人员需要综合考虑多个因素：首先是元件的布局，应根据元件的大小、重量、发热情况以及信号传输需求，合理安排元件的位置，例如，发热量大的元件（如电源芯片）应远离敏感元件（如传感器），避免高温对敏感元件的性能产生影响；其次是线路的布线，需要根据信号的类型（如模拟信号、数字信号、高频信号）设计不同的布线方式，模拟信号线路应尽量短且避免与数字信号线路交叉，高频信号线路则需要考虑阻抗匹配，避免信号反射和衰减；此外，还需要考虑 PCB 的散热设计、电磁兼容性（EMC）设计等，确保 PCBA 在工作过程中能够有效散热，同时不会对周围设备产生电磁干扰，也不会受到外部电磁环境的影响。

PCBA 在不同领域的应用中，由于使用环境和功能需求的差异，对其性能和可靠性有着不同的要求。在消费电子领域，如手机、平板电脑、智能家居设备等，PCBA 通常需要具备体积小、重量轻、功耗低的特点，以满足设备便携化和长续航的需求。同时，消费电子产品的更新换代速度快，PCBA 的生产也需要具备高性价比和快速量产的能力，因此在设计和生产过程中，会更多地考虑成本控制和生产效率。例如，智能手机主板 PCBA 采用多层 PCB 设计，在有限的空间内集成大量元件，同时通过优化生产工艺，实现大规模自动化生产，降低单位成本。

在工业控制领域，PCBA 的应用环境更为复杂，通常需要承受较高的温度、湿度变化以及振动、冲击等物理应力，因此对 PCBA 的可靠性和稳定性要求极高。工业控制 PCBA 往往会采用工业级的电子元件，这类元件的工作温度范围更广（通常为 – 40℃至 85℃），抗干扰能力更强，同时在 PCB 设计中会增加防护措施，如添加散热片、采用防水防潮涂层等，以确保 PCBA 在恶劣环境下能够长期稳定运行。例如，工业机器人控制器中的 PCBA，需要在工厂车间的振动和粉尘环境中工作，其设计和生产过程中会重点考虑抗振动性能和防尘防护，避免因环境因素导致设备故障。

医疗电子领域对 PCBA 的要求则更为严苛，因为医疗设备的性能直接关系到患者的生命安全，因此 PCBA 不仅需要具备极高的可靠性和稳定性，还需要符合严格的医疗行业标准（如 ISO 13485）。医疗电子 PCBA 在元件选型上会优先选择符合医疗认证的元件，这些元件经过严格的质量检测，具有更低的故障率；在生产过程中，会采用更严格的质量控制标准，例如增加多道检测工序，对每一个焊点和元件都进行全面检测；在设计上，会考虑生物相容性、电磁兼容性等特殊要求，避免 PCBA 产生的电磁辐射对医疗设备的其他部件或患者造成影响。例如，心电图机、血液分析仪等医疗设备中的 PCBA，其每一个生产环节都需要进行详细的记录和追溯，确保产品质量可追溯，一旦出现问题能够快速定位并解决。

汽车电子领域的 PCBA 同样面临着严峻的使用环境挑战，汽车在行驶过程中会经历高温、低温、振动、冲击以及电磁干扰等多种复杂情况，同时汽车的使用寿命通常长达 10 年以上，因此汽车电子 PCBA 需要具备极高的耐久性和可靠性。汽车电子 PCBA 采用的元件多为车规级元件，这类元件经过严格的环境测试，能够在 – 40℃至 125℃的温度范围内稳定工作，同时具备抗振动、抗冲击的能力；在 PCB 设计中，会采用更厚的铜箔和更强的基板材质，以提高 PCB 的散热性能和机械强度；在生产过程中，会遵循汽车行业的质量管理体系（如 IATF 16949），对生产过程进行全面监控，确保每一个 PCBA 都符合汽车行业的质量标准。例如，汽车发动机控制器、车载导航系统中的 PCBA，都需要经过严格的高低温循环测试、振动测试和电磁兼容测试，只有通过所有测试的产品才能投入使用。

综上所述，PCBA 作为电子设备的核心组成部分，其构成、生产流程、质量检测和设计都具有高度的专业性和复杂性。从基础的元件选型到精密的生产焊接，再到严格的质量检测和针对不同领域的个性化设计，每一个环节都直接影响着 PCBA 的性能和可靠性，进而决定了电子设备的整体质量。无论是日常使用的消费电子产品，还是工业、医疗、汽车领域的专业设备，都离不开高质量 PCBA 的支撑。深入了解 PCBA 的相关知识，不仅有助于我们更好地认识电子设备的工作原理，也能为电子设备的研发、生产和维护提供有力的理论支持。
